Конструктивные элементы воздушных линий электропередачи

Основные сведения о конструкции электрических сетей

Задачи расчетов электрических сетей

В процессе эксплуатации электрических сетей, а также при их проектировании требуется выполнение ряда расчетов. Цели этих расчетов определяются характером решаемых задач. Так в ряде случаев для существующей сети

определяются параметры режима основных ее элементов. При этом определяются напряжение в узловых точках сети, токи и мощности в линиях и трансформаторах. Аналогичные расчеты выполняются и при проектировании электрической сети.

Расчеты, проводимые при определении электрических характеристик сети, обычно называются электрическими, а расчеты, необходимые для определения механических конструктивных характеристик, - механическими.

Кроме того, приходится проводить проверку элементов сети на нагрев и выполнять дополнительные расчеты. Это расчеты токов короткого замыкания, оптимизация режимов, проверка статической и динамической устойчивости, а также расчеты перенапряжений, которые могут возникать в электрической сети.

При изучении работы электрической сети любых типов необходимо рассматривать не только электрические процессы, происходящие непосредственно в сетях, но и затрагивать в той или иной мере процессы во всей электроэнергетической системе.

Состояние системы (сети) в любой момент времени или практически на некотором интервале времени называется режимом системы (сети). Режим определяется показателями, которые называются параметрами режима. К их числу относятся: частота, активная и реактивная мощности в элементах системы и напряжения у потребителей и в различных точках сети, величины токов и углов расхождения векторов э.д.с. и напряжения.

Различают три основных вида режимов электрических систем:

- нормальный установившийся режим, применительно к которому проектируется электрическая сеть и определяются ее технико-экономические характеристики;

- послеаварийный установившийся режим, наступающий после аварийного отключения какого-либо элемента сети или ряда элементов (в этом режиме система и соответственно сеть могут работать с несколько ухудшенными технико-экономическими характеристиками);

- переходный режим, во время которого система переходит из одного состояния в другое.

Воздушные линии электропередачи (ВЛ) предназначены для передачи электроэнергии на расстояние по проводам. Основными конструктивными элементами являются провода, грозозащитные тросы, опоры, изоляторы и линейная арматура. Провода служат для передачи электроэнергии. Для защиты ВЛ от грозовых перенапряжений в верхней части опор над проводами монтируют грозозащитные тросы.

Опоры поддерживают провода и тросы на определенной высоте над уровнем земли или воды. Изоляторы предназначены для изоляции провода от опоры. Линейная арматура предназначена для крепления провода к изоляторам и изоляторов к опорам.

Наибольшее распространение получили одно- и двухцепные ВЛ. Одна цепь трехфазной ВЛ состоит из проводов разных фаз. Две цепи могут располагаться на одной опоре.

2.1.1 Провода ВЛ и грозозащитные тросы.

На воздушных линиях применяются неизолированные провода. Наибольшее распространение получили алюминиевые, сталеалюминиевые провода, а также из сплавов алюминия – АН, АЖ. Грозозащитные тросы, как правило, изготавливаются из стали. Кроме защиты ВЛ от грозовых перенапряжений, тросы используются для организации высокочастотных каналов связи. Такие тросы выполняются сталеалюминиевыми.

На рисунке 2.1 представлены конструкции проводов ВЛ. Однопроволочный провод состоит из одной круглой проволоки. Такие провода дешевле многопроволочных, однако они имеют меньшую механическую прочность. Многопроволочные провода из одного металла (см.рисунок 2.1б) состоят из нескольких свитых между собой проволок. При увеличении сечения растет количество проволок. В многопроволочных проводах из двух металлов - сталеалюминиевых проводах (см. рисунок 2.1 в) – внутренние проволоки (сердечник провода) выполняются из стали, а верхние - из алюминия.

Стальной сердечник предназначен для увеличения механической прочности. Алюминий служит токопроводящей частью провода.

Алюминиевые однопроволочные провода вообще не выпускаются из-за их низкой прочности. Многопроволочные алюминиевые провода обычно применяются в распределительных сетях до 35 кВ, а в сетях с более высоким напряжением применяются сталеалюминиевые провода. Выпускаются алюминиевые провода марок А и АКП.

а) б) в)

Рисунок 2.1 - Конструкции проводов воздушных линий

Стальной сердечник предназначен для увеличения механической прочности. Алюминий служит токопроводящей частью провода.

Алюминиевые однопроволочные провода вообще не выпускаются из-за их низкой прочности. Многопроволочные алюминиевые провода обычно применяются в распределительных сетях до 35 кВ, а в сетях с более высоким напряжением применяются сталеалюминиевые провода. Выпускаются алюминиевые провода марок А и АКП.

Сталеалюминиевые провода наиболее широко применяются на ВЛ. Проводимость стального сердечника не учитывается, а за электрическое сопротивление принимается сопротивление алюминиевой части. Выпускаются сталеалюминиевые провода марок АС, АСКС, АСКП, АСК.

В обозначение марки провода вводится сечение алюминиевой части провода и сечение стального сердечника, например АС 120/19 или АСКС 150/34.

2.1.2 Опоры ВЛ.

Опоры ВЛ делятся на анкерные и промежуточные. Эти опоры различаются способом подвески проводов. Промежуточные опоры служат для поддержания провода с помощью поддерживающих гирлянд изоляторов. Анкерные опоры предназначены для натяжения проводов. Расстояние между промежуточными опорами называется промежуточным пролетом или просто пролетом, а расстояние между анкерными опорами – анкерным пролетом.

Анкерные опоры предназначены для жесткого закрепления проводов в особо ответственных точках ВЛ: на пересечениях важных инженерных сооружений (например, железных и автомобильных дорог), на концах ВЛ и на концах прямых ее участков. Анкерные опоры значительно сложнее и дороже промежуточных, и поэтому их число на каждой линии должно быть минимальным.

В точках поворота линии устанавливают угловые опоры Они могут быть анкерного или промежуточного типа.

На ВЛ применяются специальные опоры следующих типов: транспозиционные – для изменения порядка расположения проводов на опорах; ответвительные – для выполнения ответвлений от основной линии; переходные – для пересечения рек, ущелей и т.д.

По материалу опоры делятся на деревянные, металлические и железобетонные.

Деревянные опоры применяются на ВЛ до 110 кВ включительно в основном в районах, богатых лесными ресурсами. Недостаток деревянных опор – подверженность древесины гниению и вследствие этого небольшой срок службы.

Металлические опоры (стальные) применяются на ВЛ 35 кВ и выше, обладают высокой механической прочностью и большим сроком службы (см.рисунок 2.2). Однако они требуют большого количества металла и регулярной окраски.

а) б)

а – напряжением 220 кВ; б- 330 кВ (размеры в метрах)

Рисунок 2.2 - Промежуточные металлические опоры двухцепных линий

Железобетонные опоры (см.рисунок 2.3) применяются для всех классов напряжений до 500 кВ включительно, долговечней деревянных, отсутствует коррозия деталей, просты в эксплуатации и поэтому получили широкое распространение. Они имеют меньшую стоимость, но обладают большой массой и относительной хрупкостью поверхности бетона, а также малую прочность на поперечный изгиб.

а) б) в)

а - напряжением 35 кВ; б – 110 кВ; в – 220 кВ (размеры в метрах)

Рисунок 2.3 - Промежуточные железобетонные опоры одноцепных линий

2.1.3 Изоляторы и линейная арматура.

Изоляторы изготавливаются из фарфора или закаленного стекла и бывают двух видов: штыревые – для линий до 1 кВ и 6 –35 кВ; на линиях 35 кВ они применяются редко – только для малых сечений; подвесные - для линий 35 кВ и выше. Подвесные изоляторы собираются в подддерживающие провод гирлянды на промежуточных опорах, а натяжные гирлянды – на анкерных опорах.

а) б)

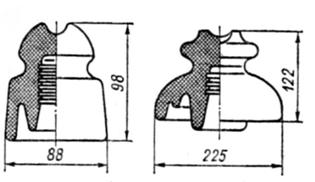

а - напряжением до 1 кВ; б - напряжением 10 кВ

Рисунок 2.4 - Штыревые фарфоровые изоляторы

В подвесных гирляндах провод только поддерживается с помощью зажимов, в натяжных – закрепляется наглухо. Натяжные гирлянды находятся в более тяжелых условиях, чем подддерживающие. Поэтому на линиях до 110 кВ число изоляторов принимается на один больше.

а) б)

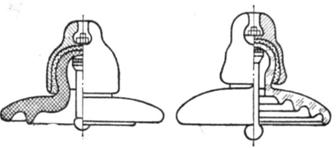

Рисунок 2. 5 - Подвесные изоляторы ПФ (а) и ПС (б)

В последнее время в эксплуатации широко применяются длинностержневые изоляторы на основе высокопрочных стержней из стеклопластика с полимерным защитным покрытием (см. рисунок 2.6).

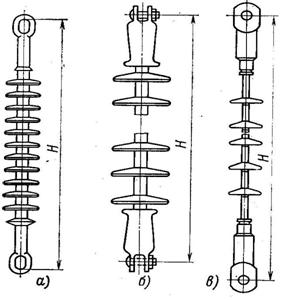

а) – с тарелками из этиленпропиленовых мономеров; б – с развитой поверхностью

из кремнийорганической резины; в) – с фторопластовым защитным покрытием стержня и фторопластовыми тарелками

Рисунок 2.6 – Полимерные изоляторы

Современный полимерный изолятор представляет собой комбинированную конструкцию, части которой выполняют свои определенные функции. В качестве несущего компонента изолятора применяется однонаправленный стеклопластиковый стержень. Он состоит из десятков тысяч тончайших стеклянных волокон, соединенных вместе полимерным связующим составом и обладающих высокой механической прочностью. Для увеличения длины пути утечки тока по поверхности изолятора с целью обеспечения его надежной работы в условиях загрязненной атмосферы к стеклопластиковому стержню прикрепляются изолирующие тарелки. Тарелки закрепляются на оболочке, защи-

щающей несущий стеклопластиковый стержень от всех видов коррозии, атмосферных и химических воздействий. Металлические оконцеватели, армируе

мые на концах несущего стержня изолятора, обеспечивают необходимую прочность и надежность изолятора. Такие изоляторы позволяют заменить целые гирлянды на ВЛ соответствующих классов напряжения и, таким образом, обеспечить надежность ВЛ. Масса полимерных изоляторов в 5 – 20 раз меньше массы соответствующих гирлянд тарелочных изоляторов. Это обеспечивает преимущества таких изоляторов при транспортировании, монтаже и эксплуатации ВЛ.
