Собственные и примесные полупроводники, типы носителей заряда. Собственная проводимость

Свободными носителями заряда в полупроводниках, как правило, являются электроны, возникающие в результате ионизации атомов самого полупроводника (собственная проводимость) или атома примеси (примесная проводимость). В некоторых полупроводниках носителями заряда могут быть ионы. На рисунке показана атомная модель кремния и энергетическая диаграмма собственного полупроводника, в котрором происходит процесс генерации носителей заряда. При абсолютном нуле зона проводимости пустая, как у диэлектриков, а уровни валентной зоны полностью заполнены. Под действием избыточной энергии Wo, появляющейся за счет температуры, облучения, сильных электрических полей и т.д., некоторая часть электронов валентной зоны переходит в зону проводимости. Энергия Wo в случае беспримесного полупроводника, равна ширине запрещенной зоны и называется энергией активации. В валентной зоне остается свободное энергетическое состояние, называемое дыркой, имеющей единичный положительный заряд.

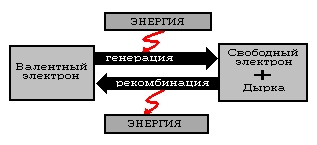

При отсутствии электрического поля дырка, как и электрон, будет совершать хаотические колебания, при этом происходят и обратные переходы электронов из зоны проводимости на свободные уровни валентной зоны (рекомбинация). Эти процессы условно показаны на рисунке

Электропроводность, возникающая под действием электрического поля за счет движения электронов и в противоположном направлении такого же количества дырок, называется собственной. В удельную проводимость полупроводника дают вклад носители двух типов - электроны и дырки:

=e(n. n+p.p), где

n и n концентрация и подвижность электронов,

p и p концентрация и подвижность дырок.

Для собственного полупроводника концентрация носителей определяется шириной запрещенной зоны и значением температуры по уравнению Больцмана

n=const EXP(- Wo/2kT), 1/м3

то есть при 0< kT <Wo переброс через запрещенную зону возможен. В собственном полупроводнике концентрация электронов ni равна концентрации дырок pi, ni = pi, ni + pi = 2ni.

Подвижность носитнелей заряда представляет скорость, приобретаемую свободными электронами или ионами в электрическом поле единичной напряженности

=V/E, м2/(В. с)
