Базовые сетевые топологии.
При создании сети в зависимости от задач, которые она должна будет выполнять, может быть реализована одна из четырех сетевых топологий.
1. Наиболее простой вид топологии - шина. В такой сети все компьютеры подключены к одному кабелю. Рабочие станции с помощью сетевых адаптеров подключаются к общей магистрали /шине/ (рис. 1).
|
| ||||
|
2. На шину похожа и структура, которая называется кольцо. Здесь компьютеры также соединяются друг с другом в виде замкнутого кольца (рис. 2).
2. Для локальных сетей, основанных на файловом сервере, может применяться схема звезда. Характеризуется наличием центрального узла коммутации – сетевого сервера, которому или через который посылаются все сообщения (рис.3).

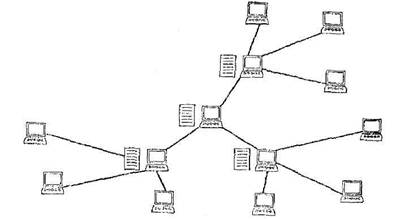

3. От схемы зависит состав оборудования и программного обеспечения Топологию выбирают исходя из потребностей предприятия. Если предприятие занимает многоэтажное здание, то в нем оптимально может быть применена схема снежинка, в которой имеются файловые серверы для разных рабочих групп и один центральный сервер для всего предприятия (рис. 4).
|
|
