Расчет пальца на срез

Напряжения среза пальца в сечении I-I, рис. 1, τ _с, МПа:

. (8)

При определении допустимых напряжений [ τ _с] по формуле (6) для материала пальца по табл. 1:

- коэффициент Кτ _р определяют по табл.3 в зависимости от диаметра пальца d;

- коэффициент Кτ _п определяют по табл.4, полагая поверхность пальца шлифованной;

- коэффициент Кτ _к= 1 принимают для конструкции пальца без буртиков или проточек в опасном сечении;

- коэффициент Кτ _уопределяют по табл. 6, обычно рекомендуется использовать поверхностное упрочнение.

Если условие прочности по формуле (8) не выполнено, следует выбрать более качественную марку стали или увеличить диаметр пальца d.

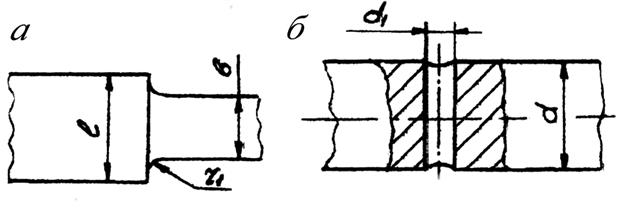

Рис. 4. Детали с типовыми концентраторами напряжений: а – переход от меньше­го размера b к большему l, радиус сопряжения r ₁; б – поперечное отверстие диа­метром d ₁

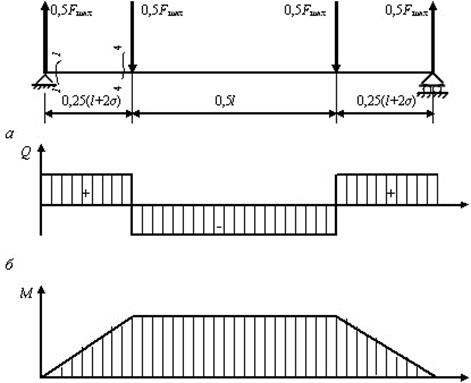

Рис. 5. Расчетная схема пальца шарнира: а – эпюра перерезывающих сил;
б – эпю­ра изгибающих моментов
