Электрические аппараты ручного управления

К аппаратам ручного управления относятся командные маломощные устройства - кнопки и ключи управления, командоаппараты и силовые коммутационные аппараты (рубильники, пакетные выключатели и силовые контроллеры).

Кнопки управления предназначены для подачи оператором управляющего воздействия на ЭП. Они различаются по размерам, числу замыкающихся и размыкающихся контактов, форме толкателя. Две, три или более кнопок, смонтированных в одном корпусе, образуют кнопочную станцию (рис.1,а).

Контакты на схемах изображаются в «нормальном» состоянии электрических аппаратов, т.е. когда на них не оказывается механического, электрического, магнитного или какого-либо другого воздействия. Особенностью кнопок управления является их способность возвращаться в исходное (нормальное) положение (самовозврат) после снятия воздействия. Выпускаются кнопки серий КУ 120 и КЕ (КМЕ), предназначенные для работы в цепях переменного и постоянного тока. На базе кнопок КЕ выпускают посты управления серии ПКЕ с одной, двумя и тремя кнопками. Кнопки и кнопочные посты имеют степень защиты IP40,IP54 при различных климатических исполнениях и категориях размещения.

Рисунок 1 – Условно-графические и буквенные обозначения кнопок управления (а), ключей управления (б), автоматических выключателей (г)

Ключи управления (универсальные переключатели) предназначены для подачи управляющего воздействия на ЭП и имеют два или более фиксированных положений рукоятки и несколько замыкающих и размыкающих контактов (рис.1,б). В среднем положении рукоятки (позиция 0) замкнут верхний контакт, что обозначается точкой на схеме, а два нижних контакты разомкнуты. В положении 1 рукоятки замыкается средний контакт а остальные размыкаются. Число контактов ключей и диаграмма их работы могут быть самыми различными.

Ключи управления серии ПЕ рассчитаны на те же напряжения и токи, что и кнопки управления КЕ. Универсальные переключатели серий УП 5300, УП 5400 и ПКУ3 используются для коммутации цепей катушек контакторов, масляных выключателей, управления многоскоростными АД. Они могут коммутировать до 32 цепей и иметь до восьми положений (позиций) рукоятки управления.

Командоконтролллеры (командоаппараты) служат для коммутации

нескольких маломощных (ток нагрузки до 16 А) электрических цепей. Эти аппараты, имеющие ручное управление от рукоятки или педали с несколькими положениями, находят широкое применение в схемах управления ЭП крановых механизмов, металлургического оборудования, на транспорте.

Командоаппараты классифицируются по числу коммутируемых цепей, виду привода контактной системы, числу рабочих положений рукоятки (педали), диаграммам включения и выключения контактов. Их электрическая схема изображается аналогично схеме ключей управления и переключателей (рис. 1).

Командоаппараты общепромышленного назначения серий серий КА 410 А, КА 420 А, КА 4000, КА 4100, КА 4200, КА 4500, КА 4600, КА 11 предназначены для коммутации цепей постоянного тока напряжением до 440 В и переменного тока напряжением до 500 В. Командо-контроллеры серий ККП 1000 и ККП 423 используются для управления ЭП крановых механизмов и металлургического оборудования.

Рубильники - это простейшие силовые коммутационные аппараты, которые в основном предназначены для неавтоматического нечастого замыкания и размыкания силовых электрических цепей двигателей постоянного и переменного тока напряжением до 500 В и током до 5000 А. Они различаются по силе коммутируемого тока, числу полюсов (коммутируемых цепей), виду привода рукоятки и числу ее положений (два или три). Рубильники серий Р и РА рассчитаны на токи 100...600 А, напряжения 220...660 В и имеют 1...3 полюса.

Пакетные выключатели - это разновидность рубильников. Их контактная система набирается из отдельных пакетов по числу полюсов (коммутируемых цепей). Пакет состоит из изолятора, в пазах которого находятся неподвижный контакт с винтовыми зажимами для подключения проводов и пружинный подвижный контакт с устройством искрогашения (основное преимущество перед рубильниками).

Выпускаемые пакетные выключатели имеют серии ПВ, ПП, ПГВ.

Контроллеры - это многопозиционные электрические аппараты с ручным или ножным приводом для непосредственной коммутации силовых цепей двигателей постоянного и переменного тока. В ЭП используются контроллеры двух видов - кулачковые и магнитные.

В кулачковых контроллерах размыкание и замыкание контактов обеспечивается смонтированными на барабане кулачками, поворот которых осуществляется с помощью рукоятки, маховичка или педали. За счет профилирования кулачков обеспечивается необходимая последовательность коммутации контактных элементов.

В крановых ЭП используются кулачковые контроллеры серии ККТ-60А для управления асинхронными двигателями, рассчитанный ми на напряжение до 380 В, и серии KB 100 для управления двигателями постоянного тока напряжением до 440 В. Такие контроллер имеют до 12 силовых контактов, рассчитанных на номинальные токи до 63 А, а также маломощные контакты для коммутации цепей управления.

Магнитные контроллеры представляют собой коммутационные устройства, в состав которых входят командоконтроллер и силовые электромагнитные аппараты - контакторы. Командоконтроллер с помощью своих контактов управляет катушками контакторов, которые в свою очередь осуществляют коммутацию силовых цепей двигателей. Применение такого контроллера вместо кулачкового позволяет повысить степень автоматизации ЭП, а следовательно, и производительность рабочей машины или механизма, улучшить условия труда оператора, так как управление ЭП с помощью командоконтроллера или кнопочной станции не потребует приложения больших усилий. Срок службы магнитных контроллеров при одних и тех же условиях также существенно выше чем кулачковых, что объясняется высокой коммутационной способностью и износостойкостью электромагнитных контакторов.

Автоматические выключатели (автоматы) – предназначены для нечастых оперативных включений и отключений электрических цепей (десятки коммутаций в час). Они могут иметь как комбинированный расцепитель, защищающий цепи от коротких замыканий и перегрузок, так и только электромагнитный расцепитель, служащий для защиты от коротких замыканий.

В сельском хозяйстве наибольшее распространение имеют трехполюсные автоматические выключатели серий АЕ-2000, АЕ-2000М, А3700 и наиболее современные ВА-51 с частотой коммутации до 30 включений в час. Условное графическое и буквенное обозначение автоматических выключателей представлено на рисунке 3,г.

2 Электрические аппараты дистанционного управления

К аппаратам дистанционного управления относятся контакторы, магнитные пускатели и реле, коммутация контактов которых осуществляется при подаче на их катушки электрического сигнала (напряжения или тока) и снятии этого сигнала. Другими словами, это двух позиционные коммутационные аппараты с самовозвратом, включение и выключение которых осуществляется электрическим сигналами.

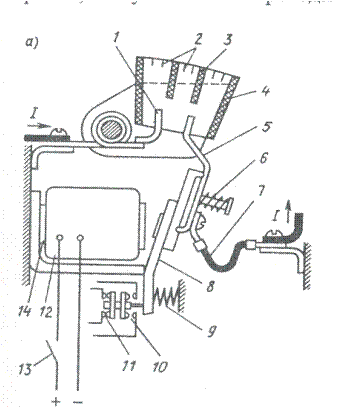

Рисунок 2 - Устройство контактора (а), графическое обозначение электромагнитной катушки (б), контактов силовых замыкающихся и размыкающихся без дугогашения (в) и с дугогашением (г)

Контактор представляет собой электромагнитный аппарат, предназначенный для частых дистанционных коммутаций силовых цепей двигателей. Контакторы различаются по роду тока коммутируемой цепи, числу главных контактов (одно-, двух- и многополюсные), роду тока цепи катушки (управление постоянным или переменным токами), номинальным току и напряжению коммутируемых цепей, конструктивному исполнению и другим признакам.

Устройство однополюсного контактора постоянного тока представлено на рисунке 2. На неподвижном сердечнике 14 магнитной системы контактора установлена втягивающая катушка 12. С подвижной частью магнитной системы (якорем 8) связан подвижный главный контакт 5, который присоединяется к цепи тока при помощи гибкого проводника 7. При подаче напряжения на катушку 12 (замыкании контакта 13) якорь притягивается к сердечнику и контакт 5 замыкается с неподвижным главным контактом 1, что обеспечивает коммутацию тока. Необходимое нажатие главных контактов в их рабочем положении обеспечивается пружиной 6. В процессе соприкосновения контактов 1 и 5 происходит их перекатывание и притирание, что уменьшает переходное сопротивление контакта.

С якорем 8 связаны также вспомогательные (блокировочные) контакты мостикового типа - замыкающие 10 и размыкающие, предназначенные для работы в цепях управления и рассчитанные на небольшие токи. Блокировочные контакты 10 замыкаются и 11 размыкаются одновременно с замыканием главных контактов.

Отключение контактора производится снятием напряжения с катушки 12 (контакт 13 размыкается), при этом его подвижная система под действием силы тяжести и возвратной пружины 9 возвращается в «нормальное» состояние. Возникающая при размыкании главных контактов электрическая дуга гасится в щелевой дугогасительной камере 4, изготовленной из жаростойкого изоляционного материала. Для ускорения гашения дуги могут применяться камеры с изоляционными перегородками 3, а также иногда устанавливается искрогасительная решетка из коротких металлических пластин 2.

Контакторы постоянного тока изготавливаются с одним или двумя полюсами на номинальные токи главных контактов от 4 до 2500 А. Главные контакты способны отключать токи пepeгpузки 7... 10 кратные номинальному току. Катушки контакторов постоянного тока имеют большое количество витков и обладают значительной индуктивностью, что затрудняет размыкание их цепей.

Блокировочные контакты могут отключать токи до 20 А при напряжении, до 500 В в цепях катушек аппаратов переменного тока, а в цепях катушек аппаратов постоянного тока - токи до 2,5А при 110 В, до 2 А при 220 В и до 0,5 А при 440 В.

На рисунке 2, представлены соответственно условные обозначения элементов контактора: втягивающей катушки; замыкающих, размыкающих главных контактов без дугогашения и с дугогашением. Условное обозначение вспомогательных контактов рис.2, в.

Контакторы переменного тока по принципу своего действия, основным элементам конструкции не отличаются от контактор постоянного тока. Особенностью их работы является питание катушки переменным током, что определяет повышение тока в при срабатывании в несколько раз по сравнению с током при втянутом якоре. По этой причине для контакторов переменного тока ограничивается число их включений в час (обычно не более 600). Кроме того, пульсирующий магнитный поток, создаваемый переменным током катушки, вызывает вибрацию и гудение магнитопровода, а также его повышенный нагрев. Для уменьшения этих нежелательных факторов магнитопровод набирают из тонколистовой трансформаторной стали, а на сердечник или якорь помещают короткозамкнутый виток.

В контакторах переменного тока проще условия гашения дуги, которая в этом случае менее устойчива и может погаснуть при прохождении переменного тока нагрузки через ноль. Контакторы переменного тока на электрических схемах обозначаются так же, как и контакторы постоянного тока.

Контакторы переменного тока серий КТ 6000, КТ 7000, КТП 600, рассчитанные на токи от 63 до 1000 А, имеют от двух до пяти главных контактов. Их катушки выполняются на напряжение переменного тока от 36 до 500 В частотой 50 Гц. Модификацией этих серий являются контакторы серий КТ 64, КТП 64, КТ 65 и КТП 65, в которых бездуговая коммутация осуществляется шунтированием главных контактов тиристорами во время их размыкания. Отсутствие дуги при отключении контакторов повышает их надежность, износостойкость главных контактов и взрывобезопасность, что позволяет, в частности, увеличить допустимое число их включений до 2000 в час.

Универсальными, т.е. служащими для коммутации силовых цепей как постоянного, так и переменного тока, являются контакторы серии МК. Такие контакторы обеспечивают коммутацию тока до 63 А в цепях постоянного тока напряжением до 440 В и в цепях переменного тока напряжением до 660 В частотой 50 и 60 Гц, имея число главных контактов от 1 до 3. Втягивающие катушки их рассчитаны на постоянный ток напряжением 24, 48, 110 и 220 В.

Магнитный пускатель представляет собой специализированный комплексный аппарат, предназначенный главным образом для управления трехфазными асинхронными двигателями, т. е. для их подключения к сети, отключения, обеспечения тепловой защиты и сигнализации о режимах работы. В соответствии с функциями пускателя в него могут входить контактор, кнопки управления, тепловые реле защиты, сигнальные лампы, размещаемые в одном корпусе. Магнитные пускатели различаются по назначению (нереверсивные и реверсивные), наличию или отсутствию тепловых реле и кнопок управления, степени защиты от воздействия окружающей среды, уровням коммутируемых токов, рабочему напряжению главной цепи.

До недавнего времени широко использовались устаревшие конструкции магнитных пускателей ПМЕ и ПАЕ. Постепенно их заменяют более совершенными сериями ПМА и ПМЛ.

Пускатели серии ПМЛ выпускаются на токи от 10 до 200 А. Структура буквенно-цифрового обозначения имеет буквенное обозначение пускателя и шесть цифр (величина пускателя, исполнение, степень защиты, число контактов вспомогательной цепи, климатическое исполнение).

Пускатели ПМЛ комплектуются трехполюсными тепловыми реле типа РТЛ.

Пускатели ПМА комплектуются трехполюсными тепловыми реле типа РТТ.

Для обеспечения требуемых функций они могут иметь разделительный трансформатор, кнопки управления, амперметр, сигнальную лампу. Их механическая износостойкость составляет (10...16)-10⁶ циклов, а частота включений в час - 6000 для пускателей первого габарита и 2400 - для пускателей пятого и шестого габаритов.

Электромагнитное реле представляет собой аппарат, предназначенный для коммутации слаботочных цепей управления ЭП в соответствии с электрическим сигналом, подаваемым на его катушку. Область применения реле очень широкая. Они используются в качестве датчиков тока и напряжения, а также как промежуточный элементы для передачи команд из одной цепи в другую и размножения сигналов, как датчики времени, выходные элементы различных датчиков координат ЭП и датчики технологических параметров рабочих машин и механизмов. Другими словами, они выполняют самые разнообразные функции управления, контроля и блокировок в автоматизированном ЭП.

Электромагнитное реле действует аналогично контактору (рис. 3) На сердечнике 2 магнитной системы реле находится катушка 1, которую подается входной электрический сигнал. Когда ток (напряжение) в цепи катушки превышает некоторое значение, называемое током (напряжением) срабатывания реле, создаваемая им электромагнитная сила становится больше противодействующей силы возвратной пружины 10, якорь 3 реле притягивается к сердечнику 2 и траверса 6, поднявшись, обеспечивает замыкание контактов 8 и размыкание контактов 7. Сила нажатия в контактах создается пружиной 9. Если уменьшить (отключить) ток (напряжение) в катушке, якорь под действием пружины 10, перейдет в исходное положение контакты 7,8 вернутся в нормальное (исходное) положение.

Поскольку контакты реле коммутируют небольшие (5... 10 А) токи, то обычно имеют простую конструкцию без использования дугогасительных камер.

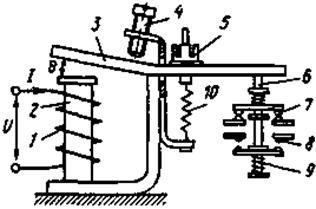

Рисунок 3 – Электромагнитное реле

В качестве промежуточных применяются также реле серий РП-250, РП-321, РП-341, РП-42 и ряд других, которые также могут использоваться и как реле напряжения.

Герконовые электромагнитные реле имеют герметизированные контакты, что повышает их износостойкость и надежность в работе. Рассмотрим устройство простейшего реле с герметичным контактом - герконом (рис. 4). Внутри стеклянной герметизированной капсулы 3, наполненной инертным газом, находятся неподвижный 1 и подвижный 2 контакты, изготовленные из сплава железа с никелем. Капсула 3 охвачена магнитопроводом 5, на части которого располагается катушка 4. Если на катушку 4 подать постоянный ток напряжением U, то он создаст в магнитопроводе 5 и контактах 1 и 2 магнитный поток, под воздействием которого конец подвижного контакта 2 переместится вниз и замкнется с контактом 7, в результате чего цепь коммутируемого тока замкнется.

При снятии напряжения с катушки магнитный поток исчезнет и упругий контакт 2 вернется в исходное положение, разомкнув цепь. Износоустойчивость реле с герконами, способных коммутировать токи до 5 А при напряжении до 100 В, достигает нескольких десятков миллионов срабатываний.

Реле серий РЭС 42, РЭС 43, РЭС 44, РЭС 55 на базе герконов типа КЭМ допускают коммутацию токов до 1 А при напряжении до 220 В.

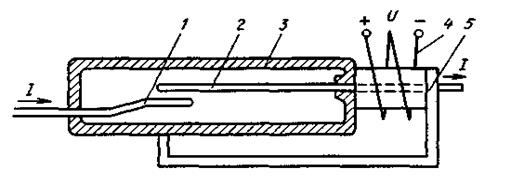

Рисунок 4 – Герконовое электромагнитное реле
