Тема: Насосные станции. Определения. Состав оборудования. Классификация

Насосные станции представляют собой сложный комплекс сооруже­ний и оборудования, обеспечивающих подачу воды и водоотведение в со­ответствии с нуждами потребителей.

По своему назначению и расположению в общей схеме водоснабжения насосные станции подразделяются на насосные станции I подъема, II подъ­ема, повысительные и циркуляционные.

Насосные станции I подъема забирают воду из источников водо­снабжения и подают ее на очистные сооружения или, если не требуется ее очистка непосредственно в резервуары чистой воды, сеть, водонапорную башню.

Насосные станции II подъема служат для подачи очищенной воды по­требителям, обычно из резервуаров чистой воды. Насосные станции I и II подъемов в некоторых случаях размещаются в одном помещении, что по­зволяет сократить расходы на строительство и эксплуатацию.

Повысительные насосные станции (станции подкачки) предназначены для повышения напора в водопроводной сети или водоводе. Вода забирается из одной сети (участка водовода) и под увеличенным на­пором подается в другие сети (района, города, отдельные здания и др.) или в последующий участок водовода.

Циркуляционные насосные станции входят в схемы технического во­доснабжения промышленных предприятий, ТЭЦ. На этих станциях одни насосы подают отработанную воду на охлаждающие или очистные устрой­ства, а другие насосы возвращают подготовленную воду снова к производ­ственным установкам.

Назначение канализационных насосных станций (КНС) заключается в подъеме сточной воды на очистные сооружения, если рельеф местности не позволяет подавать сточные воды самотеком, КНС устраивают для того, чтобы избежать большого заглубления самотечных коллекторов. В этом случае сточные воды из заглубленного коллектора подаются в дру­гой коллектор, расположенный выше. По расположению в общей схеме водоотведения насосные станции подразделяются на главные, которые служат для перекачивания сточных вод со всей территории населенного пункта или промышленного предприятия, и районные,предназначенные для перекачивания сточных вод только с части территории населенного пункта или промышленного предприятия. Районные насосные станции перекачивают воду или непосредственно на очистные сооружения, или в близлежащий коллектор.

Большое разнообразие природных условий, различие технологических требований и особенности эксплуатации обуславливают обилие методов решения задач водоснабжения и водоотведения. В связи с этим установив­шейся общепринятой классификации насосных станций в настоящее время не существует.

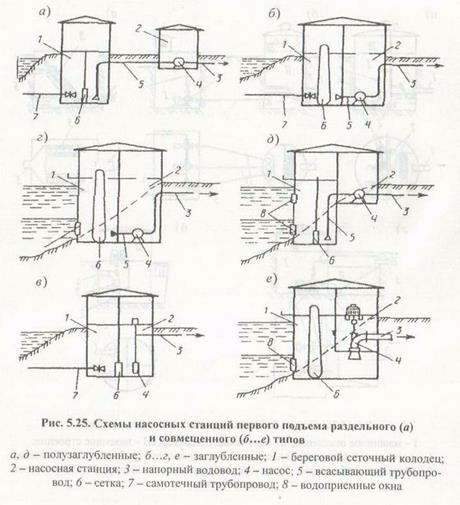

Тип водопроводной насосной станции определяется ее назначением и подачей, а так же зависит от вида и режима источника водоснабжения, рас­положения здания насосной станции по отношению к водозаборному со­оружению, типа и характеристик основного оборудования и систем приво­да, климатических условий и гидрогеологии местности (рис. 5.25).

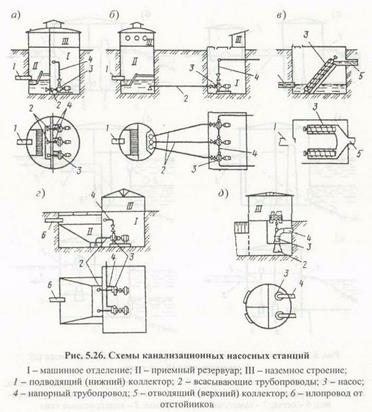

Тип насосной станции водоотведения диктуется главным образом глу­биной заложения подводящего коллектора, объемом сточных вод и регу­лярностью их поступления, гидрогеологическими условиями (в частности наличием грунтовых вод, типом установленных насосов и двигателей (рис. 5.26)).

В значительной степени тип насосной станции зависит от способа управления агрегатами.

Возможные сочетания указанных условий предопределили наличие большого числа признаков, по которым могут быть классифицированы типы и конструкции насосных станций систем водоснабжения и водоотведения.

По характеру основного оборудования насосные станции могут быть:

- с центробежными горизонтальными или вертикальными насосами;

- с осевыми и диагональными горизонтальными, наклонными или вер­тикальными насосами;

- с объемными насосами;

- с водоподъемниками различных типов.

По расположению лопастных насосов относительно уровня воды в приемном резервуаре:

- с положительной высотой всасывания;

- с отрицательной высотой всасывания (под заливом);

По расположению относительно поверхности земли:

- заглубленными (шахтного типа);

- частично заглубленными;

- наземными. По характеру управления:

- с ручным управлением;

- автоматическими;

- дистанционными. По форме здания:

- круглые в плане;

- прямоугольные. По надежности: I, II и III категории надежности.

¸Состав оборудования насосных станций

Для осуществления главной функции насосной станции - подачи воды -предназначено различное оборудование, от которого зависят эффектив­ность и надежность эксплуатации станции.

Основное энергетическое оборудование включает насосы и приводные двигатели. Привод насосов обычно осуществляется с помощью электро­двигателей.

Механическое оборудования включает в себя сороудерживающие уст­ройства, затворы, подъемно-транспортные механизмы.

Вспомогательное оборудование включает в себя:

Систему технического водоснабжения (СТВ). Она предназначена для подачи технически чистой воды к устройствам для водяной смазки направ­ляющих подшипников и сальниковых уплотнений насосов.

Дренажно-осушительную систему (ДОС). Она предназначена для от­качивания воды из камер, самотечных и всасывающих труб насосов, удале­ния дренажной воды из подземных помещений.

Систему маслоснабжения (СМС), служащую для обеспечения маслами соответствующих марок масляных ванн и подшипников электродвигате­лей, силовых трансформаторов.

Систему пневматического хозяйства (СПХ). Вакуум-система, предна­значенная для заливки водой насосов, установленных выше уровня воды в приемном резервуаре.

Контрольно-измерительные приборы и системы автоматизации (ком­плекс КИПиА) включают в себя устройства контроля за состоянием основ­ных агрегатов и другого оборудования.

Трубы и фасонные части, обеспечивающие присоединение насосов к всасывающим и напорным трубопроводам.

Электрические устройства включают в себя силовые трансформаторы, выводы высокого и низкого напряжения, распределительные устройства, токопроводы к электродвигателям, системы контроля.

Противопожарные и санитарно-технические устройства.
