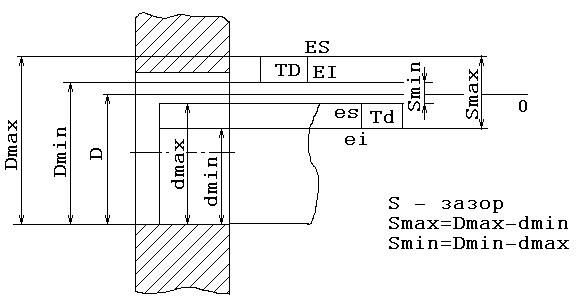

Зазором называют разность между размерами отверстия и вала, если размер отверстия больше размера вала. Величина зазора зависит от размеров соединяющих деталей и может изменяться от Smin до Smax – это предельное значение зазора.
Предельное отклонение зазора удобно выразить через отклонение:
Smax=ES-ei
Smin=EI-es
Так как предельное значение зазоров, то можно говорить о его допуске.
Допуском зазора называют разность между наибольшим и наименьшим предельными зазорами.
TS=Smax-Smin
TS=Smax-Smin=(ES-ei)+(EI-es)=(ES-EI)+(es-ei)=TD+Td.
Таким образом, допуск зазора равен сумме допусков соединяемых деталей.
Посадки с зазором – это посадки, у которых обеспечивается зазор в соединение.
У посадок с зазором поле допуска отверстия расположено выше поля допуска вала.

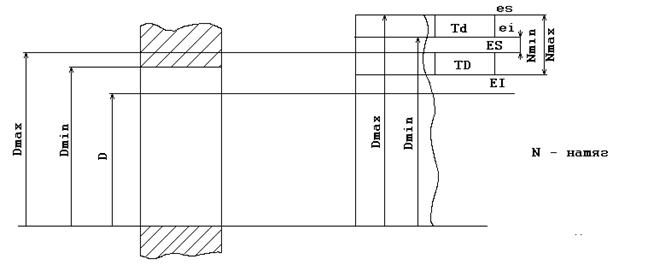

Посадки с натягом
Натягом называют разность между разрывами вала и отверстия, если размеры вала больше чем размеры отверстия до сборки: N=d-D, если d>D.
Величина натяга зависит от размера соединяемых деталей и может изменяться от Nmin до Nmax – это предельное значение натягов.
Nmax=dmax-Dmin
Nmin=dmin-Dmax
Выразим предельное значение натяга через отклонение:
Nmax=es-EI;
Nmin=ei-ES.
Допуском натяга – называют разность между наибольшим и наименьшим предельным натягом.
TN=Nmax-Nmin=(es-EI)-(ei-ES)=(ES-EI)+(es-ei)=TD+Td
Таким образом, допуск натяга тоже равен сумме допусков соединяемых деталей.
Посадки с натягом – это посадки, у которых обеспечивается натяг в соединении (неподвижные посадки). Получаются либо запрессовкой с усилием вала в отверстие (при малых натягах), либо за счет увеличения непосредственно перед сборкой размера отверстия путем нагрева (при больших натягах).
У посадок с натягом поле допуска вала расположено выше поля допуска отверстия.

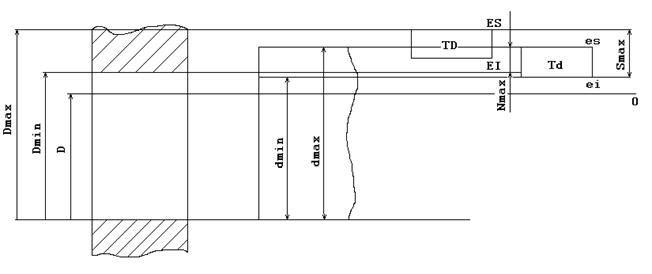

Переходные посадки
Переходные посадки – посадки, у которых в соединение возможен и зазор и натяг.
У переходных посадок поле допусков деталей частично или полностью перекрывают друг друга.
ТП=Nmax+Smax.
