Клапаны (вентили)

Гидравлические потери при проходе рабочей среды через полностью открытый кран весьма малы, практически такие же как при проходе среды через трубу, равную по длине корпусу крана, что в разы меньше, чем в задвижках и клапанах.

Краны

Тип трубопроводной арматуры, у которого запирающий или регулирующий элемент, имеющий форму тела вращения или его части, поворачивается вокруг собственной оси, произвольно расположенной по отношению к направлению потока рабочей среды.

По направлению потока краны могут быть проходными, то есть направление потока не меняется, угловыми, то есть направление потока меняется на 90° и трёхходовыми, то есть иметь один входной и два выходных патрубка, что позволяет смешивать потоки сред с различными параметрами. Это свойство трёхходовых кранов используется в сантехнике в устройстве под названием смеситель.

Главные различия в конструкции кранов заключаются в форме затвора, он может быть в виде шара, конуса или цилиндра. Современным и прогрессивным представителем кранов является шаровой кран, традиционным, и в силу этого всё еще часто использующимся несмотря на существенные недостатки конструкции, — конусный кран. Цилиндрические краны имеют крайне ограниченное применение.

Основными частями крана являются корпус и пробка (затвор) в виде шара, конуса или цилиндра. Для прохода среды в затворе предусмотрено сквозное отверстие. Управление краном осуществляется путём поворота пробки. При повороте на 90° осуществляется полное перекрытие хода среды, при повороте на меньшие углы — частичное, что позволяет применять кран в качестве регулирующего устройства. Существуют также трёхходовые краны, где пробка имеет дополнительные отверстия, что позволяет использовать их для перенаправления потока среды: поворотом пробки среда направляется из входного отверстия в одно из двух выходных. В промежуточном положении, в зависимости от конструкции крана, среда может направляться либо в обоих направлениях, либо полностью перекрываться.

Запорный клапан — запорная арматура, конструктивно выполненная в виде клапана, то есть её запирающий элемент перемещается параллельно оси потока рабочей среды. Как и другие виды запорной арматуры, запорные клапаны применяются для полного перекрытия своего проходного сечения, а следовательно потока рабочей среды; то есть запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто». Для регулирования расхода среды путём изменения проходного сечения успешно применяются регулирующие клапаны, также существуют и запорно-регулирующие клапаны, совмещающие эти функции.

Следует заметить, что до 1982 года клапаны, в которых затвор перемещается при помощи резьбовой пары шпиндель—ходовая гайка, назывались вентилями.

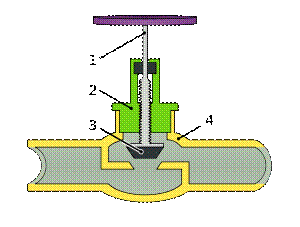

Проходной запорный клапан в разрезе.

Корпус (на поясняющем рисунке жёлтого цвета) имеет два патрубка с концами для присоединения к трубопроводу, оно может быть любым известным способом фланцевым, муфтовым, штуцерным, цапковым, приваркой. Внутри корпуса расположено седло, которое в положении «закрыто» перекрывается затвором (золотником (3)). Шпиндель (1) проходит через сальниковое уплотнение в крышке. В конструкции, изображённой на поясняющем рисунке, ходовая часть запорного органа вынесена за пределы зоны рабочей среды с помощью бугельного узла (2). Уплотнение может быть и сильфонным, в этом случае вынесение ходового узла не требуется.

Шпиндель (1) передаёт крутящий момент от ручного штурвала или механического привода через неподвижную ходовую гайку золотнику, преобразуя его в поступательное движение золотника, в крайнем нижнем положении золотник садится в седло и поток среды перекрывается. Усилие, передаваемое от привода, может быть и поступательным, в этом случае ходовая гайка отсутствует, а вместо шпинделя используется гладкий шток.

Клапаны применяются для жидких сред с широким диапазоном рабочих параметров: давления — от вакуума 5·10−3 мм рт. ст. до 250 МПа, температуры — от -200 до +600 °C. Клапаны обычно используются на трубопроводах относительно небольших диаметров, так как в случае больших размеров приходится иметь дело с существенным возрастанием усилий для управления клапаном и усложнять конструкцию для обеспечения правильной посадки затвора на седло корпуса.

По способу герметизации подвижного соединения шпиндель(шток)—крышка, клапаны делятся на сальниковые, сильфонные и мембранные (диафрагмовые).

По конструкции корпуса и расположению на трубопроводе, связанным с направлением потока рабочей среды, запорные клапаны различаются:

проходные — в них направление потока среды на входе и выходе одинаковое, но иногда ось выходного патрубка смещена параллельно входному. В таком клапане поток среды в корпусе делает как минимум два поворота на 90°, что приводит к высокому гидросопротивлению и появлению застойных зон в корпусе;

угловые — в них поток поворачивает на 90°, но один раз, что позволяет снизить гидросопротивление. Существенный недостаток таких клапанов заключается в том, что область их применения ограничивается поворотными участками трубопроводов;

прямоточные — в них, как и в проходных, направление потока сохраняется, но ось шпинделя расположена не перпендикулярно, а наклонно к оси прохода. Такая конструкция позволяет существенно спрямить поток и уменьшить гидросопротивление, однако при этом увеличивается ход затвора, строительная длина и масса изделия.
