Техническая характеристика пескосмесительного агрегата ЗПА

Производительность агрегата (по песку), т/ч	2 - 40
Емкость бункера, м3
Песковый насос	4ПС-9
Подача, м3/ч	60; 130 и 200
Напор, м	30; 27,5 и 22
Частота вращения вала, мин -1
Потребляемая мощность, кВт
Диаметр напорного и приемного патрубков, мм
Привод насоса	двигатель ГАЗ-51
Размеры агрегата ЗПА, м:
длина	8,9
ширина	2,9
высота	3,55
Масса заправленного агрегата, т

Общая емкость бункера - 10 т песка. Горизонтальные шнеки подают песок из одного или другого отсека к наклонному шнеку 4 для подачи песка в смесительную камеру 3, расположенную позади кабины автомашины. Одновременно по трубопроводам в смесительную камеру подается жидкость-песко-носитель из автоцистерн. Смесительная камеры емкостью 0,5 м³ имеет три четырехлопастные мешалки с приводом от бензинового двигателя 2 (ГАЗ-51 мощностью 50 кВт), установленного также позади кабины.

Приготовленная песчано-жидкостная смесь центробежным песковым насосом 4ПС9 с приводом от бензинового двигателя (ГАЗ-51) 2 подается на прием главного насосного агрегата высокого давления. Песковой насос 4ПС9 развивает напор до 30м при 1460 оборотах в минуту и имеет подачу при этом напоре 16,6 л/с (60 м³/ч).

Песковый насос и двигатель ГАЗ-51 расположены между кабиной водителя и бункером. Кроме пескосмесительпого агрегата ЗПА имеются и другие агрегаты. В зарубежной практике получили распространение мощные агрегаты, служащие только для перевозки наполнителя и подачи его с помощью шнековых винтов ко второму специальному агрегату - смесителю, снабженному шнековыми винтами, насосом, подающим жидкость-песконоситель в смесительную камеру, и различными дополнительными механизмами, автоматизирующими дозировку жидкости и наполнителя в зависимости от установленной нормы (концентрации) и темпов закачки песконосителя в скважину. Бункерный агрегат и смесительная машина монтируются на шасси тяжелых грузовиков.

Автоцистерны. Для перевозки жидкостей, необходимых для ГРП, применяют автоцистерны различных конструкций. Автоцистерна ЦР-20 смонтирована на автоприцепе 4МЗАП-552, транспортируемом седельным тягачом КрАЗ-258.

Рис. 5.6. Насосный агрегат для ГРП 4АН-700:

1 - автомобиль КрАЗ-257; 2 - кабина управления; 3 - силовой агрегат; 4 - коробка скоростей; 5 - муфта сцепления; 6 - насосный агрегат; 7 - выкидной маинфольд; 8 - соединительные трубы высокого давления.

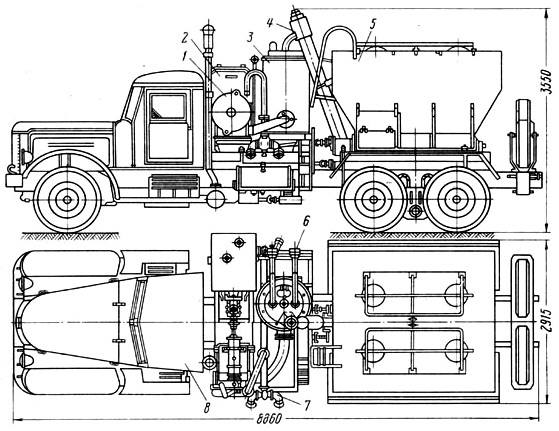

Рис. 5.7. Пескосмесительный агрегат ЗПА:

1 - центробежный насос 4ПС; 2 - силовой блок двигателя ГАЗ-51; 3 - смесительное устройство;

4 - наклонный шнек; 5 - бункер для песка; 6 - приемный трубопровод; 7 - раздаточный трубопровод;

8 - автомобиль КрАЗ-257.

На шасси прицепа кроме автоцистерны смонтированы вспомогательный двигатель ГАЗ-51, центробежный насос 8К-18 и трехплунжерный насос 1В. Насосы приводятся в действие через коробку скоростей и (редукторы от двигателя ГАЗ-51. Цистерна имеет емкость 17 м³ поплавковый указатель уровня и змеевик для подогрева жидкости от передвижной паровой установки (ПНУ) при работе в зимнее время. Трехплунжерный насос 1В, снабженный воздушным компенсатором, имеет подачу 13 л/с и наибольшее давление 1,5 МПа при 140 ходах в минуту. Обвязка насоса позволяет переключать его на заполнение цистерны, отбор жидкости из цистерны и перекачку жидкости потребителю из любой другой емкости. Время заполнения цистерны 22 мин. Центробежный насос 8К-18 имеет подачу 60 - 100 л/с (по воде), напор до 20 м и предназначен для подачи жидкости на пескосмесительный агрегат. Промышленностью выпускаются и другие автоцистерны. Для ГРП используются и другие вспомогательные агрегаты на автомобильном ходу. Например, агрегат для транспортировки блока манифольда IBM-700 высокого давления (70 МПа) с подъемной стрелой для погрузки и разгрузки тяжелых деталей манифольда. Манифольдный блок предназначен для обвязки выходных линий нескольких насосных агрегатов высокого давления и присоединения их к арматуре устья скважины. Манифольдный блок транспортируется на специально приспособленной платформе автомобиля ЗИЛ-131 пли 311Л-157К. В комплект входят:

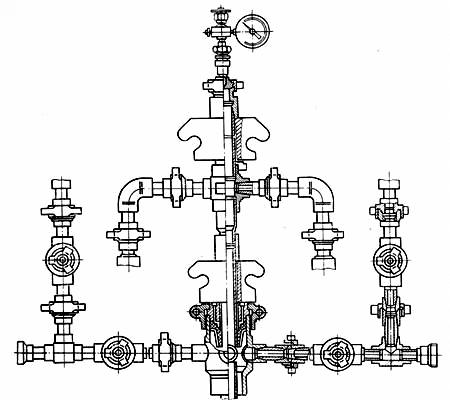

Рис. 5.8. Арматура устья скважины 2АУ-700 для гидравлического разрыва пласта

1. Напорный коллектор из кованой стальной коробки с шестью отводами для присоединения шести насосных агрегатов, рассчитанный на давление 70 МПа. Коллектор имеет центральную трубу с датчиками давления, плотномера и расходомера, с дистанционной регистрацией показаний на станции контроля и управления процессом ГРП. На коллекторе также предусмотрено шесть пробковых кранов и шесть предохранительных клапанов. Напорный коллектор присоединяется к устью скважины с помощью двух линий высокого давления.

2. Распределительный коллектор, рассчитанный на давление 2,5 МПа, служит для распределения рабочих жидкостей между насосными агрегатами. Он имеет большое проходное сечение (100 мм), предусматривает возможность подключения десяти присоединительных линий и снабжен предохранительным клапаном на 2,5 МПа.

3. Комплект вспомогательных трубопроводов, состоящий из 23 труб высокого давления с условным диаметром 50 мм и комплект быстросъемных шарнирных соединений, также рассчитанных

Рис. 5.9. Схема расположения оборудования при ГРП:

1 - насосные агрегаты 4АН-700; 2 - пескосмесительные aгрегаты ЗПА; 3 - автоцистерны ЦР-20 с технологическими жидкостями; 4 - песковозы; 5 - блок манифольдов высокого давления; 6 - арматура устья 2АУ-700; 7 - станция контроля и управления процессом (расходомеры, манометры, радиосвязь)

на высокое давление.

4. Крановая арматура, резиновые шланги высокого давления, вспомогательное оборудование и инструмент для сборки, крепления, опрессовки и разборки соединительных манифольдов.

5. Арматура устья скважины (1АУ-700 или 2АУ-700), герметизирующая затрубное пространство и НКТ. Арматура 2АУ-700 (рис. 5.8) отличается от арматуры 1АУ-700 возможностью подключения ее к НКТ диаметром 73 и 89 мм, а также наличием гибких соединений двух боковых отводов. Верхняя трубная головка кроме двух отводов имеет в верхней части манометр с масляным разделителем. Нижняя устьевая головка, рассчитанная на давление 32,0 МПа, имеет две подсоединительные линии с кранами, тройниками и быстросъемными соединениями для сообщения с кольцевым пространством скважины. Общая масса устьевой арматуры 2АУ-700 - 500 кг.

Для дистанционного контроля за процессом служит специальная станция контроля и управления на автомобиле, укомплектованная необходимой контрольно-измерительной и регистрирующей дистанционной аппаратурой, а также усилителями и громкоговорителями для звуковой и телефонной связи с отдельными агрегатами и исполнителями. Для соблюдения техники безопасности все агрегаты располагаются радиаторами от скважины (рис. 5.9), чтобы можно было беспрепятственно отъехать от нее при аварийной или пожарной опасности. Это особенно важно при использовании жидкостей на нефтяной основе.

Тепловая обработка призабойной зоны скважины (ПЗС) целесообразна при добыче тяжелых вязких нефтей или нефтей с высоким содержанием парафина и асфальтосмолистых компонентов (более 5 - 6%). Поскольку тепловая обработка ПЗС, как правило, осуществляется периодически, то скважины должны быть сравнительно неглубокими (до 1300 м), чтобы после извлечения из скважины нагревательного оборудования можно было начать откачку жидкости при достаточно высокой температуре на забое.

Отложение парафина и асфальтосмолистых веществ происходит в ПЗС на расстояниях до 2,5 м от стенок скважины, т. е. в зоне наиболее резкого изменения давления. Это приводит к сильному увеличению фильтрационных сопротивлений и снижению дебитов скважин.

Призабойную зону скважины прогревают двумя способами:

закачкой в пласт на некоторую глубину теплоносителя - насыщенного или перегретого пара, растворителя, горячей воды или нефти;

спуском на забой скважины нагревательного устройства - электропечи или специальной погружной газовой горелки.

Второй способ проще и дешевле. Кроме того, электропрогрев ПЗС не сопровождается внесением в пласт теплоносителя - воды или пара, конденсата, которые могут взаимодействовать с глинистыми компонентами пласта. Однако электропрогревом, вследствие малой теплопроводности горных пород, не удается прогреть более или менее значительную зону, и радиус изотермы с избыточной температурой 40 °С, как показывают расчеты и исследования, едва достигает 1 м.

При закачке теплоносителя радиус зоны прогрева легко доводится до 10 - 20 м, но для этого требуются стационарные котельные установки - парогенераторы. При периодическом электропрогреве ПЗС в скважину на специальном кабеле-тросе спускают на нужную глубину электронагреватель мощностью несколько десятков кВт. Повышение мощности приводит к повышению температуры в зоне расположения нагревателя до 180 - 200 °С, вызывающее образование из нефти кокса.

Для периодического прогрева ПЗС создана самоходная установка электропрогрева скважин СУЭПС-1200 на базе автомашины повышенной проходимости ЗИЛ-157Е. На машине смонтированы каротажная лебедка с барабаном и приводом от двигателя автомобиля. На барабан наматывается кабель-канат КТНГ-10 длиной 1200 м с наружным диаметром 18 мм. Кабель-канат имеет три основные токопроводящие жилы сечением по 4 мм² и три сигнальные жилы сечением по 0,56 мм². Скрутка жил обматывается прорезиненной лакотканью и грузонесущей оплеткой, рассчитанной на разрывное усилие кабеля в 100 кН.

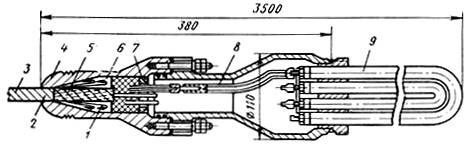

Pис. 5.10. Скважинный электронагреватель:

1 - крепление кабеля; 2 - проволочный бандаж; 3 - кабель-трос; 4 - головка нагревателя; 5 - асбестовая оплетка; 6 - свинцовая заливка; 7 - нажимная гайка; 8 - клеммная полость; 9 - нагревательпые трубки.

Вес 1 м кабеля 8 Н. На одноосном прицепе смонтированы автотрансформатор и станция управления от установки для центробежных электронасосов, применяемых при откачке нефти из скважин.

В комплект установки СУЭПС-1200 входят три таких прицепа для обслуживания трех скважин, а также вспомогательное оборудование, состоящее из устьевого ручного подъемника, треноги блока-баланса, устьевых зажимов кабеля и другого оборудования. Нагревательный элемент имеет три U-образные трубки из красной меди диаметром 11 мм, заполненные плавленой окисью магния. В трубках расположена спираль из нихромовой проволоки (рис. 5.10). Сверху нагревательные трубки закрыты металлическим кожухом для защиты от механических повреждений. Нагреватель имеет наружный диаметр 112 мм и длину 2,1 м при мощности 10,5 кВт и длину 3,7 м при мощности 21 кВт. В верхней части электронагревателя монтируется термопара, подключаемая к сигнальным жилам кабеля, с помощью которой регистрируется на поверхности забойная температура и весь процесс прогрева. На устье скважины кабель-канат подключается к станции управления и автотрансформатору, который подсоединяется к промысловой низковольтной (380 В) сети.

Практика использования электропрогрева ПЗС показала, что температура на забое стабилизируется через 4 - 5 сут непрерывного прогрева. В некоторых случаях стабилизация наступает через 2,5 сут (рис. 5.11).

Рис. 5.11. Изменение температуры на забоях скважины во времени при электропрогреве:

1 - 21 кВт; 2 - 10,5 кВт; 3, 4 - 21 кВт; 5, 6, 7 - 10,5 кВт.

Кривые 1, 2 - для скважин Арланского месторождения, остальные - для Ишимбайского

Измерения температуры по стволу скважины показали, что нагретая зона распространяется примерно на 20 - 50 м вверх и на 10 - 20 м вниз от места установки электронагревателя. Это объясняется конвективным переносом теплоты в результате слабой циркуляции жидкости в колонне над нагревателем. По данным промысловых электропрогревов ПЗС в Узбекнефти после 5 - 7-суточного прогрева нагревателем мощностью 10,5 кВт и последующего его отключения температура на забое падает со скоростью примерно 3 - 5 °С/ч. Поэтому пускать скважину в работу после электропрогрева необходимо без промедления.

Эффект прогрева держится примерно 3 - 4 мес. Повторные прогревы, как правило, показывают снижение эффективности.

По результатам 814 электропрогревов в Узбекнефти эффективных было 66,4 %, при этом получено 70,3 т дополнительно добытой нефти на одну успешную обработку. По результатам 558 электропрогревов в Башкирии эффективных было 64,7 %, при этом на каждую эффективную обработку получено 336 т дополнительной нефти.

В Сахалиннефти по данным 670 операций средняя эффективность составила 63 т дополнительной нефти на 1 обработку.

Тепловая обработка ПЗС с циклической закачкой пара, как правило, показывает большую эффективность, чем электропрогрев, но только при малых глубинах. При закачке пара количество тепловой энергии, введенной в пласт, зависит от глубины забоя, так как от устья до забоя происходят тепловые потери. По данным промысловых работ закачка пара с расходом 1 т/ч при глубине 800 м вообще оказывается неэффективной, так как на забой поступает практически холодный конденсат. Чем выше скорость закачки, тем меньше тепловые потери в НКТ. Теоретические и опытные оценки показывают, что лишь при темпах закачки 4 - 5 т/ч удается уменьшить тепловые потери в НКТ до 20 % от общего количества теплоты, подводимой к устью скважины при ее глубине около 800 м.

Таким образом, эффективность циклической закачки пара может быть высокой при малых глубинах.

Это хорошо подтверждается опытом закачки пара на Сахалине, где по данным 130 обработок ПЗС средняя эффективность обработки составила 385 т дополнительной нефти, тогда как при электропрогреве - только 63 т. Это объясняется как более глубоким прогревом пласта при закачке пара, так и глубиной скважин, которая составляла всего лишь 90 - 140 м.

Для паротепловой обработки ПЗС используются передвижные парогенераторные установки, отечественные ППГУ-4/120М, ДКВР-10/39 и зарубежные «Такума», KSK и др. Передвижные парогенераторные установки имеют большой вес, состоят из нескольких блоков, нуждаются в прокладке к месту установки водяных и газовых линий и поэтому практически превращаются в стационарные котельные. Обычно они устанавливаются среди группы обрабатываемых скважин и соединяются с ними временными паропроводами.

Скважинное оборудование включает специальную термостойкую арматуру для обвязки устья скважин, термостойкий пакер для изоляции затрубного пространства, специальные трубные температурные компенсаторы для компенсации удлинении паропроводов НКТ и обсадной колонны.

Сопоставление результатов электропрогрева и циклической закачки пара по большому числу обработок показывает, что при обработке ПЗС паром на получение 1 т дополнительно добытой нефти расходуется в среднем в 2,8 раза больше теплоты, чем при электропрогреве (333 тыс. кДж на 1 т нефти при обработке паром и 120 тыс. кДж на 1 т нефти при электропрогреве). Таким образом, к. п. д. циклических обработок паром ПЗС примерно в 3 раза ниже, чем при электропрогреве. Это объясняется потерями теплоты в стволе скважины при его закачке и возвратом большого количества теплоты вместе с конденсатом при пуске скважины после обработки.

Большой опыт паротепловой циклической обработки ПЗС накоплен на промыслах Башкирии, Краснодара и Сахалина, а также при шахтных методах добычи нефти в Ухте.

В Башкирии обрабатывались скважины глубиной 730 - 830 м, с дебитом 0,1 - 4 т/сут.

Продолжительность паротепловой обработки изменялась от 7,5 до 21 сут при средней 13,85 сут. Время выдержки после закачки пара 0,5 - 0,8 сут. Давление закачки пара на устье 0,24 - 4,5 МПа, в среднем 1,5 МПа. Температура на устье 125 - 256 °С, в среднем 186,4 °С. Расход пара на одну обработку 196 - 1904 т при среднем 568,6 т.

Температура на забое до обработки 13 - 18 °С, в среднем 16,19 °С. После обработки 72 - 256 °С, в среднем 123 °С. Средний дебит до обработки (по 25 скважинам) 1,212 т/сут при колебаниях от 0,1 до 4 т/сут.

Количество введенной в скважину теплоты на одну обработку 5,44 - 931,65 млн. кДж, в среднем 194,72 млн. кДж на 1 обработку. Продолжительность эффекта 48 - 1698 сут, в среднем 711,5 сут. Дополнительно добыто нефти от 28 до 1905 т/скв, в среднем 585 т/скв. Удельный расход пара 0,12 - 9,31 т/т при среднем удельном расходе пара 1,94 т/т.

Тепловая обработка ПЗС успешно применяется не только для интенсификации притока в добывающих скважинах, но и для нагнетательных скважин. Тепловая обработка особенно важна при переводе добывающих скважин под нагнетание воды или, другими словами, для освоения нагнетательных скважин разрезающих рядов после отработки их на нефть. Особенно если пластовые температуры низкие и содержание парафинов и асфальтосмолистых веществ в нефти большое.

При освоении нагнетательных скважин на Арланском месторождении с помощью установки СУЭПС-1200 происходило не только увеличение приемистости нагнетательных скважин (примерно в 2,5 раза по сравнению со скважинами, не подвергавшимися электропрогрезу), но и существенно увеличился охват толщины пласта воздействия и происходило поглощение теми интервалами п пропластками, которые ранее воду не поглощали вовсе. Такие результаты были получены при введении в пласт 8,4 - 10,4 млн. кДж теплоты от электронагревателя мощностью 10,5 кВт в течение 9 - 11 сут.

При тепловой обработке ПЗС иногда используются передвижные паровые установки ППУ для депарафинизации НКТ в скважинах и выкидных линиях. ППУ - это прямоточный паровой котел небольшой производительности, установленный на шасси грузового автомобиля. Производительность такой установки 1 т/ч пара при давлении до 10 МПа. Температура уходящего пара до 310 °С. Вследствие малой пропзводнтельностн для параллельной работы используют до шести ППУ. Это хотя и дает технологический эффект, но в конечном счете экономически не оправдывается.
