Углеродистые стали содержат в своем составе углерод до 2,14%, марганец (до 0,8%), кремний (до 0,35%), серу (до 0,06%) и фосфор (до 0,07%). Перечисленные элементы всегда присутствуют в стали, и поэтому их классифицируют как постоянные примеси. Марганец и кремний вводят в стали с целью раскисления, присутствие серы и фосфора объясняется трудностью удаления их при выплавке.
Кремний растворяется в феррите и сильно упрочняет его, снижая при этом пластичность и значительно повышая предел текучести. При этом уменьшается способность стали к вытяжке и холодной высадке. Поэтому в сталях, предназначенных для холодной штамповки, содержание кремния должно быть сниженным.
Марганец повышает прочность феррита и уменьшает красноломкость стали, которую вызывает сера. С железом сера образует сульфид FeS, который практически не растворяется в железе и образует с ним эвтектику (Fe + FeS), плавящуюся при температуре 988°С. При кристаллизации эта эвтектика размещается вокруг зерен в виде оторочек. Во время горячей обработки при нагреве выше 1000°С эвтектика плавится, что приводит к нарушению связи между зернами и в металле при деформации возникают надрывы и трещины. Это явление называется красноломкостью стали. При наличии марганца в стали вместо сульфида железа образуется сульфид марганца MnS с температурой плавления 1620°С, благодаря чему устраняется явление красноломкости.
|
|
Соединения серы снижают механические свойства, особенно ударную вязкость и пластичность, резко снижают работу развития вязкой трещины и вязкость разрушения К1С. Сульфиды ухудшают свариваемость и коррозийную стойкость.
Фосфор в малых количествах растворяется в железе, образуя твердый раствор. Растворяясь в феррите, фосфор уменьшает его пластичность и вязкость и резко повышает порог хладноломкости стали. Каждая 0,01% фосфора повышает переходную температуру хладноломкости на 20...25оС. При повышенном содержании фосфор с железом образует фосфиды Fe3Р и Fe2P, которые в составе эвтектики размещаются по границам зерен и снижают прочность стали.
Существуют в сталях так называемые скрытые примеси, к которым относят кислород 0,002...0,008%), азот (0,002...0,007%), водород (0,0001...0,0007%). Эти примеси могут находиться в стали в виде хрупких неметаллических включений (FeO, Al2O3, Fe4N) или твердого раствора, а также быть в свободном виде в дефектных участках металла (трещинах, раковинах и др.). При плавлении они растворяются в стали, а затем выделяются при охлаждении, главным образом, по границам зерен, что снижает сопротивление хрупкому разрушению. Кроме того, неметаллические включения есть концентраторами напряжений. Наличие водорода становится причиной возникновения в легированных сталях флокенов (микронесплошностей металла диаметром до 10…15 мм в центральной части поковки).
|
|
Неметаллические включения являются хрупкими и во время прокатки разбиваются, располагаясь в стали в виде цепочек. При этом образуются микроскопические концентраторы напряжений, что снижает характеристики усталости и ударную вязкость.
Некоторые примеси попадают в сталь при выплавке из скрапа и называются случайными. К таким примесям относятся хром, никель, медь при наличии до 0,3%. Влияние их в таком количестве на свойства сталей незначительно.
Наибольшее влияние на свойства стали имеет углерод. На рисунке 6 приведены кривые зависимости прочности и пластичности стали от содержания в ней углерода. Видно, что углерод очень резко повышает свойства прочности при одновременном снижении пластичности и вязкости. Это объясняется тем, что цементитные включения тормозят передвижение дислокаций в феррите и, естественно, при увеличении количества повышается их влияние.
При увеличении количества углерода переходная температура хладноломкости стали резко повышается. Каждая 0,1% С повышает на 20оС температуру перехода от вязкого к хрупкому разрушению.
Углерод влияет также и на другие физические свойства стали, в частности, с повышением количества углерода увеличивается электросопротивление и коэрцитивная сила, а магнитная проницаемость уменьшается.
Углеродистые стали подразделяются по способу производства в зависимости от используемых плавильных агрегатов на конверторную, мартеновскую и электросталь. При этом по способу раскисления сталь может быть кипящей (раскислена только марганцем), полуспокойной (раскислена марганцем и кремнием) и спокойной (раскислена марганцем, кремнием и алюминием).

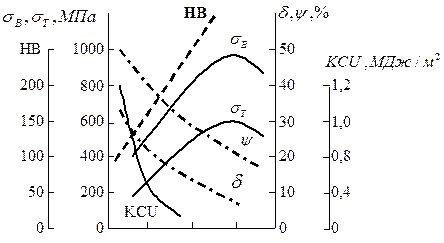

а)
б)
Рисунок 6 - Зависимость механических свойств стали (а) и
фазового состава (б) от содержания углерода
1.4.2.1 Классификация и маркировка углеродистых сталей
По структуре в равновесном состоянии различают доэвтектоидные, эвтектоидные и заэвтектоидные стали. Доэвтектоидные стали содержат углерода от 0,025 до 0,8%, их структура состоит из феррита и перлита. Содержание углерода в эвтектоидной стали составляет 0,8% С при полностью перлитной структуре. В заэвтектоидных сталях наряду с перлитной составляющей образуются цементитные включения, а содержание углерода может изменяться от 0,8 до 2,14%.
Наиболее распространена классификация углеродистых сталей по качеству, которое определяется содержанием серы и фосфора, В соответствии с этим признаком стали бывают обыкновенного качества, качественные и высококачественные.
Углеродистые стали обыкновенного качества (табл. 1) маркируются буквами Ст, что означает сталь. После Ст следует условный номер марки от 0 до 6, который отображает химический состав стали. Степень раскисления стали указывается буквами кп, пс, сп, которые означают, соответственно, кипящую (раскисленную марганцем), полуспокойную (раскисленную марганцем и кремнием), спокойную (раскисленную марганцем, кремнием и алюминием). Массовая доля серы в сталях всех марок £ 0,050%, фосфора – £ 0,040%, в Ст0 серы – £0,060%, фосфора – £ 0,070%.
Достаточно часто встречается еще маркировка прошлых лет, в соответствии с которой все стали обыкновенного качества подразделяются на три группы.
Группа А – маркируются Ст0, Ст1, Ст2, Ст3, Ст4, Ст5, Ст6.
Группа Б – маркируются буквами М, К, Б (что указывает на способ производства – мартеновский, конверторный, бессемеровский), а затем Ст0, Ст1, Ст2, Ст3, Ст4, Ст5,Ст6.
Группа В – маркируются ВСт1, ВСт2, ВСт3, ВСт4, ВСт5, ВСт6.
Стали группы А поставляются с гарантированными механическими свойствами. Они не поддаются горячей обработке. Чем больше номер, тем выше прочность, но ниже пластичность стали.
|
|
Стали группы Б поставляются с гарантированным химическим составом и у потребителя могут подвергаться горячей обработке (например, ковке и термической обработке).
Стали группы В поставляются с гарантированными механическими свойствами и химическим составом (применяются для сварных конструкций).
Таблица 1 - Химический состав углеродистых сталей обыкновенного
качества
Марка стали | С, % | Mn, % | Si, % |
Ст0 Ст1кп Ст1сп Ст2кп Ст2сп Ст3кп Ст3пс Ст3сп Ст4кп Ст4сп Ст5пс Ст5сп Ст6пс Ст6сп | £ 0,23 0,06 - 0,12 0,06 - 0,12 0,09 - 0,15 0,09 - 0,15 0,14 - 0,22 0,14 - 0,22 0,14 - 0,22 0,18 - 0,27 0,18 - 0,27 0,28 - 0,37 0,28 - 0,37 0,38 - 0,49 0,38 - 0,49 | - 0,25 - 0,5 0,25 - 0,5 0,25 - 0,5 0,25 - 0,5 0,3 - 0,6 0,4 - 0,65 0,4 - 0,65 0,4 - 0,7 0,4 - 0,7 0,5 - 0,8 0,5 - 0,8 0,5 - 0,8 0,5 - 0,8 | - £0,05 0,15 - 0,3 £ 0,05 0,15 - 0,3 £ 0,05 0,05 - 0,17 0,15 - 0,3 £ 0,05 0,15 - 0,3 0,05 - 0,15 0,15 - 0,35 0,05 - 0,15 0,15 - 0,30 |
Стали всех групп с номерами марок 1, 2, 3, 4 по степени раскисления изготавливают кипящими, полуспокойными, спокойными, а стали с номерами 5 и 6 – полуспокойными и спокойными.
Углеродистые качественные стали отличаются от сталей обыкновенного качества меньшим содержанием серы (не более 0,04%) и фосфора (не более 0,035%), а также меньшим количеством неметаллических включений. Химический состав этих сталей ограничивается более узким диапазоном. Качественные углеродистые стали маркируются словом сталь и последующим двузначным числом, которое показывает среднее содержание углерода в стали в сотых долях процента, например, 08, 10, 15 и т.д. (табл. 2).
Таблица 2 - Состав и механические свойства качественных углеродистых сталей
Марка стали | С, % | Mn,% | Si, % | Cr, % | s0,2, МПа | sв, МПа | δ,% | y, % | KCU, Дж/см2 |
0,05-0,12 | 0,35-0,65 | 0,17-0,37 | 0,10 | - | |||||
0,07-0,14 | 0,35-0,65 | 0,17-0,37 | 0,15 | - | |||||
0,12-0,19 | 0,35-0,65 | 0,17-0,37 | 0,25 | - | |||||
0,17-0,24 | 0,35-0,65 | 0,17-0,37 | 0,25 | - | |||||
0,22-0,30 | 0,50-0,80 | 0,17-0,37 | 0,25 | ||||||
0,27-0,35 | 0,50-0,80 | 0,17-0,37 | 0,5 | ||||||
0,32-0,40 | 0,50-0,80 | 0,17-0,37 | 0,25 | ||||||
0,37-0,45 | 0,50-0,80 | 0,17-0,37 | 0,25 | ||||||
0,42-0,50 | 0,50-0,80 | 0,17-0,37 | 0,25 | ||||||
0,47-0,55 | 0,50-0,80 | 0,17-0,37 | 0,25 | ||||||
0,52-0,60 | 0,50-0,80 | 0,17-0,37 | 0,25 | - | |||||
0,57-0,65 | 0,50-0,80 | 0,17-0,37 | 0,25 | - |
При обозначении кипящей или полуспокойной стали в конце марки указывается степень раскисления буквами кп, пс. В случае спокойной стали степень раскисления не указывается. К качественным углеродистым сталям относятся также стали с повышенным содержанием марганца (0,7 - 1,0%). Такие стали имеют в конце марки букву Г.
|
|
Для изделий ответственного назначения применяют высококачественные стали с более низким содержанием серы (до 0,025%) и фосфора (до 0,025%). При обозначении высококачественных сталей в конце марки добавляется буква А.
Качественные углеродистые стали подразделяются на низко-, средне- и высокоуглеродистые в зависимости от содержания углерода. К низкоуглеродистым сталям высокой пластичности и малой прочности относятся стали 08, 08кп, 10, 10кп, 15, 15Г..., 25Г, которые используются для изготовления малонагруженных деталей (кулачковых валов, осей, втулок). Термическая обработка (закалка с отпуском, цементация) значительно повышает прочность и вязкость изделий из этих материалов, что позволяет создавать более легкие конструкции и экономить металл. Среднеуглеродистые стали (с содержанием углерода 0,3...0,55%) в зависимости от требуемых механических свойств используются после нормализации, закалки с высокотемпературным отпуском, закалки ТВЧ и низкотемпературного отпуска. Из этих сталей изготовляют валы, шестерни, шатуны, шпиндели и т.д.
Высокоуглеродистые стали содержат углерода от 0,6 до 0,85% и характеризуются высокими прочностными и упругими свойствами, повышенной износостойкостью. После закалки и отпуска или закалки с нагревом ТВЧ детали из этих сталей могут работать в условиях трения при наличии высоких статических и вибрационных нагрузок. Из этих сталей изготавливают канатную проволоку, а также пружинную проволоку после патентования.
Углеродистые стали, которые содержат 0,7...1,3%С, используются для изготовления ударного и режущего инструмента. Их маркируют У7...У13, где У обозначает углеродистую сталь, а цифра – содержание углерода в десятых долях процента.
К положительным качествам углеродистых сталей относится их достаточно высокий комплекс механических свойств, который обеспечивается проведением термической обработки. Углеродистые стали имеют хорошие технологические свойства. Они недефицитны и дешевы.
Основным недостатком углеродистых сталей является их низкая прокаливаемость (до 15 мм).
