ТЕМА7. ТЕОРЕТИЧЕСКИЕ ЦИКЛЫ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ
Двигатель внутреннего сгорания – наиболее распространенный тепловой двигатель в мире. Он занимает лидирующее положение в автомобильном, железнодорожном и водном транспорте, в дорожных машинах и т.п. Исключительна роль двигателей внутреннего сгорания в энергетике сельского хозяйства – неотъемлемый элемент тракторов, комбайнов, автотранспорта, резервных дизельных электростанций и многих других агрегатов, используемых в сельскохозяйственном производстве.
При анализе термодинамических циклов тепловых машин допускают, что:
– химический состав и количество рабочего тела не меняются;
– процесс сгорания топлива заменяется обратимым процессом подвода теплоты;
– выпуск продуктов сгорания или отработавшего пара заменяется обратимым процессом отвода теплоты в охладитель;
– процессы расширения и сжатия рабочего тела являются адиабатными;
– теплоемкость рабочего тела не зависит от температуры.
В зависимости от способа подвода теплоты различают три термодинамических цикла двигателей внутреннего сгорания:
– цикл с подводом теплоты при v = const;
– цикл с подводом теплоты при р = const;.
– цикл со смешенным подводом теплоты при
v = const и р = const.
Первый цикл характерен для двигателей с внешним смесеобразованием (бензиновые, газовые).
Цикл со смешанным подводом теплоты характерен для дизелей, т.е. двигателей с внутренним смесеобразованием.
Цикл с подводом теплоты при p = const представляет собой термодинамический круговой процесс, протекающий в компрессорном дизеле, в котором распыл топлива в цилиндре осуществляется сжатым воздухом. Эти двигатели в настоящее время не находят применение.
Цикл с подводом теплоты при постоянном объеме состоит из двух адиабат и двух изохор (рисунок 7.1). Характеристиками цикла являются:
– степень сжатия;
– степень повышения давления.
Количество подведенной теплоты . Количество отведенной теплоты (абсолютное значение)
.
Работа цикла:
.
Термический КПД цикла:
. (7.1)

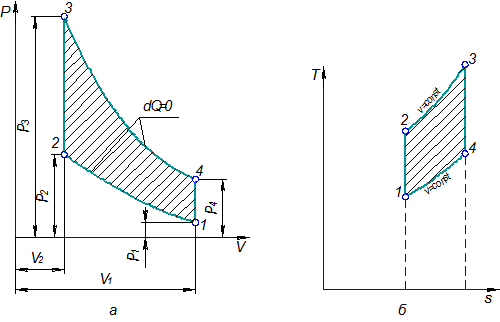

Рис. 7.1 – Диаграмма цикла двигателя внутреннего сгорания с подводом теплоты при v = const в pv – и Ts координатах
