Определение объемов разрабатываемого грунта в траншеях и котлованах
Котлован – выемка шириной более 3м, в нижнем и верхнем основаниях которой лежат параллельные между собой прямоугольники, имеет. Его объем определяется по формуле Симпсона:
,
где Н - глубина котлована, вычисленная как разность между средней арифметической отметкой верха котлована по углам и отметкой дна котлована;
a, b –размеры нижней части фундамента, м;
c, d - длины сторон котлована поверху, м;
m – коэффициент откоса (нормативная величина по СНиП).

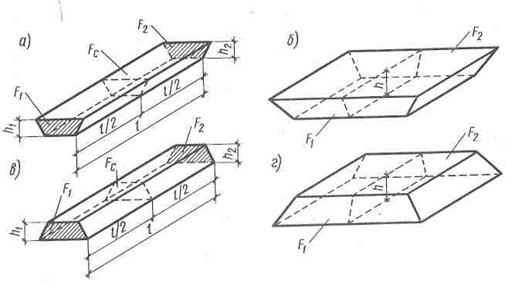

Схемы выемок и насыпей для подсчета объемов земляных работ: а-траншеи; б — котлована; в, г — насыпи
