Примеры отработки на технологичность конструкции деталей, подлежащих механической обработки

Технологичность изделия и методы ее обеспечения

Типовые условия эксплуатации изделий приборостроения

Вид факторов	Внешние факторы	Единицы измерения	Диапазон воздействия
Климатические	Пониженная температура Повышенная температура	°С	–40...–60 +40...+60
Относительная влажность, при температуре 25...40 °С Время выдержки	% час	86...98 48...72
Интенсивность дождя Время выдержки	мм/мин час	3 0,3
Пониженное давление Время выдержки	Па час	6*104 2...6
Глубина погружения в воду Время выдержки	м час	—
Скорость потока пыли	м/с
Морской туман — содержание воды	г/м3	2...3
Механические	Вибрация в диапазоне частот Ускорение Время выдержки	Гц g час	1...300 2...10 4...12
Удары, длительность Ускорение	Мс g	5...15
Линейная перегрузка	g	10...80

Технологичность – важнейший параметр качества изделий приборостроения как объекта производства.

Т ехнологичность – совокупность свойств конструкции изделия, определяющая его приспособленность к достижению оптимальных затрат при производстве, техническом обслуживании, эксплуатации и ремонте для заданных показателей качества, объема выпуска и условий выполнения работ. (ГОСТ 14.205–83).

Отработка конструкции на технологичность производится на всех стадиях разработки конструкции, при технологическом оснащении производства и изготовлении изделия. Она ведется по выполненным чертежам, должна предшествовать разработке технологических процессов и представляет собой часть работ по обеспечению технологичности на этапах разработки конструкции изделия и постановки её на производство.

В процессе отработки изделия на технологичность, выполняемой как конструкторами, так и технологами качественная и количественная оценка технологичности. Качественная оценка при сравнении вариантов конструкции в процессе проектирования изделия предшествует количественной и определяет ее целесообразность.

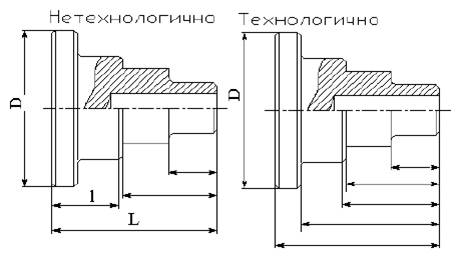

Рис.1.1. Обеспечение технологичности за счет рациональной простановки осевых размеров от одного торца.

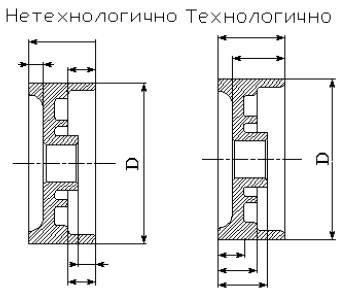

Рис.1.2. Повышение технологичности конструкции путем рациональной простановки размеров, основанной на принципе совмещения конструкторской и технологической баз.

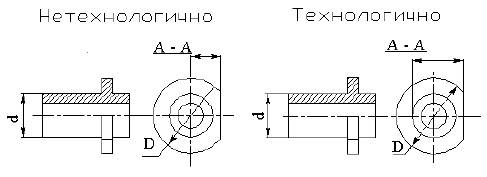

Рис. 1.3. Обеспечение технологичности конструкции деталей – тел вращения за счет рациональной простановки размеров лысок с использованием преимущества принципа совмещения баз.

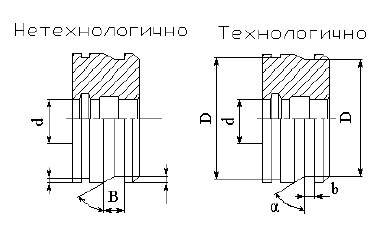

Рис. 1.4. Пример отработки на технологичность путем рациональной простановки размеров на кольцевые канавки.

.

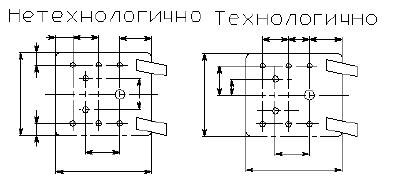

Рис.1.5. Пример отработки на технологичность за счет простановки координат отверстий, когда конструкторские и технологические базы совпадают.

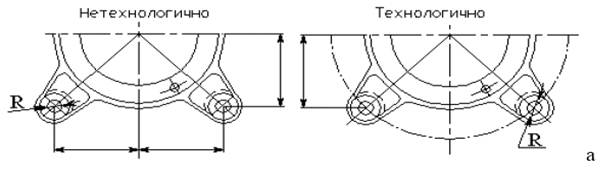

Рис. 1.6. Обеспечение технологичности за счет рациональной координации малых отверстий относительно базового отверстия.

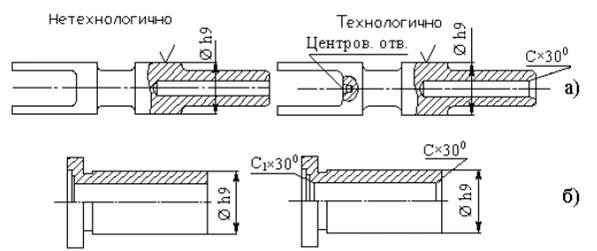

Рис.1.7. Выполнение в конструкции детали – тела вращения центров и центровых фасок, позволяющее выдержать единство баз на всех операциях обработки точных цилиндрических поверхностей

Количественная оценка технологичности конструкции изделия выражается показателем, численное значение которого характеризует степень удовлетворения требований к технологичности конструкции. Количественная оценка рациональна только в зависимости от признаков, которые существенно влияют на технологичность рассматриваемой конструкции.

Количественная оценка технологичности производится на базе системы показателей комплексной оценки технологичности, которая состоит из трех групп: основные, дополнительные и вспомогательные.

Рис. 1.8. Взаимосвязь показателей технологичности изделий.

Отработка конструкции изделия на технологичность должна обеспечивать решение следующих основных задач: снижение трудоемкости и себестоимости изготовления, снижение расхода материала и энергетических ресурсов.

При технико-экономической оценке конструкции приборов и аппаратуры различают следующие виды технологичности:

– производственную,

– эксплуатационную,
