Понятие о внутреннем избыточном давлении

Внутренним избыточным давлением называется разность давлений внутри и снаружи здания на одном и том же уровне.

Р_изб = Р_вн - Р_н . (22.1)

Величина избыточного давления может быть как положительной величиной, так и отрицательной. Рассмотрим как изменяется давление по высоте здания (рис. IX.1)

Для плоскости 1-1 избыточное давление будет равно

Р_{1 изб} = Р_в - Р_н. (22.2)

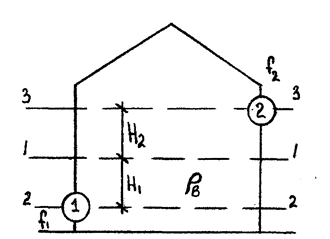

Рис. IX.1 Изменение внутреннего избыточного давления внутри цеха

Для плоскости 2-2 внутреннее давление будет

, (22.3)

где ρ_ср — плотность воздуха при средней температуре воздуха в помещении, кг/м³.

Средняя температура воздуха в помещении

. (22.4)

Наружное давление для плоскости 2-2

(22.5)

От величины давления внутри цеха в плоскости 2-2 отнимем величину давления снаружи цеха в той же плоскости; тогда получим величину избыточного давления в плоскости 2-2

;

или . (22.6)

Таким образом, если под влиянием тепловых избытков в какой-нибудь плоскости внутри цеха имеется избыточное давление Р_изб, то во всякой плоскости, лежащей на Н ₁ м ниже, избыточное давления уменьшается на величину .

Определим избыточное давление в плоскости 3-3.

Наружные давления в плоскости 3-3

(22.7)

Давление воздуха внутри здания

(22.8)

Избыточное давление внутри цеха в плоскости 3-3

= (22.9)

т.е. во всякой вышележащей плоскости избыточное давление увеличивается на величину .

Для расчета естественного воздухообмена в цехе под действием гравитационных сил следует пользоваться таким правилом: внутреннее избыточное давление по направлению вверх от любой горизонтальной плоскости увеличивается, а по направлению вниз — уменьшается на величину .

Если избыточное давление в какой-то плоскости больше нуля, то через отверстие воздух будет выходить наружу. Если избыточное давление меньше нуля, то наоборот, воздух будет поступать в помещение, а если оно равно нулю, то движение воздуха через отверстие прекратится. Плоскость, в которой внутреннее избыточное давление равно нулю, носит название нейтральной зоны (плоскости).
