Астигматизм и кривизна изображения

Астигматизм- заключается в том что не совпадаю точки фокусов в меридиональной и сагиттальной плоскостях, поэтому лучи бесконечно узкого пучка не сходятся в одной точке

Кривизна - искривленная поверхность с наилучшим изображением.

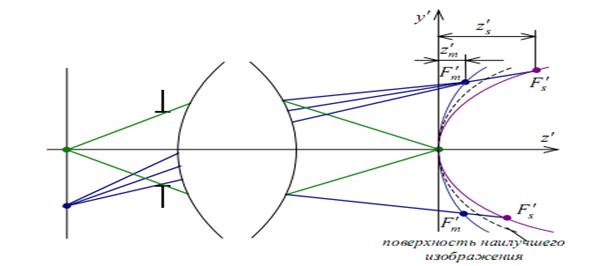

Рисунок 35. Астигматизм и кривизна изображения

Количественно астигматизм и кривизна характеризуются продольными астигматическими отрезками.

Средняя кривизна определяется полусуммой астигматических отрезков и указывает положение наилучшего изображения для данного пучка.

(20)

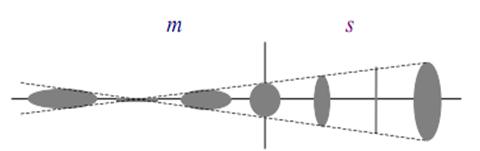

Рисунок 36. Пятна рассеяния астигматического пучка

Как показано на рисунке 36 в зависимости от положения плоскости изображения пятно рассеяния может принимать различные формы.

Дисторсия (от лат. Искажение)- если других аберраций нет, то точка изображается в виде точи смещённой от положения идеальной.

Наличие дисторсии приводит к искажению прямых линий, не проходящих через ось. Если квадратный предмет изображается в виде подушки то это положительная дисторсия, если квадрат имеет выпуклые стороны то это отрицательная дисторсия.

Рисунок 37. Дисторсия

Рассмотрим 2 основных вида хроматических аберраций, хроматизм положения и хроматизм увеличения.

Хроматизм положения - изображения одной точки предмета расположены на разном расстоянии от оптической системы для разных длин волн.

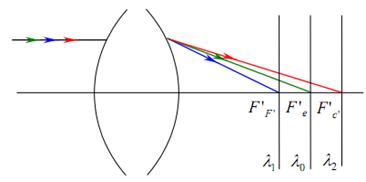

Рисунок 37. Хроматизм положения

Устранение хроматизма осуществляется двумя способами:

- Использование зеркальных систем, где он отсутствует;

- Использование в линзовых системах несколько сортов стекла с различными коэффициентами дисперсии.

Хроматизм увеличения- аберрация при которой увеличение зависит от длинны волны.

Ахромат - исправлен первичный хроматизм увеличения.

Апохромат- исправлен вторичный хроматизм увеличения.

Неахромат - хроматизм увеличения не исправлен.

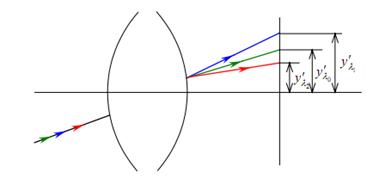

Рисунок 38. Хроматизм увеличения
