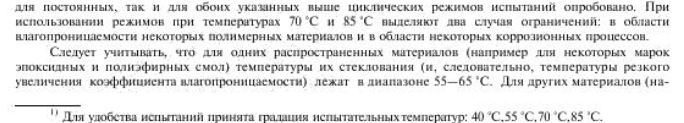

Тема: Испытания продукции. Вопросы:1. Климатические испытания

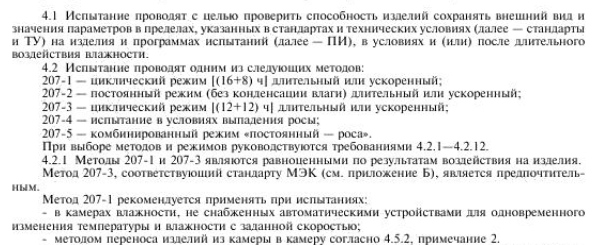

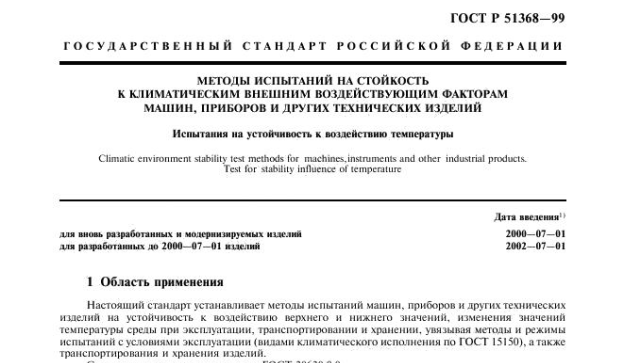

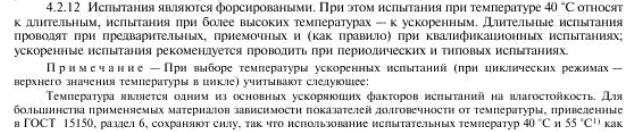

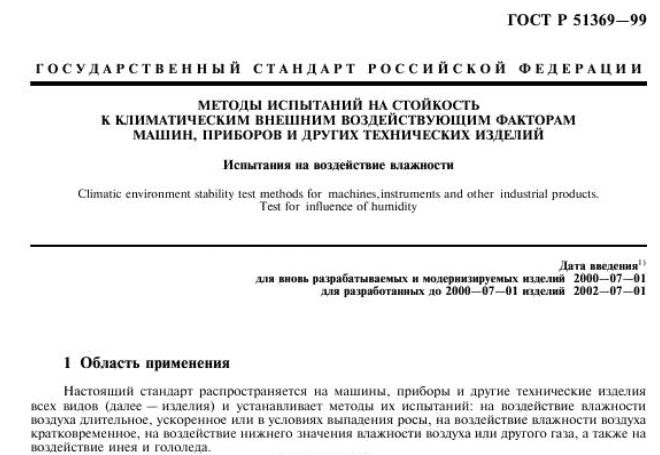

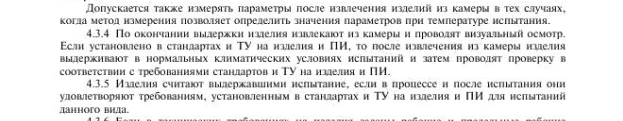

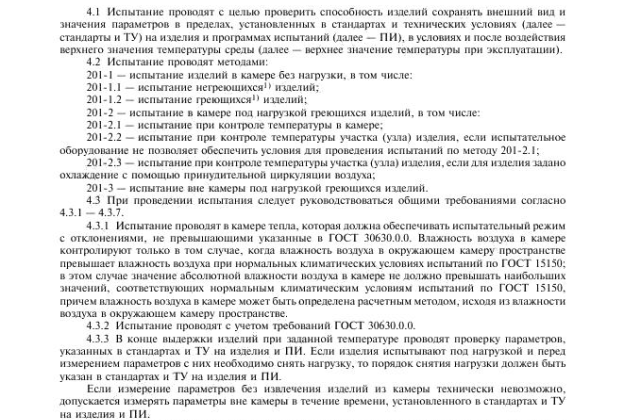

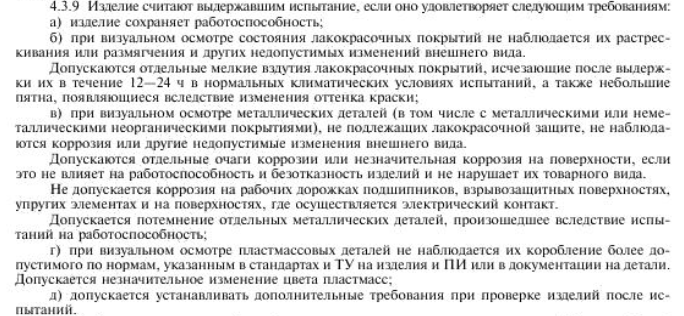

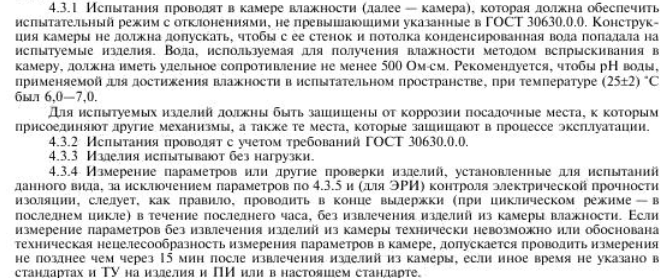

Вопросы: 1. Климатические испытания

2. Испытания электрооборудования

1.

2. Испытание электрооборудования

Электрооборудование - это совокупность электротехнических устройств, предназначенных для выполнения определенных функций. Оно может обеспечивать безопасную и надежную работу, если конструкционное исполнение соответствует условию окружающей среды и режимам работы.

Электрооборудование с нормальной изоляцией - электрооборудование, предназначенное для применения в электроустановках, подверженных действию атмосферных перенапряжений, при обычных мерах по грозозащите.

Электрооборудование с облегченной изоляцией - электрооборудование, предназначенное для применения лишь в электроустановках, не подверженных действию атмосферных перенапряжений, или при специальных мерах по грозозащите, ограничивающих амплитуду атмосферных перенапряжений до значений, не превышающих амплитуду одноминутного испытательного напряжения частоты 50 Гц.

При изучении правил испытания электрооборудования следует знать значение следующих понятий (РД34.45-51.300-97 «Объём и нормы испытаний электрооборудования»).

Предельно допустимое значение параметра - наибольшее или наименьшее значение параметра, которое может иметь работоспособное электрооборудование.

Исправное состояние - состояние электрооборудования, при котором оно соответствует всем требованиям конструкторской и нормативно-технической документации.

Ресурс - наработка электрооборудования от начала его эксплуатации или ее возобновления после ремонта до перехода в состояние, при котором дальнейшая эксплуатация недопустима или нецелесообразна.

Испытания - экспериментальное определение качественных и (или) количественных характеристик электрооборудования в результате воздействия на него факторами, регламентированными Нормами.

Комплексные испытания - испытания в объеме, определяемом специальной программой.

Испытательное напряжение частоты 50 Гц - действующее значение напряжения переменного тока, которое должны выдерживать в течение заданного времени внутренняя и внешняя изоляция электрооборудования при определенных условиях испытания.

Испытательное выпрямленное напряжени е - амплитудное значение выпрямленного напряжения, прикладываемого к электрооборудованию в течение заданного времени при определенных условиях испытания.

Аппараты - силовые выключатели, выключатели нагрузки, разъединители, отделители, короткозамыкатели, заземлители, предохранители, предохранители-разъединители, вентильные разрядники, ограничители перенапряжений, комплектные распределительные устройства, комплектные экранированные токопроводы, конденсаторы.

Для испытания электрооборудования используются следующие виды оборудования:

Мегаомметр - прибор для измерения очень больших электрических сопротивлений. Мегаомметр используется для измерения высокого сопротивления изолирующих материалов проводов и кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объёмных сопротивлений изоляционных материалов. По этим значениям вычисляют коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции).

Сопротивление изоляции измеряется при номинальном напряжении до 0,5 кВ включительно мегаомметром на напряжение 500 В, при номинальном напряжении обмотки свыше 0,5 кВ до 1 кВ - мегаомметром на напряжение 1000 В, а при номинальном напряжении обмотки выше 1 кВ - мегаомметром на напряжение 2500 В. Допустимые значения сопротивления изоляции задаются нормативными документами. Например, изоляция обмоток статора электродвигателей в зависимости от их мощности испытывается напряжением 500 В, 1000 В, или 25000 В. Сопротивление изоляции должно быть не ниже десяти мегаом на киловольт номинального линейного напряжения. Все виды изоляции оборудования, работающего под напряжением до 1 кВ должны иметь сопротивление не ниже 1 Мом. Испытанию изоляции повышенным напряжением должны предшествовать тщательный осмотр и оценка состояния изоляции другими методами.

Приборы комплексного контроля:

Анализатор качества питания трехфазной сети (FLUKE 435) - полноценный прибор для диагностики трехфазных сетей: измеряет практически все параметры электросети: напряжение, ток, частоту, мощность, потребляемую мощность, гармоники и интергармоники. Отслеживает и фиксирует такие события, как скачки и спады напряжения, переходные процессы в сети и броски пускового тока, перебои и резкие изменения напряжения. Функция AutoTrend автоматически в режиме реального времени строит графики по результатам текущих измерений по каждой фазе и нейтрали и сохраняет графики в памяти прибора. Позволяет в фоновом режиме, не прерывая процесса записи результатов измерений, анализировать графики при помощи курсоров и режима масштабирования (zoom). Функция мониторинга (System-Monitor) помогает непрерывно отслеживать характеристики систем энергопитания, а так же диагностировать проблемы в них, в том числе перемежающиеся неисправности. Проверяет соответствие текущих параметров питающей сети требованиям европейских стандартов EN50160 или любым пределам, задаваемым пользователем. В случае превышения любым из параметров заданных пределов, это значение записывается с меткой реального времени в таблицу и отображается в графическом виде. Четыре канала одновременно измеряются напряжение и ток на всех трех фазах и нейтрали. Прибор позволяет не только отслеживать и измерять перекос фаз, но и отображать его на фазовой диаграмме. Автоматическое отображение переходных процессов: в случае обнаружения скачка/спада напряжения, отключения тока, а также искажения формы сигнала в любой фазе прибор автоматически фиксирует это событие, продолжительность и время его наступления. В память прибора может быть записано до 40 событий длительностью от 5 мкс в автоматическом режиме. Режим "Управляющие сигналы сети" может использоваться для анализа уровня дистанционных управляющих сигналов, которые часто подаются через энергораспределительные системы. Режим регистратора событий позволяет хранить многочисленные показания в длительной памяти с большим разрешением.
