Структура и принцип работы биполярного транзистора

Биполярные транзисторы

План лекции:

Биполярным транзистором (БТ) называют полупроводниковый прибор с двумя взаимодействующими p-n -пере­ходами, созданными в объёме монокристалла полупроводника. В зависимости от материала полупроводника различают кремниевые и германиевые транзисторы. Два p-n -пере­хода разделяют монокристалл на три легированные примесями области, называемые эмиттером, базой и коллектором и имеющие соответствующие выводы. По виду примесей различают транзисторы типов n-p-n и p-n-p (рис. 6.1). Приборы типа n-p-n в настоящее время используют чаще, потому что по сравнению с транзисторами p-n-p типа они имеют лучшие характеристики в области высших частот из-за большей подвижности дырок и большее усиление при одной и той же концентрации примесей и одинаковой геометрии.

Биполярным транзистор называют потому, что его работа зависит от носителей заряда обеих полярностей. Весьма часто БТ называют просто транзистором от английского transfer resistor. По смыслу это означает, что транзистор изменяет (трансформирует) величину сопротивления, согласуя сопротивление нагрузки с выходным сопротивлением предыдущего каскада (узла) схемы.

Рис. 6.1. Структуры и условные графические обозначения биполярных транзисторов p-n-p (а) и n-p-n (б) типов

Усилительные свойства транзистора обусловлены явлениями инжекции и экстракции неосновных носителей заряда. БТ можно использовать в качестве усилителя тока, напряжения или мощности.

Электроды или выводы транзистора – проводники, которые соединены с p - и n -областями транзистора для обеспечения возможности включения транзистора в электрическую цепь и управления его параметрами.

Эмиттер (излучатель) – область транзистора, которая является источником (впрыскивателем, инжектором) зарядов в базу при воздействии внешнего электрического напряжения.

База – средняя область транзистора − элемент, управляющий величиной тока, протекающего через транзистор.

Коллектор – область транзистора, предназначенная для сбора (извлечения) носителей заряда, созданных эмиттером и проходящих через базу.

Биполярный транзистор является несимметричным прибором, так как площади эмиттерного и коллекторного p-n -переходов различны. В частности площадь эмиттерного перехода меньше коллекторного. Кроме того, эмиттерная и коллекторная области имеют разную концентрацию атомов примеси. Степень легирования эмиттера намного больше, чем у коллектора. Структура реального транзистора p-n-p типа приведена на рис. 6.2.

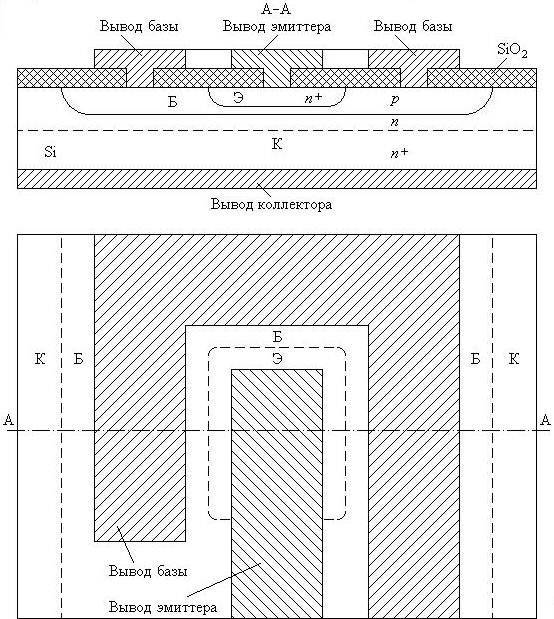

Рис. 6.2. Вариант конструкции транзистора типа n-p-n

Процессы в базовой области обеспечивают взаимодействие эмиттерного и коллекторного переходов друг с другом и определяют основные свойства транзистора. Чем меньше толщина базы, тем сильнее взаимодействие эмиттера с коллектором.

В зависимости от распределения атомов примеси в базе различают бездрейфовые и дрейфовые транзисторы.

Бездрейфовым называют биполярный транзистор, у которого примесь в базе распределена равномерно. В таком транзисторе внутри базы отсутствует электрическое поле, и носители заряда из-за разной концентрации на границах базы движутся только за счёт диффузии.

Дрейфовым называют биполярный транзистор, у которого примесь в базе распределена неравномерно. В этом случае электрическое поле внутри базы вызывает появление дрейфового движения носителей заряда дополнительно к диффузионному.
