Динамические гасители или антивибраторы широко применяются в машинах работающих в установившихся режимах для отстройки от резонансных частот (например, в судовых двигателях внутреннего сгорания). Динамические гасители могут быть выполнены в виде упругого или физического маятника. Рассмотрим простейший линейный упругий динамический гаситель (рис.9.4). Принцип действия динамического гасителя заключается в создании гасителем силы направленной противоположно возмущающей силе. Настройка динамического гасителя заключается в подборе его собственной частоты: собственная частота гасителя должна быть равна частоте тех колебаний, амплитуду которых необходимо уменьшить (“погасить”)
 < TR>
|
где w 0г - собственная частота гасителя, mг - масса гасителя, сг - жесткость пружины гасителя.
Уравнения движения системы с динамическим гасителем, схема которого изображена на рис. 9.4
 < TR>
|
где D x = x - xг - деформация пружины гасителя.
 < TR>
|
| Рис 9.4 |

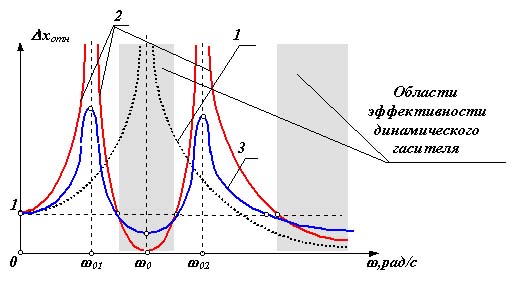

На рис. 9.5 приведены амплитудно-частотные характеристики этой системы без динамического гасителя и с динамическим гасителем. Как видно из этих характеристик, при установке динамического гасителя амплитуда на частоте настройки резко снижается, однако в системе вместо одной собственной частоты возникает две. Поэтому динамические гасители эффективны только в узком диапазоне частот вблизи частоты настройки гасителя. Изображенные на рисунке кривые 1 и 2 относятся к динамическому гасителю без демпфирования. При наличии в системе демпферов форма кривой изменяется (кривая 3): амплитуды в зонах гашения увеличиваются, а зонах резонанса - уменьшаются.
|
|
|
 < TR>
|
Подробнее с вопросами виброзащиты машин можно познакомиться в учебной [ 9.1, 9.2 ] или специальной литературе [ 9.3, 9.4 ].
