Метрические задачи.
Пересечение плоских фигур.
Для построения линии пересечения плоских фигур рекомендуется найти точки встречи двух сторон одной плоской фигуры с плоскостью другой фигуры.
Метрические задачи - задачи, в которых определяют размеры геометрических элементов и расстояния между ними.
Построение взаимно перпендикулярных прямых и плоскостей, наряду с определением расстояния между двумя точками, являются основными графическими операциями при решении метрических задач.
| 8. Перпендикулярность прямой и плоскости. 9. Перпендикулярность прямых общего положения. 10. Перпендикулярность плоскостей. | Лекции: 1 2 3 4 5 6 7 8 9 10 11 12 13 |
Прямая перпендикулярна плоскости, если она перпендикулярна каждой из двух пересекающихся прямых, лежащих в плоскости.
Если в плоскости взять не произвольные пересекающиеся прямые, а ее горизонталь и фронталь, то появляется возможность воспользоваться теоремой о проецировании прямого угла:
Если в плоскости взять не произвольные пересекающиеся прямые, а ее горизонталь и фронталь, то появляется возможность воспользоваться теоремой о проецировании прямого угла:
"Если из двух взаимно перпендикулярных прямых одна прямая частного положения, то прямой угол между ними проецируется без искажения на ту плоскость проекций, которой параллельна прямая частного положения."
Дана плоскость Р, заданная фронталью и горизонталью Р(h
f) и точка К на этой плоскости К=fh. Нужно из точки К восстановить перпендикуляр к плоскости Р (n
P).

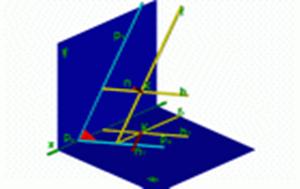

Рис.1
| n K; nf; nh. Следуя теореме о проецировании прямого угла n1h1 и n2f2.
|
Рис.2
|
Следовательно, если прямая перпендикулярна плоскости, то её горизонтальная проекция перпендикулярна горизонтальной проекции горизонтали, а фронтальная проекция - фронтальной проекции фронтали.
Так как h1
PH, а f2PV, то n1PH и n2PV.
То есть, если прямая перпендикулярна плоскости, то её горизонтальная проекция перпендикулярна горизонтальному следу плоскости, а фронтальная проекция - фронтальному следу плоскости.
Пример 1: Даны плоскость Р, заданная следами, и точка А. Нужно опустить из точки А перпендикуляр на плоскость Р и найти его основание.

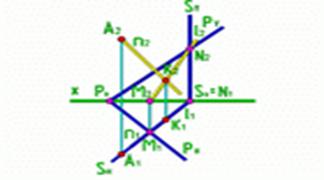

Рис.3
| A n n2PV n1PH nS SH
|
Пример 2: Даны плоскость Р, заданная треугольником BCD, и точка А. Нужно из точки А опустить перпендикуляр на плоскость Р(
BCD) и найти его основание.

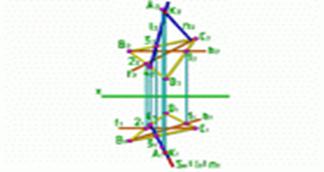

Рис.4
| [B1]h [C2]f n2f2 n1h1 nS SH l=SP K=ln
|
