Защита от понижения напряжения

При групповом запуске или самозапуске понижается напряжение на шинах, у двигателей повышается потребляемый ток, дополнительно снижается напряжение, что приводит к увеличению времени самозапуска. Для предотвращения работы двигателя при глубоком снижении напряжения предусматривается защита от понижения напряжения (рис. 7.5). В качестве измерительного органа защиты используется реле напряжения.

Напряжение срабатывания защиты электродвигателей неответственных механизмов

, (7.10)

где k_ОТС – коэффициент отстройки, k_ОТС=1,2…1,3, k_В – коэффициент возврата, для реле минимального действия k_В>1, (для РН-54 k_В=1,25); U_МIN,Р – минимально возможное напряжение в рабочем режиме, принимается U_МIN,Р=0,9×U_НОМ.

Рисунок 7.5. Защита от понижения напряжения

Для электродвигателей ответственных механизмов принимается U_С,З=0,5×U_НОМ.

Время срабатывания защиты [25]

с _.; (7.11)

7.6 Защита от замыкания обмотки статора на корпус

Защита отстраивается от броска собственного емкостного тока I_С при внешнем замыкании на землю:

, (7.12)

где k_Б ― коэффициент, учитывающий бросок емкостного тока присоединения в начальный момент внешнего замыкания на землю, связанный с перезарядом распределенных емкостей сети, k_Б = 2 – 3 для реле РТЗ‑51, k_Б =3 – 4 для реле РТЗ‑50 и РТ‑40.

Реле защиты от замыканий на корпус обмотки статора подключаются к трансформатору тока нулевой последовательности (ТТНП), через который (рис. 7.6) продевается питающий кабель ЭД. Необходимо отметить, что заземление оболочки кабеля обязательно должно проходить через ТТНП во избежание неправильных срабатываний защиты от наведенных блуждающих токов на оболочку кабеля.

Собственный емкостный ток I_С присоединения складывается из собственного емкостного тока кабельной линии I_С,КЛЭП и собственного емкостного тока электродвигателя I_С,ДВ

, (7.13)

, (7.14)

, (7.15)

где I_{С, УД} ― утроенная величина собственного емкостного тока одного километра КЛЭП, l ― длина КЛЭП, U_Ф ― фазное напряжение, f ― промышленная частота, ×C_ДВ ―×емкость двигателя, которая для неявнополюсных синхронных и асинхронных ЭД с короткозамкнутым ротором может быть рассчитана по формуле

, (7.16)

для остальных ЭД:

, (7.17)

где S_НОМ,ДВ ― номинальная мощность ЭД, МВА; U_НОМ ― номинальное линейное напряжение ЭД, кВ; n_НОМ ― номинальная частота вращения ЭД, об/мин.

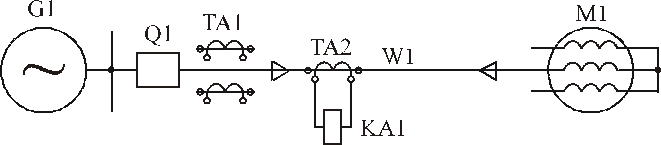

Принципиальная схема защиты от замыкания обмотки статора на корпус приведена на рис. 7.7. Здесь ТА2 ― ТТНП.

Рисунок 7.7. Защита от замыкания обмотки статора на корпус

Защита срабатывает на отключение без выдержки времени (если это необходимо по условиям технологии ― взрыво- и пожароопасные помещения) или с выдержкой времени:

с _.; (7.18)

так как на промышленных предприятиях на механизмах может присутствовать опасно высокий потенциал прикосновения.

Коэффициент чувствительности защиты в сетях с изолированной нейтралью рассчитывается по выражению

. (7.19)
