Распределение напряжения вдоль гирлянды изоляторов

Таблица 3.1 - Основные характеристики некоторых типов изоляторов

Гирлянда изоляторов, составленная из подвесных тарельчатых изоляторов, является одной из наиболее часто встречающихся видов изоляции проводов воздушных линий и контактной сети. Напряжение, приложенное к гирлянде изоляторов, распределяется неравномерно, и на разные изоляторы приходятся разные доли напряжений, что снижает напряжение начала короны и напряжение перекрытия гирлянды. В наиболее неблагоприятной ситуации оказывается изолятор, ближайший к проводу.

Основной причиной неодинаковых напряжений на изоляторах можно считать наличие паразитных емкостей металлических частей изоляторов по отношению к земле (рис. 2.4). В гирлянде можно различить три вида емкостей: собственные емкости изоляторов C ₀, емкости металлических частей по отношению к земле C ₁ и емкости по отношению к проводу C ₂. Порядок величин емкостей примерно таков: C ₀≈50 пФ, C ₁≈5 пФ, C ₂≈0.5 пФ.

Рисунок 3.1 - Гирлянда изоляторов и схема замещения гирлянды

В первом приближении емкостью изоляторов по отношению к проводу можно пренебречь, и тогда схема замещения гирлянды сухих изоляторов выглядит как на рис. 2.4,б. При переменном напряжении по емкостным элементам протекает емкостный ток, и ток первого снизу изолятора разветвляется на ток емкостного элемента по отношению к земле и ток оставшейся части гирлянды. Через второй снизу изолятор течет емкостный ток меньшей величины, и падение напряжения максимально на нижнем, ближайшем к проводу изоляторе, который находится в наихудших условиях. При числе изоляторов больше трех-четырех минимальное напряжение приходится, однако, не на самый верхний изолятор. Наличие емкостей C ₂ приводит к некоторому выравниванию неравномерности падений напряжения и минимальное напряжение оказывается на втором-третьем (или далее, в зависимости от числа изоляторов в гирлянде) изоляторе сверху. На рис. 2.5 показано распределение напряжения на гирлянде из 22 изоляторов линии 500 кВ; на один изолятор приходится от 9 до 29 кВ при среднем значении 13 кВ.

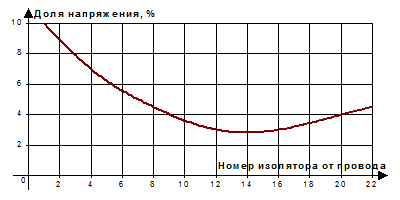

Рисунок 3.2. - Доля напряжения на изоляторах в гирлянде из 22 изоляторов

Для выравнивания напряжения по изоляторам гирлянды применяют экраны в виде тороидов, овалов, восьмерок, закрепляемых снизу гирлянды; на линиях с расщепленными фазами утапливают ближайшие изоляторы между проводами расщепленной фазы; расщепляют гирлянду около провода на две. Все эти меры выравнивают распределение напряжения из-за увеличения емкости C ₂.
