Тема 1.2. КОЛЛЕКТОРСКИЕ СВОЙСТВА ГОРНЫХ ПОРОД
Типы пород-коллекторов
Подавляющая часть нефтяных и газовых месторождений приурочена к коллекторам трёх типов – гранулярным, трещинным и смешанного строения. К первому типу относятся коллекторы, сложенные песчано-алевритовыми породами, поровое пространство которых состоит из межзерновых полостей. Подобным строением порового пространства характеризуются также некоторые пласты известняков и доломитов. В чисто трещиноватых коллекторах (сложенных преимущественно карбонатами) поровое пространство образуется системой трещин. При этом участки коллектора между трещинами представляют собой плотные малопроницаемые нетрещиноватые блоки пород, поровое пространство которых практически не участвует в процессах фильтрации. На практике, однако, чаще всего встречаются трещиноватые коллекторы смешанного типа, поровое пространство которых включает как системы трещин, так и поровое пространство блоков, а также каверны и карст.
|
|
Анализ показывает, что около 60% запасов нефти в мире приурочено к песчаным пластам и песчаникам, 39% – к карбонатным отложениям, 1% – к выветренным метаморфическим и изверженным породам. Следовательно, породы осадочного происхождения – основные коллекторы нефти и газа.
В связи с разнообразием условий формирования осадков коллекторские свойства пластов различных месторождений могут изменяться в широких пределах. Характерные особенности большинства коллекторов – слоистость их строения и изменение во всех направлениях свойств пород, толщины пластов и других параметров.
Нефтяной пласт представляет собой горную породу, пропитанную нефтью, газом и водой.
Свойства горной породы вмещать (обусловлено пористостью горной породы) и пропускать (обусловлено проницаемостью) через себя жидкость называются фильтрационно-ёмкостными свойствами (ФЕС).
Фильтрационные и коллекторские свойства пород нефтяных пластов характеризуются следующими основными показателями:
- пористостью;
- проницаемостью;
- капиллярными свойствами;
- удельной поверхностью;
- механическими свойствами.
Рассмотрим подробнее каждый из этих параметров.
Под пористостью горной породы понимается наличие в ней пор (пустот). Пористость характеризует способность горной породы вмещать жидкости и газы.
В зависимости от происхождения различают следующие виды пор:
1. Поры между зёрнами обломочного материала (межкристаллические). Это первичные поры, образовавшиеся одновременно с формированием породы.
2. Поры растворения – образовались в результате циркуляции подземных вод.
3. Пустоты и трещины, образованные за счёт процессов растворения минеральной составляющей породы активными флюидами и образование карста.
|
|
4. Поры и трещины, возникшие под влиянием химических процессов, например, превращение известняка (СаСО3) в доломит (МgСО3) – при доломитизации идёт сокращение объёмов породы на 12%.
5. Пустоты и трещины, образованные за счёт выветривания, эрозионных процессов, закарстовывания.
Виды пор (2)-(5) – это так называемые вторичные поры, возникшие при геолого-химических процессах.
Объём пор зависит от:
- формы зёрен;
- сортировки зёрен (чем лучше отсортирован материал, тем выше пористость);
- размера зёрен;
- укладки зёрен – при кубической укладке пористость составляет» 47,6%, при ромбической укладке – 25,96% (см. рис. 1.1);
- однородности и окатанности зёрен;
- вида цемента (см. рис. 1.2).

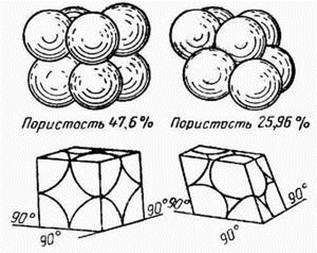

Рис. 1.1. Различная укладка сферических зёрен одного размера, составляющих пористый материал: а – менее плотная кубическая укладка, б – более компактная ромбическая укладка

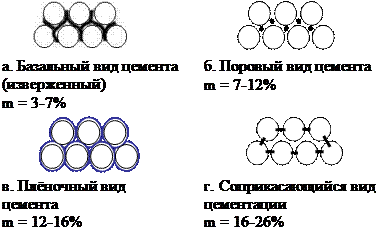

Рис. 1.2. Разновидности цемента горных пород
Не все виды пор заполняются флюидами, газами, нефтью. Часть пор бывает изолирована, в основном, это внутренние поры.
Виды пористости
Общая (полная, абсолютная) пористость – суммарный объём всех пор (Vпор), открытых и закрытых.
Пористость открытая эквивалентна объёму сообщающихся (Vсообщ) между собой пор.
На практике для характеристики пористости используется коэффициент пористости (m), выраженный в долях или в процентах.
Коэффициент общей (полной, абсолютной) пористости (mп) в процентах зависит от объема всех пор:
. (1.1)
Коэффициент открытой пористости (mо) зависит от объёма сообщающихся между собой пор:
. (1.2)
Коэффициент эффективной пористости (mэф.) оценивает фильтрацию в породе жидкости или газа, и зависит от объёма пор (Vпор фильтр), через которые идёт фильтрация.
(1.3)
Для зернистых пород, содержащих малое или среднее количество цементирующего материала, общая и эффективная пористость примерно равны. Для пород, содержащих большое количество цемента, между эффективной и общей пористостью наблюдается существенное различие.
Для коэффициентов пористости всегда выполняется соотношение:
mп > mo > mэф. (1.4)
Для хороших коллекторов пористость лежит в пределах 15-25%
Поровые каналы нефтяных пластов условно подразделяются на три группы:
субкапиллярные (размер пор < 0,0002 мм) – практически непроницаемые: глины, глинистые сланцы, эвапориты (соль, гипс, ангидрит);
капиллярные (размер пор от 0,0002 до 0,5 мм);
сверхкапиллярные > 0,5 мм.
По крупным (сверхкапиллярным) каналам и порам движение нефти, воды, газа происходит свободно, а по капиллярам – при значительном участии капиллярных сил.
В субкапиллярных каналах жидкость удерживается межмолекулярными силами (силой притяжения стенок каналов), поэтому практически никакого движения не происходит.
Породы, поры которых представлены в основном субкапиллярными каналами, независимо от пористости практически непроницаемы для жидкостей и газов (глины, глинистые сланцы).
Таблица 1 Коэффициенты пористости некоторых осадочных пород
Горная порода | Пористость, % |
Глинистые сланцы | 0,54-1,4 |
Глины | 6,0-50,0 |
Пески | 6,0-52 |
Песчаники | 3,5-29,0 |
Известняки | до 33 |
Доломиты | до 39 |
Известняки и доломиты, как покрышки | 0,65-2,5 |
Пористость пород продуктивных пластов определяют в лабораторных условиях по керновому материалу. Пористость пласта на больших участках определяется статистически по большому числу исследованных образцов керна.
С пористостью связаны величины насыщения пласта флюидами: водонасыщенность (Sв), газонасыщенность (Sг), нефтенасыщенность (Sн), величины, выраженные в долях или в процентах.
Связь пористости и коэффициента насыщенности (в долях):
|
|
. (1.5)
Sнасыщ = 1; Sг = 1 – (SB + SH). (1.6)
Общая и открытая пористость зависят от:
глубины залегания, падает с увеличением глубины (рис. 1.3.);
от плотности пород;
количества цемента и др.
