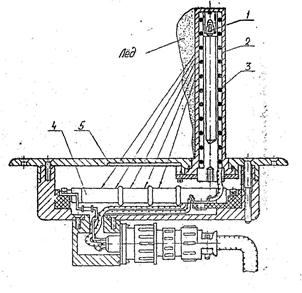

Рис. 3 Радиоизотопный датчик обледенения РИО-3

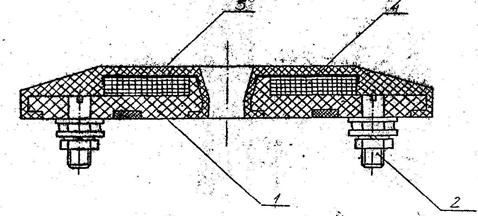

Рис.10 Индуктор

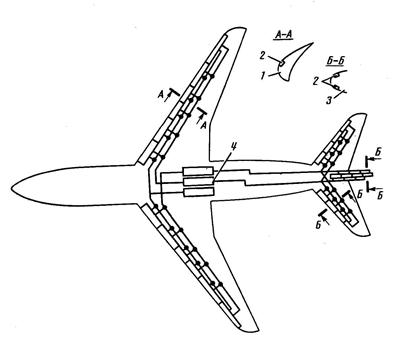

Рис.9 Схема электроимпульсной ПОС

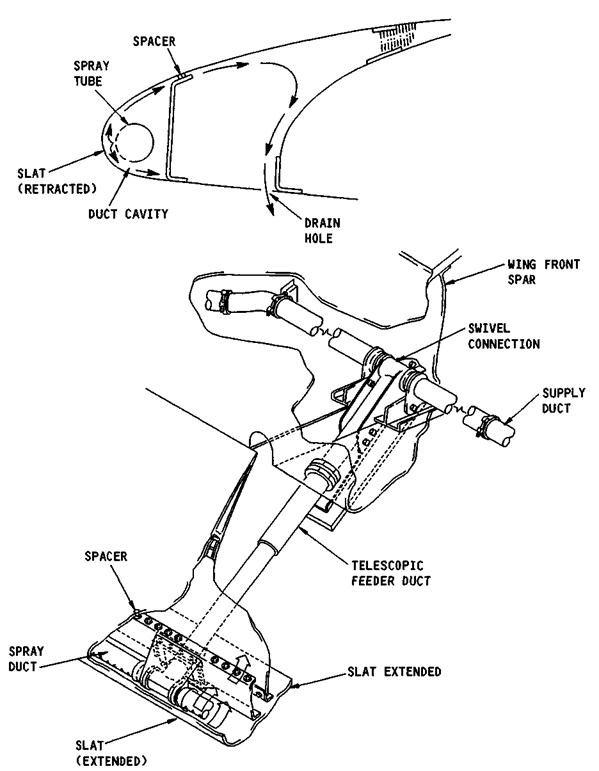

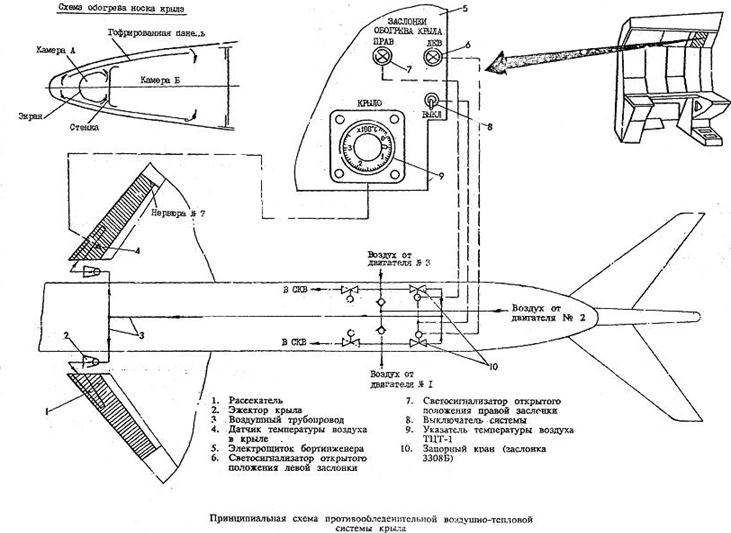

Рис. 6 Устройство обогрева носков крыла самолёта Boeing-737-500
Рис. 5 Обогреваемая обечайка воздухозаборника
Электротепловые ПОС

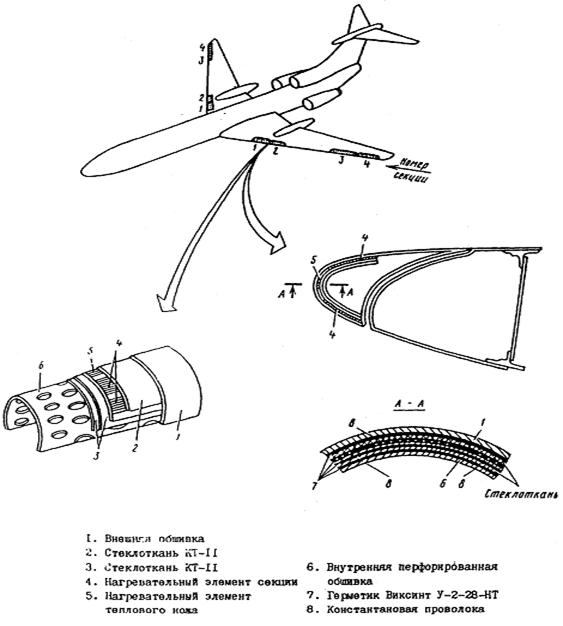

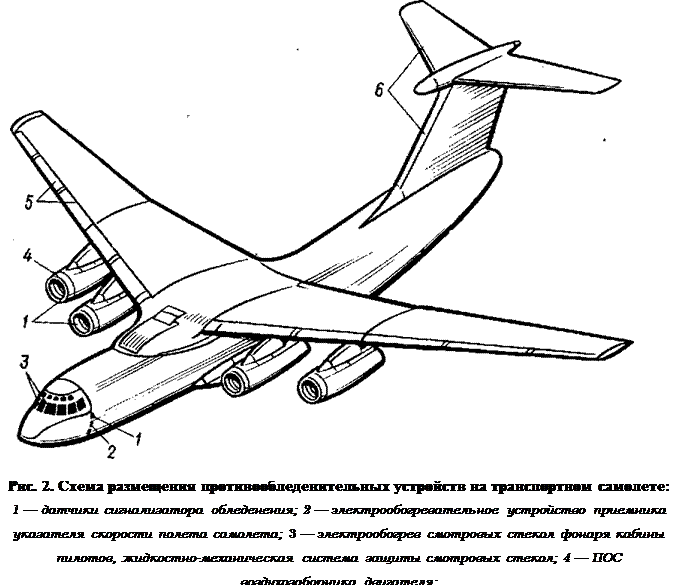

Электротепловые системы (рис.7) применяются для защиты от обледенения воздушных винтов, лобовых стекол фонаря кабины пилотов и наряду с воздушно-тепловыми системами - для обогрева крыла, стабилизатора и киля.
Электрообогрев достигается пропусканием электрического тока через материал с большим омическим сопротивлением. Токопроводящий слой выполняется в виде отдельных проволочек, сетки или пленки, которые заделываются с обеих сторон слоями изоляции. На крыле и оперении внешний слой изоляции имеет хорошую теплопроводность, внутренний слой - высокие теплоизоляционные свойства. Противообледенительное устройство носовой части крыла показано на рис.7. На лопастях воздушных винтов нагревательные элементы защищены от повреждений накладками из нержавеющей стали или титанового сплава.
|
|

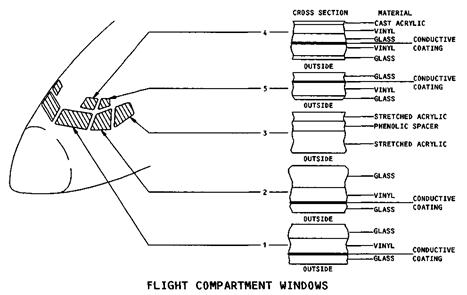

Обогрев с применением прозрачной токопроводящей пленки применяется для лобовых стекол фонаря кабины пилотов (рис.8).
|
Пленку наносят на внутреннюю поверхность внешнего стекла методом напыления. Пленочный обогрев применяется иногда на тонком крыле, стабилизаторе, киле. В этом случае на обшивку методом напыления наносят электротеплоизоляционный слой, а на него - токопроводящую пленку. Сверху пленку покрывают слоем изоляции и защищают абразивостойким покрытием.
Электротепловые системы могут быть непрерывного и циклического действия. Системы циклического действия крыла и оперения имеют обычно тепловые ножи. На лопастях воздушных винтов тепловые ножи не предусматриваются, так как подтаявший лед легко сбрасывается с них действием центробежных сил
Механические ПОС
Принцип действия механических систем основан на скалывании льда механическим путем. Такое удаление льда применяется на крыле и оперении. Существует два вида механических систем: пневматическая и электроимпульсная.
Пневматическая система имеет на защищаемой поверхности протектор из эластичного материала (резины, прорезиненной ткани) со встроенными в нем продольными или поперечными камерами. Протектор разбит на ряд секций, в которые поочередно подается сжатый воздух под давлением 120 - 130 кПа. Воздух раздувает камеры протектора, скалывая лед, который уносится воздушным потоком. При выключении подачи воздух из камер отсасывается эжектором и сбрасывается в атмосферу.
|
|
Пневматическая ПОС имеет небольшую массу, простую конструкцию и при циклической работе не требует большого расхода воздуха, однако протектор увеличивает профильное сопротивление крыла (оперения) не только в рабочем, но и в нерабочем состоянии, особенно в системах с продольными камерами. Протектор имеет ограниченный ресурс, так как его материал от действия динамических нагрузок и атмосферных условий постепенно теряет свои свойства.
Пневматические системы применяют на самолетах, летающих со скоростями не более 600 км/ч, поскольку на более высоких скоростях протектор самопроизвольно деформируется под действием аэродинамических сил.
Электроимпульсная система (рис.9) находит все более широкое применение на современных самолетах для защиты от обледенения крыла и оперения.
1- предкрылок; 2- индуктор; 3- стабилизатор (киль); 4- блок конденсаторов.
Рабочие элементы системы - индукторы (рис. 10), закрепленные с внутренней стороны обшивки вдоль передней кромки защищаемой поверхности. Индуктор представляет собой катушку из медной проволоки, на которую с высоковольтных конденсаторов подаются кратковременные импульсы тока высокого напряжения. Электрический заряд создает в индукторе кратковременное магнитное поле, индуцирующее вихревые токи в обшивку. Создаваемая таким
образом сила отталкивания вызывает упругую деформацию обшивки с малой амплитудой и большим ускорением и проявляется в форме удара, который производит раскалывание льда на поверхности обшивки.
1- каркас; 2- болт клеммный; 3- оболочка; 4- катушка возбуждения.
Система работает циклически. Для этой цели индукторы разбиты на группы, включаемые в работу последовательно. На каждую группу индукторов подается два-три импульса энергии с промежутком в 2 - 3 с, необходимым для подзарядки конденсаторов. Включение системы в работу осуществляется автоматически от сигнализатора обледенения и вручную.

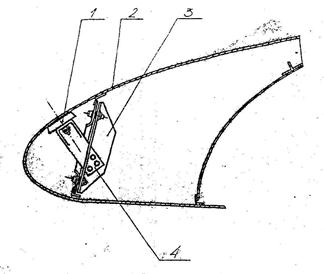

Рис.11 Установка индукторов в носке крыла
Система экономична, имеет небольшую массу, не создает барьерного льда, образующегося в тепловых системах при растекании воды. Недостаток системы - большой шум при работе.
Жидкостные ПОС

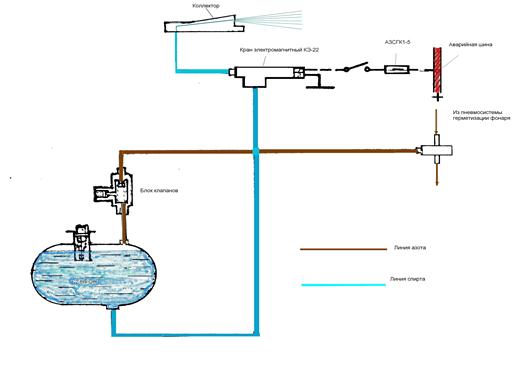

Жидкостные системы используются в качестве вспомогательного средства, предназначенного для удаления льда с лобовых стекол фонаря кабины пилотов, в некоторых случаях применяются для удаления льда с лопастей воздушных винтов. В качестве рабочей жидкости используется этиловый спирт, подаваемый на стекла через форсунки или другие распределительные устройства, а на лопасти вращающегося винта под действием центробежных сил.
Спирт, смешиваясь с переохлажденными каплями воды, понижает температуру их замерзания и предотвращает образование льда. Со стекла смесь удаляется стеклоочистителями, с винтов - центробежными силами.
Жидкостные системы в настоящее время применяются в основном в профилактических целях, поскольку малоэффективны при наличии льда на защищаемой поверхности.
Эффективность противообледенительных систем во многом зависит от своевременности обнаружения начала обледенения. Для этого ВС имеют сигнализаторы обледенения. Датчики сигнализаторов устанавливают в воздухозаборниках двигателей и в местах с наименьшим искажением воздушного потока. Сигнализаторы обледенения могут быть автономными приборами или входить в состав противообледенительных систем. Сигнализаторы делятся на две группы - прямого и косвенного действий.
Сигнализаторы прямого действия реагирует на слой льда, образовавшегося на датчике (РИО, ДСЛ). Он имеет пониженную чувствительность, так как для нарастания льда на датчике требуется время.
Сигнализатор косвенного действия реагирует на состояние внешней воздушной среды. Простейший сигнализатор прямого действия представляет собой штырь, установленный в поле зрения пилотов. По такому указателю приближенно можно определить начало обледенения и толщину льда. Широко распространены радиоизотопные сигнализаторы прямого действия. Их работа основана на ослаблении радиоактивного излучения при прохождении через слой льда, образующегося на поверхности датчика. Такой сигнализатор дает возможность установить начало и конец обледенения, непрерывно определять толщину льда и интенсивность обледенения. Датчик радиоизотопного сигнализатора (рис.3) в верхней части штыря имеет герметичный патрон с радиоактивным изотопом, облучающим газоразрядный счетчик. По всей высоте штыря намотан нагревательный элемент для периодического нагревания экрана и сбрасывания образовавшегося льда с целью обнаружения момента прекращения обледенения. Датчик радиоизотопного сигнализатора дает возможность автоматического включения в работу противообледенительной системы. Сигнализаторы обледенения косвенного действия реагируют на присутствие в атмосфере переохлажденных капель воды путем измерения теплоотдачи, электропроводности, электросопротивления и других характеристик воздуха. Такие сигнализаторы имеют высокую чувствительность, но не всегда отличают обычные капли воды от переохлажденных. Для исключения ложных срабатываний при положительных температурах воздуха в них устанавливают датчики температуры.
|
|
1- радиоактивное вещество; 2- стенка штыря; 3- нагревательный элемент; 4- счетчик частиц;
5- окно
