Для преобразования, или трансформации, трехфазного тока можно использовать три однофазных трансформатора (рисунок 1), обмотки которых соединяются по схеме звезды или треугольника и присоединяются к трехфазной сети. Такое устройство называется трехфазной трансформаторной группой или групповым трансформатором. Чаще, однако, применяются трехфазные трансформаторы с общим для всех фаз магнитопроводом, так как такие трансформаторы компактнее и дешевле.
Рисунок 1. Трехфазная трансформаторная группа
Рисунок 2. Идея образования трехфазного трехстержневого трансформатора
Идея образования трехфазного трансформатора стержневого типа показана на рисунке 2. Если для трехфазных синусоидальных токов соблюдается условие
ia + ib + ic = 0,
то для синусоидальных потоков трех трансформаторов (рисунок 2, а) также соблюдается условие
Фa + Фb + Фc = 0
Поэтому, если объединить три стержня 1, 2 и 3 (рисунок 2, а) в общий стержень, то поток в этом стержне будет равен нулю и этот стержень можно удалить. Тогда получим трехфазный трехстержневой трансформатор, показанный на рисунке 2, б. Конструкцию этого трансформатора можно упростить, расположив все три стержня в одной плоскости (рисунок 2, в). Эта последняя конструкция была предложена М. О. Доливо-Добровольским в 1889 году и получила всеобщее распространение. Такой магнитопровод не вполне симметричен, так как длина магнитных линий средней фазы несколько короче, чем для крайних, однако влияние этой несимметрии весьма незначительно.
|
|

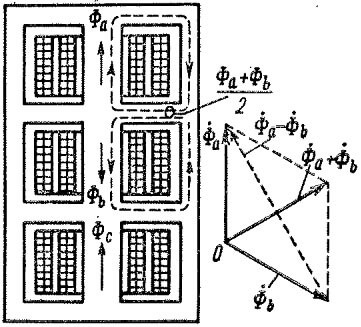

Трехфазный броневой трансформатор (рисунок 4) можно рассматривать как три однофазных броневых трансформатора, поставленные рядом или друг над другом. При этом средняя фаза имеет обратное включение относительно крайних, чтобы в соприкасающихся частях магнитной системы потоки фаз складывались, а не вычитались. Так как
то при таком включении средней фазы поток в соприкасающихся частях магнитной системы уменьшается в √3 раза, и во столько же раз можно уменьшить сечение этих частей магнитопровода. При этом потоки во всех частях ярма равны половине потока стержней.
Рисунок 4. Устройство трехфазного броневого трансформатора
В броневых трансформаторах коэффициент электромагнитной связи между обмотками несколько больше, чем в стержневых, и поэтому броневые трансформаторы в электромагнитном отношении несколько совершеннее. Однако это преимущество не имеет большого значения. Поскольку броневые трансформаторы сложнее по конструкции, в России силовых трансформаторов броневой конструкции не строят.
С увеличением мощности трансформаторов возрастают их размеры и трудности транспортировки по железным дорогам. Поэтому в трансформаторах мощностью Sн > 80 – 100 МВ×А на фазу и напряжением 220 – 500 кВ применяют бронестержневую или многостержневую конструкцию. Такие конструкции получаются, если у трансформаторов вида показанных на рисунках 1, а и 3, в добавить слева и справа по одному боковому ярму (рисунок 5). При этом магнитный поток в верхнем и нижнем ярмах разветвляется и в случае, изображенном на рисунке 5, а, уменьшается в два раза, а в случае на рисунке 5, б – в раза по сравнению с рисунками 1, а и 3, в. Во столько же раз можно уменьшить сечение ярем, в результате чего высота магнитопроводов уменьшается.
|
|
Рисунок 5. Устройство бронестержневых трансформаторов
Преимущественно применяются трехфазные трансформаторы с общей магнитной системой. Трехфазные группы однофазных трансформаторов используются, во-первых, при весьма больших мощностях (Sн > 300 МВ×А), когда транспорт трехфазного трансформатора становится весьма затруднительным или невозможным, и, во-вторых, иногда при Sн > 30 МВ×А, когда применение однофазных трансформаторов позволяет уменьшить резервную мощность на случай аварии или ремонта.
