Следует учесть, что независимых переменных в данном случае две (x и y), в отличие от ранее рассмотренных случаев графиков на плоскости. Соответственно, для построения графика надо рассмотреть все варианты изменения каждой из них в заданном интервале от -2 до 2,(важно: переменные меняются независимо друг от друга, т.е. если шаг для каждой будет равен 0,2 то, соответственно, на заданных интервалах будет 20 значений x и 20 значений y, а для z будет необходимо найти 20×20=400 значений).
В первых двух строках листа запишем пояснение – формулировку задания.
В 4-ой строке начиная со столбца B запишем значения независимой переменной x на интервале от -2 до 2, задав
- начальное значение -2 (в ячейке В4),
- второе значение, отстоящее от первого на величину шага 0,2и -1,8 (в ячейке C4)и затем выделим обе ячейки и с использованием маркера автозаполнения заполним соответствующими значениями x диапазон B4:V4.
В ячейке A5 запишем первое значение независимой переменной y равное -2, в ячейке A6 – второе значение -1,8, и затем заполним диапазон A5:A25 последовательными значениями y.
Особое внимание следует обратить на пригодный для копирования ввод формулы для вычисления независимой переменной z. Записать формулу для первого, соответствующего x=-2 и y=-2 значения z (в ячейке B5) следует так, чтобы при копировании в ячейки справа и снизу от B5 сохранялись бы ссылки на строку 4 (в которой размещены значения x) и на столбец A (в котором размещены значения y).
Для этого в формуле для z (в ячейке B5), ссылающейся на ячейки B4 (первое значение x) и A5 (первое значение y) будем использовать смешанные ссылки (то есть такие, у которых абсолютной, не меняющейся при копировании будет только ссылка на номер строки или только ссылка на номер столбца, например B$4 или $A5, а вторая часть ссылки будет относительной, то есть меняющейся при копировании).
Справка (для лучшего понимания различий между типами ссылок можно сделать на отдельном листе).
Пусть
- в С3 введена формула =A1 (то есть относительная ссылка),
- в D3 – формула =A$1, (то есть смешанная ссылка– относительная ссылка на столбец A и абсолютная – на строку 1)
- в E3 - формула =$A1 (то есть смешанная ссылка– абсолютная ссылка на столбец A и относительная – на строку 1)
- в F3 - формула =$A$1 (то есть абсолютная ссылка)
Тогда при копировании четырех ячеек диапазонаC3:F3 в диапазон D4:G4 (на одну строку ниже и на один столбец правее) в ячейках будут размещены ссылки:
- в D4 - формула =B2 (то есть ссылка на ячейку также на одну строку ниже и на один столбец правее),
- в E4 – формула =B$1, (то ссылка на ячейку, размещенную на один столбец правее, но в той же, что и ранее строке 1 т.к. ссылка на строку 1 абсолютная и не меняется при копировании)
- в F4 - формула =$A2 (то ссылка на ячейку, размещенную на одну строку ниже, но в том же столбце A, поскольку ссылка на столбец A абсолютная и не меняется при копировании)
- в G3 - формула =$A$1 (то есть ссылка на ту же, что и ранее ячейку A1 поскольку ссылка абсолютная и не меняется при копировании)
Соответственно, записанная для z(-2,-2) в ячейке B5 формула будет иметь вид:
=COS(B$4^2+$A5^2+1)/(B$4^2+$A5^2+1)^(1/2)
Эту формулу следует скопировать в ячейку С6 и убедиться в том, что сохранились ссылки на 4 строку (х) и на столбец A (y).

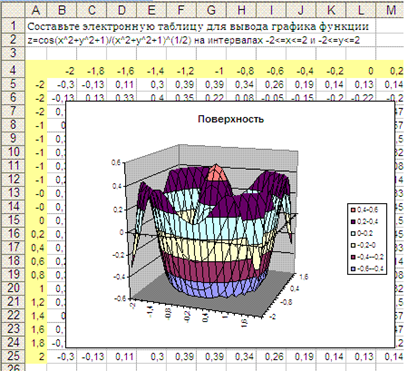

После копирования данной формулы в диапазон B5:V25 следует выделить диапазон A4:V25 и вызвать Мастер построения диаграмм, выбрать Тип диаграммы Поверхность и задать заголовок диаграммы (например, Диаграмма поверхности), после чего будет построена такая диаграмма:
