Расчет токов КЗ в установках выше 1 кВ

Основной причиной нарушения нормального режима работы системы электроснабжения является возникновение КЗ в сети или в элементах электрооборудования. Для снижения ущерба, обусловленного выходом из строя электрооборудования при протекании токов КЗ, а также для быстрого восстановления нормального режима работы системы электроснабжения необходимо правильно определять токи КЗ и по ним выбирать электрооборудование, защитную аппаратуру и средства ограничения токов КЗ.

При возникновении КЗ имеет место увеличение токов в фазах системы электроснабжения или электроустановок по сравнению с их значением в нормальном режиме работы. В свою очередь, это вызывает снижение напряжений в системе, которое особенно велико вблизи места КЗ.

В трехфазной сети различают следующие виды КЗ: трехфазные, двухфазные, однофазные и двойные замыкания на землю.

Трехфазные КЗ являются симметричными, так как в этом случае все фазы находятся в одинаковых условиях. Все остальные виды КЗ являются несимметричными, поскольку при каждом их них фазы находятся не в одинаковых условиях и значения токов и напряжений в той или иной мере искажаются.

Наиболее распространенным видом КЗ являются однофазные КЗ в сетях с глухо- и эффективно заземленной нейтралью. Значительно реже возникают двойные замыкания на землю, т. е. одновременное замыкание на землю разных фаз в различных точках сети, работающей с изолированной нейтралью.

Расчетным видом КЗ для выбора или проверки параметров электрооборудования обычно считают трехфазное КЗ. Однако для выбора или проверки уставок релейной защиты и автоматики требуется определение и несимметричных токов КЗ.

В зависимости от назначения расчета токов КЗ выбирают расчетную схему сети, определяют вид КЗ, местоположение точек КЗ на схеме и сопротивления элементов схемы замещения.

Расчет токов КЗ в установках напряжением выше 1 кВ имеет ряд особенностей по сравнению с расчетом токов КЗ в установках напряжением до 1 кВ. Эти особенности заключаются в следующем:

- активные сопротивления элементов системы электроснабжения при определении тока КЗ не учитывают, если выполняется условие x/r > 3, где r и x - суммарные активные и реактивные сопротивления элементов системы электроснабжения до точки КЗ;

- при определении тока КЗ учитывают подпитку от двигателей высокого напряжения: подпитку от синхронных двигателей учитывают как в ударном, так и в отключаемом токе КЗ; подпитку от асинхронных двигателей - только в ударном токе КЗ.

Для расчета токов КЗ составляют расчетную схему системы электроснабжения и на ее основе схему замещения. Расчетная схема представляет собой упрощенную однолинейную схему, на которой указывают все элементы системы электроснабжения и их параметры, влияющие на ток КЗ. Здесь же указывают точки, в которых необходимо определить ток КЗ. Схема замещения представляет собой электрическую схему, соответствующую расчетной схеме, в которой все магнитные связи заменены электрическими и все элементы системы электроснабжения представлены сопротивлениями.

Расчет токов КЗ выполняют в именованных или относительных единицах. Если расчет выполняют в именованных единицах, то для определения тока КЗ необходимо привести все электрические величины к напряжению ступени, на которой имеет место КЗ.

В практических расчетах токов КЗ обычно вместо номинальных напряжений используют средние значения напряжений.

При расчете в относительных единицах все величины сравнивают с базисными, в качестве которых принимают базисную мощность Sб и базисное напряжение Uб.

За базисную мощность принимают условную единицу мощности, например, 1000 МВ·А.

В качестве базисного напряжения принимают среднее напряжение той ступени, на которой имеет место КЗ (Uср = 6,3; 10,5; 21; 37; 115; 230 кВ). Сопротивления элементов системы электроснабжения приводят к базисным условиям. Для определения токов КЗ на расчетной схеме намечают характерные точки КЗ, в которых токи имеют максимальные значения. Как правило, это сборные шины ГПП, РУ, РП или начало питающих линий. Точки КЗ нумеруют в порядке их рассмотрения, начиная с высших ступеней. На основании расчетной схемы составляют схему замещения, которую путем последовательного и параллельного сложения сопротивлений, преобразования звезды сопротивлений в треугольник и обратно приводят к простому виду.

Ток КЗ в рассматриваемой точке определяют из выражения

Iк = Iб/Σx*,

где Iб - базисный ток той ступени, на которой рассматривают ток КЗ; Σx* - суммарное приведенное индуктивное сопротивление от источника питания до точки КЗ (если учитывают активное сопротивление, то вместо Σx* в формулу входит Σz* - полное приведенное сопротивление от источника питания до точки КЗ).

Для выбора и проверки электрооборудования по условию электродинамической стойкости необходимо знать наибольшее возможное мгновейное значение тока КЗ, которое называют ударным током и определяют по формуле

iуд = 1,41 Iп0 Kуд,

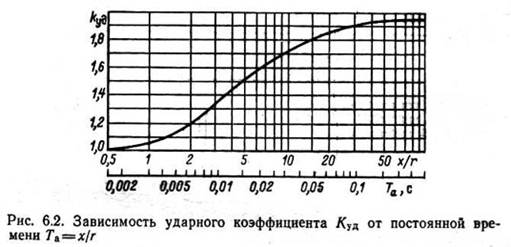

где Iп0 - значение периодической составляющей тока КЗ в начальный момент; Куд - ударный коэффициент, зависящий от постоянной времени Та апериодической составляющей тока КЗ; Та = хк / (314 rк); хк и rк - соответственно индуктивное и активное сопротивления цепи КЗ. При вычислении токов K3 в удаленных от генератора точках ударный коэффициент определяют по кривой зависимости Куд =f/(Та) (рис. 6.2).

При приближенных расчетах токов КЗ для определения действующего значения периодической составляющей тока КЗ от синхронных генераторов в произвольный момент времени при радиальной расчетной схеме следует применять метод типовых кривых. Он основан на использовании кривых изменения во времени отношения действующих значений периодической составляющей тока КЗ от генератора в произвольный и начальный моменты времени, т.е. γt = I пt/Iпо = f(t), построенных для разных удаленностей точки КЗ. При этом электрическая удаленность точки КЗ от синхронной машины характеризуется отношением действующего значения периодической составляющей тока генератора в начальный момент КЗ к его номинальному току.
