Картографическая проекция

Картографическая проекция – это способ перехода от реальной, геометрически сложной земной поверхности к плоскости карты. Для этого вначале переходят к математически правильной фигуре (конус, цилиндр), а затем изображение проектируется на плоскость, опять-таки с помощью строгих математических правил.

Сферическую поверхность невозможно развернуть на плоскость без деформаций – сжатий и растяжений. Значит, всякая карта имеет те или иные искажения. Различают искажения длин, площадей, углов и форм. На крупномасштабных картах искажения могут быть практически неощутимы, но на мелкомасштабных они бывают очень велики. Картографические проекции обладают разными свойствами в зависимости от характера и размера искажений.

Равноугольные (конформные) проекции сохраняют без искажений углы и формы малых объектов, зато в них резко деформируются длины и площади объектов. По картам в равноугольных проекциях удобно, например, прокладывать маршруты судов и самолетов, но невозможно измерять площади.

Равновеликие (эквивалентные) проекции не искажают площадей, но углы и формы объектов в них сильно искажены. Эти проекции хорошо приспособлены для определения площадей (например, размер государств, земельных угодий и др.).

Произвольные проекции имеют искажения длин, площадей и углов, но они распределяются по карте наиболее выгодным образом. Например, выбирают проекции с минимальными искажениями в центральной части, зато они резко возрастают по краям карты. Среди произвольных проекций выделяются равнопромежуточные, в которых искажения длин отсутствуют по одному из направлений: либо вдоль меридиана, либо вдоль параллели. Кроме того, существует большой класс условных проекций, при построении которых не пользуются геометрическими аналогиями, а лишь математическими уравнениями нужного вида.

Преобразования картографических проекций используются тогда, когда цифровая карта (или слой) выполнена в некоторой известной проекции или месторасположение объектов соответствуют их теоретическим координатам, но должны быть преобразованы в географические координаты либо в другую картографическую проекцию. Координаты точек пространственных объектов на компьютерной карте должны однозначно определять местоположение объектов на земной поверхности. Группа процедур, осуществляющая переход от одной проекции к другой, носит название проекционные преобразования.

Эти процедуры включают в себя как простые операции, например, пересчет координат при повороте, смещении, масштабировании, так и сложные операции (укладка объектов в систему опорных точек). В разных пакетах ГИС число операций проекционного преобразования различно: от сотен до их отсутствия.

Например, в ГИС ГеоГраф – несколько десятков, а в ArcInfo- сотни преобразований.

Проекции различают и по виду вспомогательной поверхности, используемой при переходе от эллипсоида или шара Земли к плоскости карты. Основные виды проекций, используемых в ГИС:

- конические;

- азимутальные;

- цилиндрические;

- поликонические;

- видоизмененные поликонические;

- псевдоцилиндрические;

- Гаусса-Крюгера.

По положению полюса сферических координат проекции

бывают:

- нормальные (прямые);

- поперечные;

- косые.

Географические координаты (угловые величины: широта и долгота) определяют положение любой точки относительно экватора и начального (Гринвичского) меридиана. На карту наносятся линии параллелей и меридианов. Параллель – это любая линия, все точки которой имеют одну и ту же географическую широту. Счет параллелей идет от экватора к северу и югу (от 0° до 90° северной или южной широты). Меридиан – это линия, все точки которой имеют одинаковую географическую долготу. По отношению к Гринвичскому меридиану различаются западные и восточные долготы (з.д. и в.д.), отсчитываемые от 0° и 180°. Линии меридианов и параллелей образуют картографическую сетку. Обычно на рамках карты подписывают значения основных меридианов и параллелей, иногда дают более дробные деления (например, через 5° или через 1°) для удобства отсчета координат. За большинством видов проекций стоит достаточно простой математический аппарат, переводящий географические координаты на эллипсоиде Земли в прямоугольные координаты на бумаге

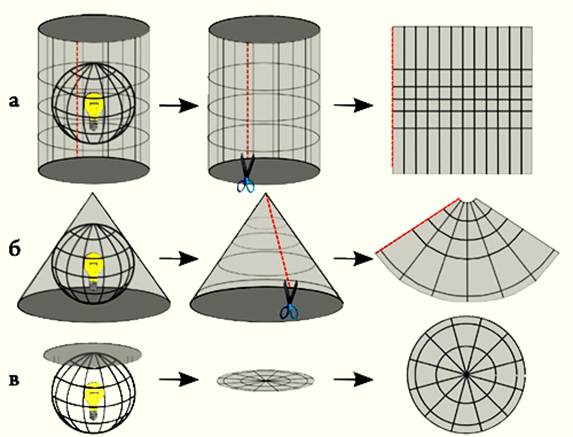

Классификация проекций по виду вспомогательной поверхности: цилиндрические, конические, азимутальные.

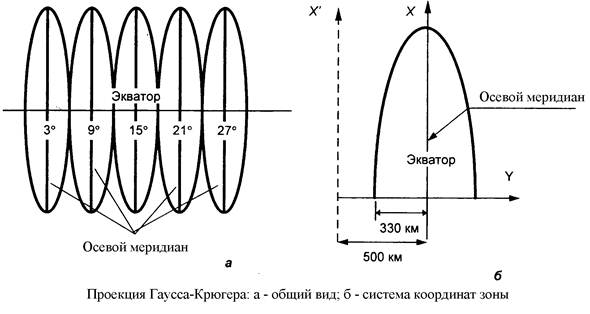

В России при создании топографических карт применяется равноугольная поперечная цилиндрическая проекция Гаусса-Крюгера:
