Структурная схема канала связи и электрические сигналы

Канал связи включает технические средства, обеспечивающие передачу сигнала от некоторою пункта А к пункту В. На рис.5 приведена структурная схема связи источника сообщения и получатели сообщения.

Рис. 5. Структурная схема системы связи: 1 – источник сообщения; 2 – преобразователь сообщения в сигнал; 3 – передатчик; 4 – приемник; 5 – преобразователь сигнала в сообщения; 6 – получатель сообщение.

Преобразователь в предающем устройстве преобразует сообщение которое имеет различную природу: в канале обратной связи – уровень напряжения ниже минимально допустимого или равный номинальному значению; в канале прямой связи с объектами – вид регулирования на повышение или понижение напряжения в первичный электрический сигнал b (t). В передатчике этот сигнал превращается во вторичный высокочастотный сигнал , являющийся функцией не только времена t, но и вида сообщения. В результате модулированные сигнал приводятся к виду, пригодному для передачи по используемой линии связи. Преобразование сообщения в сигнал должно быть обратимым, чтобы не потерять переданную информацию даже при отсутствии помех.

Линия связи – это, как правило, двухпроводная цепь, симметричный электрический, коаксиальный или волоконно – оптический кабель. При передаче сигнала по линии связи он может искажаться из – за помех . В результате на выходе линии связи сигнал описывается функцией λ , .

Приемное устройство обрабатывает этот сигнал, формируя в начале копию первичного сигналя на выходе приемника, а затеем копию переданного сообщения. Приемник на основе анализа , должен определить какой из возможных сообщений предавалось.

В данном проекте количество одновременно предаваемых сообщений зависит от числа тяговых подстанций (ТУ – КП) и от числа точек измерения уровня напряжения на межподстанционных зонах заданного участка железнодорожной линии. Их количество более единицы. Поэтому для каждого сообщения, передаваемого одновременно с другими сообщениями, требуется отдельный частотный канал, отличающийся своей несущей частотой .

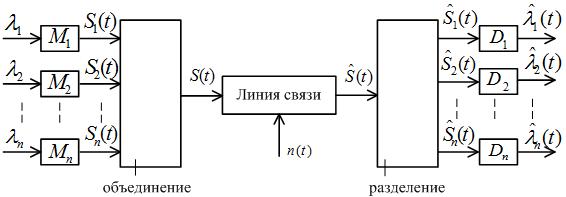

На рис. 6 приведена структурная схема многоканальной связи.

Рис. 6. Структурная схема многоканальной связи: модуляторы; демодуляторы

Сообщения от нескольких источников преобразуются модуляторами в электрические сигналы которые в устройстве уплотнения (объединения) преобразуются в групповой сигнал предаваемый по общей линии связи. Далее искаженный сигнал из которого выделяются с помощью фильтров копии индивидуальных сигналов преобразуемых канальными демодуляторами в копии соответствующих сообщений

Для организации многоканальной системы используются принципы частотного и временного разделения каналов. В данном проекте рекомендуется принимать частотное разделение каналов.
