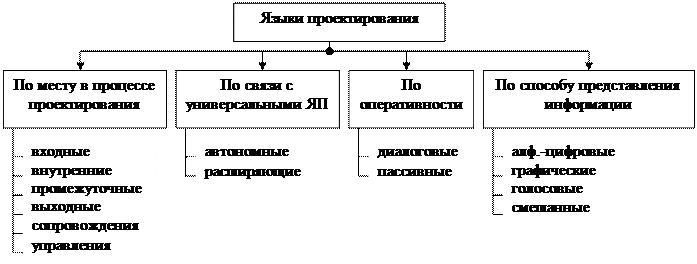

Классификация языков проектирования

Языки проектирования – языки, предназначенные для описания информации об объекте и процессе проектирования. Описанию на языке подлежат:

1) задание на проектирование;

2) проектные операции и процедуры;

3) проектные решения:

· промежуточные,

· конечные,

· типовые;

4) проектные документы.

а) Входные языки предназначены для задания исходной информации об объектах и целях проектирования. Эти языки представляют собой совокупность языков описания объектов, описания заданий и описания процессов. Под описанием объекта понимается описание структуры объекта (материал, структура системы), а также его свойства и характеристики. Это описание может включать описания взаимодействий между частями объектов, а также его взаимодействия с надсистемой и окружающей средой.

Описания процесса как объекта проектирования включает в себя описание результата процесса и заданных характеристик его выполнения во времени и пространстве. Для задач анализа и оптимизации с помощью языка описания объекта описываются структура и исходные параметры объекта. Для задач структурного синтеза описываются техническое задание и, возможно, исходный вариант объекта или его анализа.

Язык описания задания предназначен для идентификации заданий, описания их характеристик и указания последовательности выполнения проектных процедур.

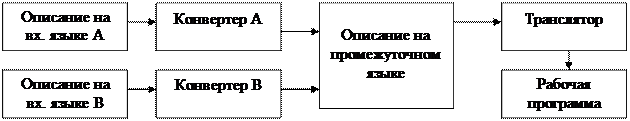

б) Внутренние и промежуточные языки предназначены для представления информации на определенных стадиях и обработки в ЭВМ. Их появление объясняется выделением в САПР независимых подсистем: ввода, анализа, вывода информации. Достоинство этих языков в том, что в отличие от входных языков (характеризующихся большим разнообразием, узкой проблемной ориентацией и изменчивостью при адаптации САПР), они являются унифицированными и более универсальными. Их недостаток – громоздкость (из-за универсальности) и неудобство при непосредственном использовании пользователем. Для устранения последнего недостатка используется многоуровневое лингвистическое обеспечение. Преимущество такого подхода в том, что программа легко настраивается на новые подклассы объектов. Для включения в систему нового входного языка достаточно разработать только конвертер с этого языка на промежуточный. Наиболее сложная часть системы – основной языковой процессор – остается при этом без изменений.

в) Выходные языки предназначены для представления результатов выполнения проектных процедур на компьютере, в форме удобной для последующего использования.

г) Языки сопровождения и управления предназначены непосредственного общения пользователя с компьютером в процессе решения задачи. Эти языки включают средства для корректировки и редактирования входных данных (заданий на проектирование) и содержат элементы входных языков, а также язык диагностических сообщений о допущенных ошибках.

д) Автономные языки имеют собственные грамматики, соответствующий транслятор и могут применяться независимо от других языков программирования.

е) Расширяющие языки строятся на основе грамматики другого языка и являются его проблемно-ориентированными дополнениями. Базой для расширения служат чаще всего универсальные языки.

ж) Диалоговые языки обеспечивают взаимодействие проектировщика и ЭВМ на основе взаимного обмена сообщениями в реальном режиме времени. Различают активный и пассивный диалоги и, следовательно, активные и пассивные диалоговые языки.

В пассивном диалоговом режиме инициатива диалога принадлежит системе. Прерывание процесса проектирования и обращение к пользователю с помощью диалоговых программным средств. Обращение к пользователю м.б. следующих видов: запрос, информационное сообщение, подсказка.

В активном диалоговом режиме инициатива двухсторонняя, обеспечивается посредством когнитивной компьютерной графики (например, пиктограмм), или средствами обработки естественного языка.

з) Пассивные языки позволяют задавать входные данные и последовательность проектных операций и процедур в виде символического описания с последующей трансляцией этих описаний и выполнения в режиме пакетной обработки.

и) Алфавитно-цифровые языки. Информация представляется в виде строк символов или таблиц.

к) Графические языки. Информация представляется в виде чертеже, графиков, схем и т.д.

л) Голосовые языки. Основываются на средствах анализа и синтеза речи.
