Обычно системная плата закрепляется в корпусе одним или несколькими винтами и пластмассовыми стойками. Если корпус новый, сначала нужно вставить одну или несколько пластмассовых или металлических стоек в специально предназначенные для них отверстия.
Ниже описана процедура установки платы.
1. Осмотрите предназначенные для стоек отверстия в плате. Если вокруг напаян металлический кант, отверстие предназначено для металлической стойки, а если канта нет – для пластиковой. Теперь металлические стойки нужно ввинтить в отверстия в шасси корпуса так, чтобы они располагались напротив соответствующих им отверстий в плате (рис. 22.10).
Неметаллизированное отверстие, используемое только с пластмассовыми стойками
Дорожки
Металлизированное отверстие, используемое с металлическими стойками

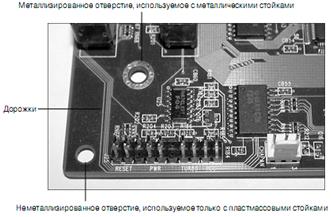

Рис. 22.10. Угловой фрагмент типичной системной платы. Будьте осторожны, чтобы при установке платы не повредить дорожки печатной схемы
2. Пластиковые стойки вставляются снизу в саму плату. Нажмите – и они со щелчком станут на место. На рис. 22.11 показаны различные типы стоек, а на рис. 22.12 — места установки пластмассовых стоек.
|
|
Монтажные отверстия, предназначенные для установки системных плат других конструкций
Вырез панели для разъемов ввода-вывода
Стойки и монтажные резьбовые отверстия

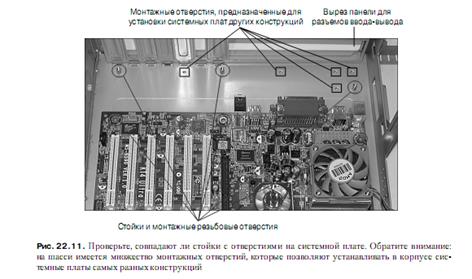

Рис. 22.11. Проверьте, совпадают ли стойки с отверстиями на системной плате. Обратите внимание: на шасси имеется множество монтажных отверстий, которые позволяют устанавливать в корпусе системные платы самых разных конструкций
Рис. 22.12. Типы стоек
3. Ввинтите металлические стойки в шасси нового корпуса так, чтобы они совпали с соответствующими резьбовыми отверстиями системной платы (рис. 22.13).
Пазы для установки системной платы
Пазы для установки системной платы
Пластмассовые стойки (Вид cбоку)

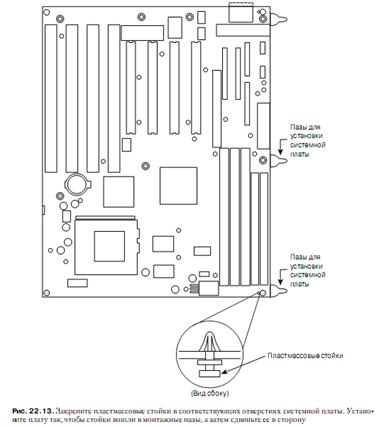

Рис. 22.13. Закрепите пластмассовые стойки в соответствующих отверстиях системной платы. Установите плату так, чтобы стойки вошли в монтажные пазы, а затем сдвиньте ее в сторону
В системных платах ATX не используются пластиковые стойки. Плата крепится с помощью винтов (рис. 22.14).

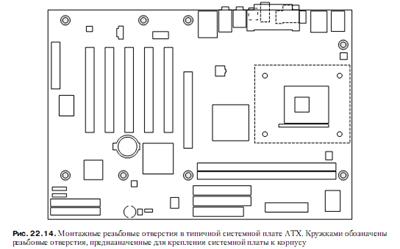

Рис. 22.14. Монтажные резьбовые отверстия в типичной системной плате АТХ. Кружками обозначены резьбовые отверстия, предназначенные для крепления системной платы к корпусу
Возьмите винты и прикрепите плату к шасси (рис. 22.15).
Рис. 22.15. Привинтите системную плату к шасси
4. Установите заднюю панель разъемов ввода-вывода (рис. 22.16).
Задняя панель разъемов ввода-вывода

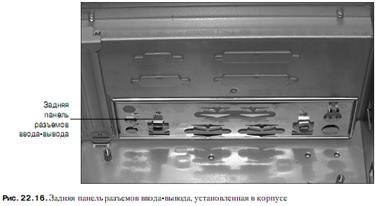

Рис. 22.16. Задняя панель разъемов ввода-вывода, установленная в корпусе
|
|
5. Установите системную плату в корпус. Проследите за тем, чтобы разъемы ввода-вывода системной платы совпали с соответствующими отверстиями задней панели. Системная плата должна без особых усилий встать на предназначенное ей место (рис. 22.17).

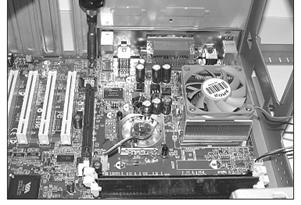

Рис. 22.17. Установка системной платы в корпус
В платах с пластмассовыми стойками проверьте, чтобы все стойки попали в соответствующие прорези. Если необходимо, немного подвигайте плату из стороны в сторону. При правильной установке платы все отверстия для винтов в плате и шасси корпуса совпадают.
6. Теперь привинтите шасси с системной платой к корпусу компьютера (рис. 22.18).
Рис. 22.18. Привинтите системную плату к корпусу
