Признак перпендикулярности прямой и плоскости на чертеже.

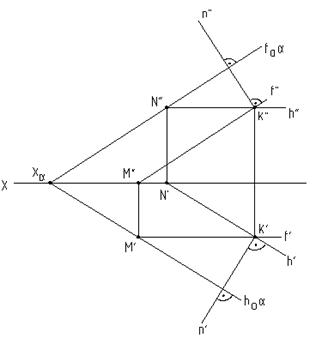

Если в пространстве прямая перпендикулярна плоскости, то на чертеже горизонтальная проекция прямой должна быть перпендикулярна к горизонтальной проекции горизонтали плоскости, а фронтальная проекция - к фронтальной проекции фронтали этой плоскости (рис.7.4, 7.5).

Рис.7.4

Рис.7.5
