Классификация перекрытий и требования к ним.


ПЕРЕКРЫТИЯ МАЛОЭТАЖНЫХ ЗДАНИЙ. ПОЛЫ.

Перекрытия наряду со стенами являются основными конструктивными элементами зданий, разделяющими их на этажи. Их назначение – воспринимать и передавать постоянные и временные нагрузки на стены и колонны, а также изолировать помещения друг от друга и от влияния внешней среды. Эти функции и определяют их прочностные, а также тепло-, влаго-, газо- и звукоизолирующие качества.

Классификация перекрытий и требования к ним.

Перекрытия различают:

1) по расположению в здании:

- междуэтажные;

- чердачные;

- над проездами и холодными подвалами;

2) по конструктивной схеме:

- балочные (основной несущий элемент – балки, на который укладывают настилы, накаты и другие элементы покрытия);

- плитные – состоят из несущих плит и настилов, опирающихся на вертикальные несущие опоры здания или на ригели и прогоны;

- безбалочные – состоят из плиты, связанной с вертикальной опорой несущей капителью;

3) по материалу несущих элементов:

- железобетонные;

- по деревянным балкам;

- по стальным балкам;

4) по способу возведения:

- монолитные;

- сборные;

- сборно-монолитные.

Конструкцию перекрытия составляют: несущие элементы, изолирующие, пол и потолок.




Каждый вид перекрытия (по расположению в здании) подвергается различным воздействиям (рис.9.1.), что и определяет, в конечном счете, особенности их конструктивного решения. В целях унификации следует стремиться максимального конструктивного единообразия всех видов перекрытий. Наиболее массовые – междуэтажные перекрытия.

Силовые воздействия на междуэтажные перекрытия складываются из: собственного веса, массы перегородок и установок систем инженерного оборудования, нагрузки от людей и мебели.

Под влиянием силовых воздействий в конструкции перекрытия возникают напряжения и деформации, проявляющиеся в прогибах. Максимальный прогиб междуэтажного перекрытия допускается 1/200-1/400 от пролета.

Из несиловых воздействий на решение междуэтажных перекрытий, разграничивающих жилые помещения смежных этажей, оказывают наибольшее влияние ударные (от хождения людей, падения предметов и т.д.) и воздушные шумы (от громких разговоров, радио, телевизор и т.д.).

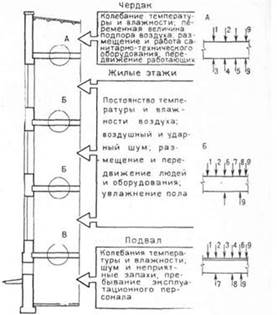

Рис. 9.1. Воздействия на перекрытия. 1 – опирание элементов здания; 2 – собственный вес; 3 – движение теплового потока; диффузия водяных паров; 5 – воздухопроницание; 6 – ударный шум; 7 – воздушный шум; 8 –эксплуатационные нагрузки; 9 – специфические воздействия.

Требования к перекрытиям:

1. Долговечность – должна соответствовать установленной долговечности здания в целом. Конструктивными приемами обеспечивается сохранность установленных прочностных и изоляционных качеств во времени – особо в местах, подверженных частому увлажнению (в санитарных узлах).



2. Огнестойкость. 1 степень огнестойкости – 1 час, 2 и 3 степень – не менее 0,75 часа, 4 степень – 0, 25 часа, 5 степень – легко сгораемые.

3. Удобство эксплуатации – надлежащее решение пола и потолка.

4. Теплозащитные требования – для чердачных и надподвальных перекрытий отапливаемых зданий, а также для перекрытий, отделяющих отапливаемые помещения этажей от неотапливаемых.

5. Достаточная звукоизоляция.

6. Архитектурная выразительность – оформление и отделка поверхности пола и потолка.

7. Технологичность – возможность изготовления перекрытий и их монтажа высокоиндустриальными методами.

8. Экономическая целесообразность – доля стоимости перекрытий и полов от общей стоимости здания составляет 18-20%, а трудоемкость устройства – 20-25%.

В зависимости от назначения помещений к ним могут предъявляться также специальные требования: водонепроницаемость (для перекрытий в санузлах, душных и т.д.), воздухонепроницаемость (при размещении в нижних этажах котельных, лабораторий).

Малоэтажные жилые здания массового строительства по капитальности относятся к III-IV классам, соответственно долговечность конструкций перекрытий должна быть не ниже III степени, а их огнестойкость не ограничиваться: перекрытия могут быть и несгораемыми, и трудносгораемыми, и сгораемыми.

Тип конструкций, их строительная высота и выбор конструктивных систем зависят от величины пролета и нагрузки. Тенденция направлена к тому, чтобы ограничить величину прогиба несущих конструкций перекрытия, а следовательно и перекрытия в целом. Требование минимального прогиба ведет к увеличению толщины конструкций.



Для жилых зданий перекрытия следует проектировать по возможности минимальной высоты – в пределах 200-300мм, поскольку увеличение их высоты влечет за собой увеличение объема здания, а следовательно, и его стоимости.
