Электрическое напряжение

Электрическое напряжение — это величина, являющаяся причиной возникновения тока. Чтобы ознакомиться с напряжением, проделаем такой опыт. Составим электрическую цепь, в которой приемником служит лампочка от карманного фонаря, а источником тока — аккумуляторная батарея.

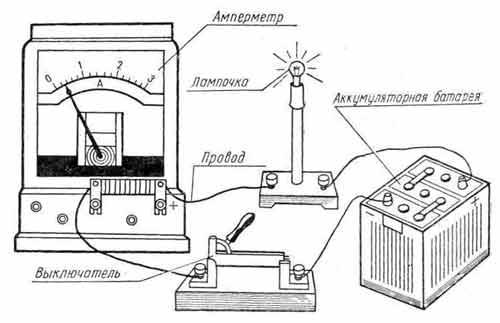

Лампочка от карманного фонаря, включенная в цепь с аккумуляторной батареей

Составим другую электрическую цепь, источником тока в которой будет городская осветительная сеть. В эту сеть включим лампу, используемую для освещения помещения.

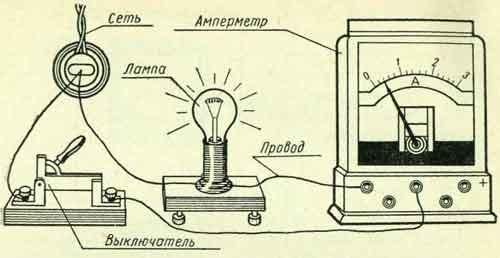

Лампа накаливания, включенная в электросеть

Измерив силу тока амперметром, увидим, что ток в обеих цепях будет приблизительно одинаковый, однако лампа, включенная в городскую сеть, дает гораздо больше света, чем лампочка от карманного фонаря. Объясняется это тем, что при равных токах электрические напряжения на лампочках разные. Лампочка от карманного фонаря горит при низком напряжении, а лампа — при большем напряжении.

Напряжение электрического тока измеряют в вольтах (сокращенно в).

Измеряют напряжение приборами, называемыми вольтметрами.

Вольтметр

На шкале вольтметра ставят букву V. Один зажим вольтметра обязательно соединяют с проводом, идущим от положительного полюса источника тока. Вольтметр включают в цепь не последовательно с лампочкой, а так, как показано на рисунке ниже.
