296Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Санкт-Петербургский национальный исследовательский университет
Информационных технологий, механики и оптики»
кафедра Прикладной и компьютерной оптики
ОТЧЕТ
Лабораторная работа №4
«Формирование схемы оптической системы в программе автоматизированного проектирования»
по дисциплине «Введение в специальность»
Выполнили: Соколовский Влад (гр. 1301)
Кожанов Вован (гр. 1301)
___________________ (гр. ______)
Преподаватель: доц. Вознесенская А.О.
Санкт-Петербург
1. Цель работы: изучить принципы формирования схемы оптической системы в программе автоматизированного проектирования.
2. Задачи:
1) выполнить формирование схемы оптической системы в программе автоматизированного проектирования (см. Приложение);
2) сформулировать выводы.
3. Содержание работы
4. Выводы: изучены принципы формирования схемы оптической системы в программе автоматизированного проектирования.
|
|
|
Приложение. Задания
| r1, мм | r2, мм | r3, мм | d1, мм | d2, мм | |
| 60.21 | -44.25 | -129.30 | 8.00 | 2.90 | |
| 51.94 | -20.51 | -103.39 | 4.50 | 1.50 | |
| 67.12 | -54.54 | -237.90 | 3.50 | 2.00 | |
| 36.31 | -24.16 | -80.54 | 4.00 | 1.50 | |
| 60.61 | -46.98 | -126.20 | 5.00 | 3.50 | |
| 63.83 | -47.53 | -179.40 | 3.50 | 2.00 | |
| 69.90 | -30.55 | -185.57 | 4.30 | 1.60 | |
| 42.26 | 24.37 |
| 1.20 | 1.60 | |
| 61.62 | -44.40 |
| 7.00 | 2.00 | |
| 83.45 | 36.98 | -209.31 | 2.00 | 3.50 | |
| 51.94 | -20.51 | -109.39 | 4.50 | 1.50 | |
| 52.36 | 30.20 |
| 1.50 | 2.00 | |
| 88.56 | -63.50 | -219.48 | 8.50 | 2.90 | |
| 81.25 | 44.41 | -271.85 | 2.50 | 8.00 | |

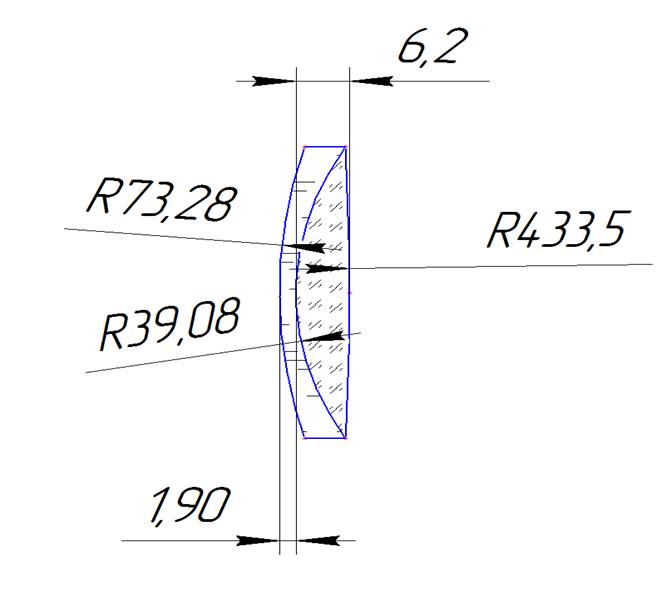

| 73.28 | 39.08 | -433.50 | 1.90 | 6.20 | |
| 78.29 | 41.72 | -469.70 | 2.00 | 4.00 | |
| 117.76 | -85.11 | -358.09 | 10.00 | 4.00 | |
| 108.34 | 55.28 | -364.42 | 3.00 | 9.00 | |
| 163.27 | 73.99 | -83.09 | 2.50 | 7.00 | |
| 36.31 | -24.16 | -80.54 | 4.00 | 1.50 | |
| 51.94 | -20.51 | -109.34 | 4.50 | 1.50 | |
| 54.04 | -42.33 | -146.25 | 5.70 | 1.90 | |
| 60.61 | 46.98 | -126.20 | 5.00 | 3.50 | |
| 60.21 | -44.25 | -129.30 | 8.00 | 2.90 | |
| 36.30 | -24.16 | -80.54 | 4.00 | 1.50 | |
| 60.21 | -44.25 | -129.30 | 8.00 | 2.90 | |
| 67.12 | -54.54 | -237.90 | 3.50 | 2.00 | |
| 28.53 | -41.32 | -152.07 | 3.00 | 1.70 | |
| 48.60 | -38.36 | -127.34 | 3.00 | 1.50 | |
| 37.40 | -47.53 | -179.40 | 3.50 | 2.00 |
