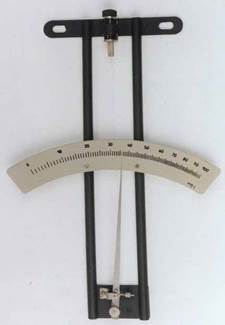

Гигрометр

Принцип работы основан на способности волоса в силу гигроскопичности удлиняться во влажной среде и укорачиваться в сухой среде. Вымытый и обезжиренный волос укреплен в раме, нижний конец его соединен со стрелкой, скользящей по шкале. На нее нанесены цифры, показывающие относительную влажность.

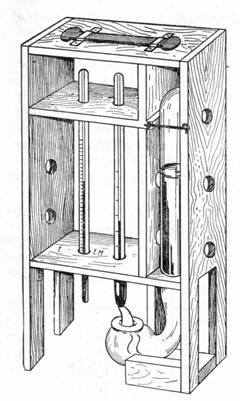

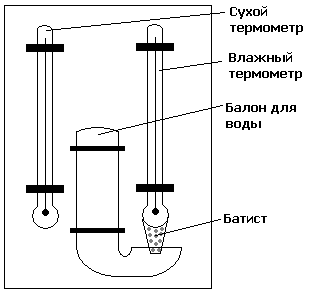

Психрометр Августа:

Прибор состоит из двух спиртовых термометров. Резервуар одного обернут тонкой материей, конец которой опущен в дистиллированную воду. Через 10-15 минут наблюдения снимают показания с сухого и влажного термометров. По разнице показаний по таблице определяют относительную влажность воздуха.

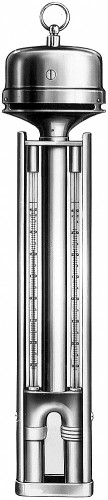

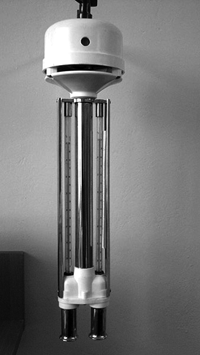

Психрометр Ассмана:

Ртутные термометры заключены в металлические трубки, через которые равномерно просасывается исследуемый воздух с помощью заводного вентилятора, который находится на верхней части прибора. Резервуар влажного термометра обернут кусочком батиста, который перед наблюдением смачивают дистиллированной водой. Через 5 минут от начала работы снимают показания термометров и по таблице определяют относительную влажность воздуха.

2.Приборы для определения скорости движения воздуха:

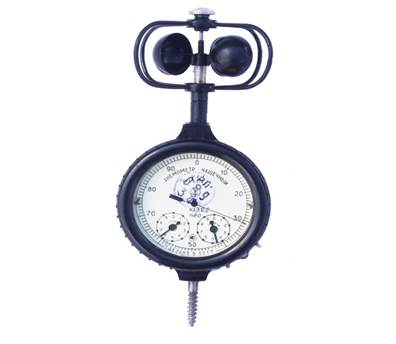

Чашечный анемометр:

Позволяет определить скорость движения воздуха от 1 до 50 м/с. Верхняя часть состоит из крестовины с четырьмя полыми полушариями, обращенными выпуклостью в одну сторону. Нижний конец оси с крестовиной соединен с измерительным прибором. Становятся лицом к ветру, измерительное устройство должно быть обращено к наблюдателю. Записывают показания прибора, т.е. положение стрелок на циферблате, указывающих количество метров, начиная с тысяч (первая малая стрелка), затем - сотен (вторая малая стрелка) и единиц(большая стрелка). Чашечки вращаются вхолостую 1-2 мин., затем одновременно включают счетчик анемометра и секундомер. Через 5-10 мин.счетчик выключают и записывают новые показания стрелок. Разница в показаниях стрелок между отсчетами покажет число метров, пройденных воздушным потоком за период наблюдения.

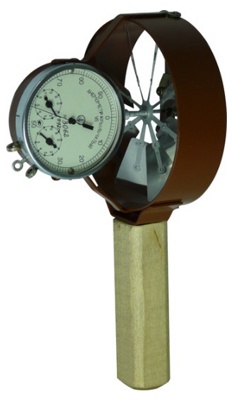

Крыльчатый анемометр:

Для измерения слабых потоков воздуха в пределах от 0,5 до 15 м/с. Воспринимающая часть прибора - колесо с легкими алюминиевыми крыльями, огражденными широким металлическим кольцом.

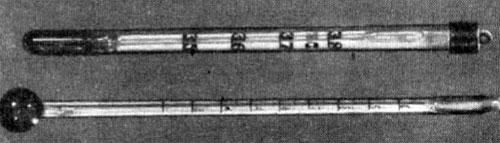

Кататерометр:

Для определения малых скоростей движения воздуха. Это- спиртовой термометр с цилиндрическим или шаровым резервуаром со шкалой, разделенной на градусы от 35 до 38 и от 33 до 40. Сначала определяется охлаждающая способность воздуха. Его опускают в горячую воду, нагревают до тех пор, пока спирт не поднимется до половины верхнего расширения капилляра. Прибор вытирают и вешают в месте наблюдения. Отмечают по секундомеру время, в течение которого столбик термометра опустится с 38 до 35.

3.Для отбора проб воздуха:

Электроаспиратор:

Электроаспиратор (модель 822) переносной с ручным способом регулирования расхода воздуха:

1 — колодка для присоединения к прибору электрического шнура;
2 — тумблер для включения и выключения прибора;
3 — гнездо предохранителя;
4 — предохранительный клапан для предотвращения перегрузки электродвигателя при отборе проб воздуха с малыми скоростями и облегчения запуска прибора;
5 — ручки вентилей ротаметров;
б — ротаметры;
7 — штуцеры для присоединения резиновых трубок;
8 — клемма для заземления.

Перед включением прибора в сеть его необходимо заземлить. После подключения прибора к сети открывают вентили ротаметров. Тумблером включают электродвигатель. При этом загорается лампочка шкалы, и поплавки в ротаметрах током воздуха поднимаются, показывая скорость его движения.

Вращением ручек вентилей ротаметров устанавливают необходимую скорость аспирации воздуха. Отсчет скорости движения воздуха производят по верхнему краю поплавка.

После этого присоединяют к штуцерам поглотительные приборы и снова устанавливают необходимую скорость аспирации. При непрерывной работе прибора на больших скоростях в течение часа рекомендуется сделать перерыв на 10 — 15 мин.

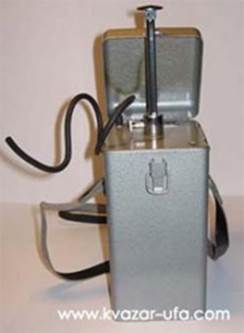

Универсальный газоанализатор:

ГазоанализаторУГ-2 универсальный предназначен для измерения массовых концентраций вредных газов (паров) в воздушной среде производственных помещений,промышленной зоны при аварийных ситуациях, промышленных выбросах, емкостях и каналах.
Принцип действия прибора уг-2 oснован на изменении окраски слоя индикаторного порошка в индикаторной трубке после просасывания через нее воздухозаборным устройством УГ-2 воздуха рабочей зоны производственных помещений. Длина окрашенного столбика индикаторного порошка в трубке пропорциональна концентрации анализируемого газа в воздухе и измеряется по шкале, градуированной в мг/м³.

Условия эксплуатации:

• температура окружающего воздуха 10-35°С;
• относительная влажность воздуха не более 90%;
• атмосферное давление от 87 до 107 кПа (от 650 до 800 мм рт ст);
• массовая концентрация пыли не более 40 мг/м³.
