Основы IP-адресации смотри вопрос 12.
IP-адрес представляет собой уникальную четырехоктетную (32-битовую) величину, выраженную в десятичных числах, разделенных точками в форме W.X.Y.Z, где точки используются для разделения октетов (например, 10.0.0.1). Поле адреса размером 32 бита состоит из двух частей: адрес сети и адрес хоста. Разграничение сетей по количеству хостов в них традиционно осуществляется на основе так называемых классов IP-адресов. Сегодня существует 5 классов IP-адресов (три из которых используются для уникальной адресации сетей и хостов): A, B, C, D и E.
Только адреса классов А, В и С могут использоваться как уникальные. Адреса класса D применяются для обращения к набору узлов, а адреса класса Е зарезервированы для исследовательских целей и в настоящее время не используются. Несколько адресов во всех классах зарезервированы для специальных целей.
Адреса класса А. Сети класса А определяются значением 0 самого старшего (левого) бита в адресе. Первый октет определяет количество подсетей сети (до 127 сетей), в то время как оставшиеся три октета (биты с 8 по 31) представляют количество хостов в сети. Возьмем для примера адрес в сети класса А 124.0.0.1. Здесь 124.0.0.0 представляет собой адрес сети, а единица в конце адреса обозначает первый хост в этой сети.
|
|
|
Общий вид IP-адреса класса А
После определения в сети, первый и последний адреса хостов в ней выполняют специальные функции. Первый адрес (например124.0.0.0) используется в качестве адреса сети, а последний адрес (124.255.255.255) представляет собой широковещательный адрес для этой сети.
Адреса класса B. Сети класса В определяются значениями 1 и 0 в старших битах адреса. Первые два октета в адресе (биты с 0 по 15) служат для представления адресов сетей, а оставшиеся два октета представляют номера хостов в этих сетях.
Общий вид IP-адреса класса B
Адреса класса C. Сети класса С определяются значениями 1, 1 и 0 старших битов в адресе. Первые три октета (биты с 0 по 23) используются для представления номеров сетей, а последний октет (биты с 24 по 31) представляет собой номера хостов в сети.
Общий вид IP-адреса класса C
Адреса класса D. Сети класса D определяются значениями 1, 1, 1 и 0 в первых четырех битах IP - адреса. Адресное пространство класса D зарезервировано для представления групповых IP - адресов, которые используются для адресации набора узлов. Это означает, что данный пакет должен быть доставлен сразу нескольким узлам, которые образуют группу с номером, указанным в поле адреса.
Адреса класса E. Сети класса E определяются значениями 1, 1, 1 и 1 в старших четырех битах IP - адреса. В настоящее время адреса этого диапазона не используются. Они зарезервированы для экспериментальных целей.
|
|
|
Адресация подсетей. Как и номера хост–машин в сетях класса A, класса B и класса C, адреса подсетей задаются локально. Обычно это выполняет сетевой администратор. Так же, как и другие IP - адреса, каждый адрес подсети является уникальным. Использование подсети никак не отражается на том, как внешний мир видит эту сеть, но в пределах организации подсети рассматриваются как дополнительные структуры.
Для примера, сеть 172.16.0.0 разделена на 4 подсети: 172.16.1.0, 172.16.2.0, 172.16.3.0 и 172.16.4.0. Маршрутизатор определяет сеть назначения, используя адрес подсети, тем самым ограничивая объем трафика в других сегментах сети.

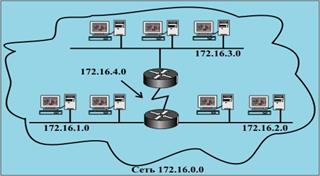

Сеть 172.16.0.0 состоит из четырех подсетей
С точки зрения адресации, подсети являются расширением сетевого номера. Сетевые администраторы задают размеры подсетей, исходя из потребностей организации и роста.
Адрес подсети включает номера сети, подсети и хост–машины внутри подсети. Благодаря этим трем уровням адресации подсети обеспечивают сетевым администраторам повышенную гибкость настройки.
Чтобы создать адрес подсети, сетевой администратор "заимствует" биты из поля хост–машин и переопределяет их в качестве поля подсетей. Количество "заимствованных" битов можно увеличивать до тех пор, пока не останется 2 бита. Поскольку в поле хостов сетей класса B имеются только 2 октета, для создания подсетей можно заимствовать до 14 бит. Сети класса C имеют только один октет в поле хостов. Следовательно, в сетях класса C для создания подсетей можно заимствовать до 6 бит.

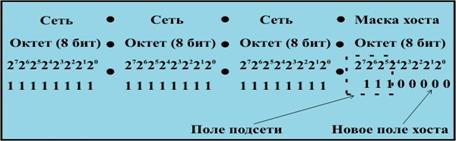

Биты заимствуются из поля хост–машины и переопределяются в качестве поля подсети
IP-адреса, которые заканчиваются всеми двоичными единицами, зарезервированы для широковещания. Это утверждение справедливо и для подсетей.
IP-адреса, которые заканчиваются всеми двоичными нулями, зарезервированы для номера сети. Это утверждение справедливо и для подсетей.
