Автоматизированная идентификация штриховых кодов

Через каждое звено логистической цепи проходит большое количество единиц товаров. При этом внутри каждого звена товары неоднократно перемещаются по местам хранения и обра­ботки.

Для того, чтобы иметь возможность эффектив­но управлять этой динамичной, логистической системой, необхо­димо в любой момент иметь информацию в детальном ассорти­менте о входящих и выходящих из нее материальных потоках, а также о материальных потоках, циркулирующих внутри нее.

Как свидетельствует зарубежный и отечественный опыт, данная проблема решается путем использования при осуще­ствлении логистических операций с материальным потоком ми­кропроцессорной техники, способной идентифицировать (опознать) отдельную грузовую единицу. Речь идет об оборудовании, способном сканировать (считывать) разнообразные штриховые коды. Это оборудование позволяет получать информацию о ло­гистической операции в момент и в месте ее совершения — на складах промышленных предприятий, оптовых баз, магазинов, на транспорте. Полученная информация обрабатывается в режиме реального масштаба времени, что позволяет управляющей системе реагировать на нее в оптимальные сроки.

Автоматизированный сбор информации основан на исполь­зовании штриховых кодов разных видов, каждый из которых имеет свои технологические преимущества. Например, код с прямоугольным контуром - код ITF - 14 (рис. 13) печата­ется намного легче остальных кодов, что позволяет применять его на гофрированных упаковках. Используется для кодирования товарных партий.

Для кодирования большого объема информации на ограниченной поверхности может применяться код «2 из 5 с чередова­нием».

В логистике дополнительно к другим кодам может приме­няться код 128 (рис. 14). Этим кодом могут быть закодированы номер партии, дата изготовления, срок реализации и т. д.

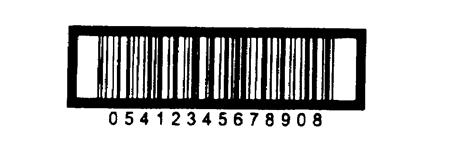

Рис. 13. Код ITF - 14.Применяется для кодирования отгрузочных упаковок

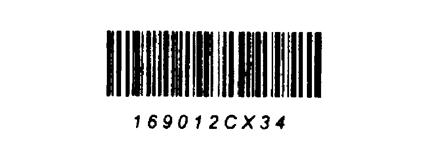

Рис. 14. Код 128. Применяется вместе с другими кодами для кодирования дополнительной информации

В сфере обращения широкое применение получил код EAN (рис. 15.), который часто можно встретить на товарах массового потребления. Остановимся подробнее на технологии использования кода EAN в логистических процессах.

Рис.15. Код ЕAN — 13, внешний вид и структура. В основном применяется для

кодирования товаров народного потребления

Имеется алфавит кода EAN, в котором каждой цифре соответствует определенный набор штрихов и пробелов. На этапе запуска товара в производство ему присваивается тринадцатизначный цифровой код, который впоследствии в виде штрихов и пробелов будет нанесен на этот товар. Первые две или три ци­фры обозначают код страны, который присвоен ей ассоциацией EAN в установленном порядке. Принято называть эту часть кода флагом. В табл. 1.4 приведены значения кодов разных стран по состоянию на 01.05.95 г.

Следующие четыре цифры — индекс изготовителя товара. Совокупность кода страны и кода изготовителя является уни­кальной комбинацией цифр, которая однозначно идентифицирует предприятие, производящее маркируемый товар.

Оставшиеся цифры кода предоставляются изготовителю для кодирования своей продукции по собственному усмотрению. При этом кодирование можно просто начать с нуля и продолжать до 99999. Таким образом, первые двенадцать цифр кода EAN однозначно идентифицируют любой товар в общей совокупности товарной массы.

Последняя, тринадцатая цифра кода является контрольной. Она рассчитывается по специальному алгоритму на основе две­надцати предшествующих цифр. Неправильная расшифровка одной или нескольких цифр штрихового кода приведет к тому, что ЭВМ, рассчитав по двенадцати цифрам контрольную, обнаружит ее несоответствие контрольной цифре, нанесенной на товаре. Прием сканирования не подтвердится, и считывание кода придется повторить. Таким образом, контрольная цифра обеспе­чивает надежное действие штрихового кода, является гарантией устойчивости и надежности всей системы.

Проведенные исследования показывают, что введенные с кла­виатуры компьютера вручную данные о товаре содержат, в сред­нем, одну ошибку на каждые 300 введенных знаков. При использовании штриховых кодов этот показатель снижается до одной ошибки на 3 миллиона знаков. Среднюю стоимость работ по вы­явлению и устранению последствий одной такой ошибки амери­канская ассоциация менеджмента определила в 25 дол. Согласно другим исследованиям цена одной ошибки превышает 100 дол.
