CATIA V5 – CAD/CAM/CAE - система для описания изделия и его моделирования на разных этапах жизненного цикла. Разработана в 1998 году фирмой Dassault Systemes (Франция) на основе нового ядра CNEXT, содержащего средства как для описания геометрии изделия, так и для описания процессов его создания, с возможностью сохранять и накапливать используемые при этом приемы и методы в виде корпоративных знаний. Идеи PLM заложены в самой основе системы, что позволяет исключительно быстро развивать и наращивать ее функциональность в желаемом направлении. В этом – ее основное отличие от программных продуктов других компаний-разработчиков.

Линейка программных продуктов CATIA отвечает потребностям семи основных отраслей промышленности (аэрокосмическая, автомобильная, судостроительная, машиностроение, электроника, строительство заводов и товары широкого потребления). Первоначально ориентированная на большие предприятия, CATIA превратилась в масштабируемое решение и сейчас также становится лидером для компаний малого и среднего размера.

Портфель продуктов CATIA V5 в настоящее время включает более 300 функциональных модулей, которые могут быть классифицированы и сгруппированы по следующим параметрам:

• платформы;
• области применимости (домены);

Платформы представляют собой некоторые подмножества продуктов, которые позволяют решать одни и те же задачи разработчиков на разном уровне функциональности, производительности и, соответственно, с разным уровнем затрат. Определены три платформы: P1, P2 и P3.

Платформа P1 представляет собой набор модулей классической «средней» CAD/CAM-системы, которая, однако, является частью единой PLM-среды и в любое время может быть дополнена продуктами из других платформ с целью повышения производительности и функциональности решений. В сочетании с PDM-системой ENOVIA-SmarTeam, продукты CATIA V5 на основе платформы P1 могут быть рекомендованы как относительно дешевые PLM-решения для малых и средних предприятий, или как решение начального уровня для больших предприятий, которое по мере развития промышленного бизнеса может быть легко трансформировано на более высокий уровень

Платформа P2 – это высокоразвитая «тяжелая» CAD/CAM/CAE-система класса high-end, обеспечивающая всю полноту функциональности для производительной коллективной разработки изделий различной сложности с использованием механизмов накопления знаний и управления цифровым макетом изделия (DMU – Digital Mock-Up).

Платформа P3 включает специализированные модули наивысшей производительности для целевого использования в различных отраслях промышленности.
Наличие различных платформ в CATIA V5 является уникальным средством для расширения ее пользовательской базы по принципу «одна система – разные возможности» и для быстрого наращивания производительности.

Области применимости (домены) объединяют в себе программные продукты, характерные для решения конкретной совокупности задач в процессе жизненного цикла изделия. Выделяются следующие семь областей применимости:

• Машиностроительное проектирование (Mechanical Design);
• Разработка дизайна изделий (Shape Design and Styling);
• Системный синтез промышленных изделий (Product Synthesis);
• Проектирование систем и коммуникаций (Equipment and Systems Engineering);
• Инженерный анализ (Analysis);
• Программирование обработки на станках с ЧПУ (NC Manufacturing);
• Управление проектированием и обмен данными (Infrastructure).

Кроме продуктов CATIA, составляющих эти области, существуют многочисленные специальные продукты, предназначенные для работы вместе с продуктами CATIA и разработанные партнерами Dassault Systemes, а также продукты для программ обучения пользователей (HEAT) и продукты для разработки приложений (CAA-RADE).

Трехмерные геометрические модели (ГМ) находят применение в самых разнообразных областях — от производства и строительства до кино и игровой индустрии, криминалистики. Компьютерное моделирование геометрической формы и объема позволяет разрабатывать виртуальные конструкции, изделия, персонажей и решать множество различных задач без создания физических прототипов

Трёхмерное параметрическое моделирование является гораздо более эффективным инструментом, нежели двухмерное параметрическое моделирование. В современных системах среднего и тяжёлого класса наличие параметрической модели заложено в идеологию самих САПР. Существование параметрического описания объекта является базой для всего процесса проектирования.

В данной лабораторной работе мы разрабатывали трёхмерную модель гаечного ключа.

Этапы моделирования:

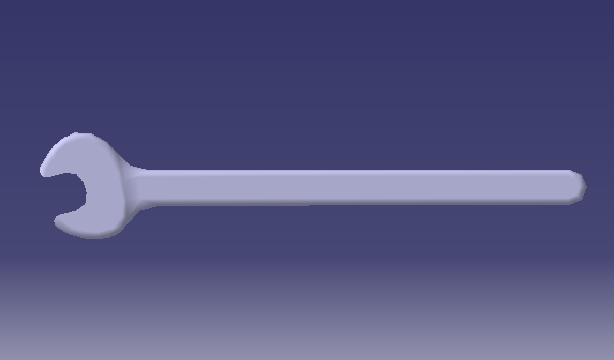

Рис. 1. Скриншот готовой 3D модели

Рис. 2. Скриншот развернутого дерева построения модели

Вывод: В данной работемы ближе познакомились с интерфейсом ПО CATIA. Мы ознакомились с такими инструментами системы автоматизированного проектирования, как эскиз, призмы, а также освоили навыки работы с различными элементами построения эскизов.
