Система обозначения листов карт называется номенклатурой

40 ⁰

30⁰ 36⁰ 42⁰

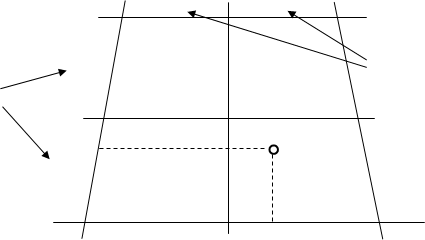

Рисунок 3 - Разграфка карт на листы масштаба 1:1000000

Номенклатура листа карты масштаба 1:1000000 складывается из обозначения ряда и колонны. Например, лист карты, показанный на рисунке3, для точки М с координатами = 42⁰32'00", = 37⁰48'00" имеет номенклатуру К-36.

Листы карт других масштабов получают:

- делением меридианами и параллелями миллионного листа на отдельные листы карт соответствующих масштабов от 1:500000 до 1:100000 – первая ветвь разграфки;

- делением листа карты масштаба 1:100000 на листы карт масштабов от 1:50000 до 1:10000 – вторая ветвь разграфки;

- делением листа карты масштаба 1:100000 на листы карт масштабов 1:5000 и 1:2000 - третья ветвь разграфки.

Таким образом, в результате деления листа карты масштаба 1:1000000 меридианами и параллелями на отдельные листы получают множество листов карт различного масштаба внутри листа масштаба 1:1000000.

Листы карт масштаба 1:500000 получают делением листа карты масштаба 1:1000000 меридианами через 3⁰ и параллелями через 2⁰ на 4 листа, обозначая их заглавными буквами русского алфавита - А, Б, В, Г. Номенклатура листа карты масштаба 1:500000 складывается из номенклатуры миллионного листа и соответствующей заглавной буквы, например, К-43-Б.

Листы карт масштаба 1:200000 получают делением миллионного листа меридианами через 1⁰ и параллелями через 40' на 36 листов, обозначая их римскими цифрами от 1 до ХХХV1. Номенклатура листа карты масштаба 1:200000 складывается из номенклатуры миллионного листа и соответствующей римской цифры, например, К-43-ХV111.

Листы карт масштаба 1:100000 получают делением миллионного листа меридианами через 30' и параллелями через 20' на 144 листа, обозначая их арабскими цифрами от 1 до 144. Номенклатура листа карты масштаба 1:100000 складывается из номенклатуры миллионного листа и соответствующей арабской цифры, например, К-43-59. На этом заканчивается первая ветвь разграфки.

Листы карт масштаба 1:50000 получают делением листа карты масштаба 1:100000 меридианами через 15' и параллелями через 10' на 4 листа, обозначая их заглавными буквами русского алфавита А,Б,В,Г. Номенклатура листа карты масштаба 1:50000 складывается из номенклатуры миллионного листа, листа стотысячного масштаба и соответствующей заглавной буквы, например, К-43-59-Б.

Листы карт масштаба 1:25000 получают делением листа карты масштаба 1:50000 меридианами через 7'30" и параллелями через 5' на 4 листа, обозначая их строчными (малыми)буквами русского алфавита а, б, в, г. Номенклатура листа карты масштаба 1:25000 складывается из номенклатуры миллионного листа, листа стотысячного, пятидесятитысячного масштабов и соответствующей строчной буквы, например, К-43-59-Б-г.

Листы карт масштаба 1:10000 получают делением листа карты масштаба 1:25000 меридианами через 3'45" и параллелями через 2'30" на 4 листа, обозначая их арабскими цифрами от 1 до 4. Номенклатура листа карты масштаба 1:10000 складывается из номенклатуры миллионного листа, листа стотысячного, пятидесятитысячного, двадцатипятитысячного масштабов и соответствующей арабской цифры, например, К-43-59-Б-г-1. На этом заканчивается вторая ветвь разграфки.

Листы карт масштаба 1:5000 получают делением листа карты масштаба 1:100000 меридианами через 1'52.5" и параллелями через 1'15" на 256 листов, обозначая их арабскими цифрами в скобках от 1 до 256. Номенклатура листа карты масштаба 1:5000 складывается из номенклатуры миллионного листа, листа стотысячного масштаба и соответствующей арабской цифры в скобках, например, К-43-59-(94).

Листы карт масштаба 1:2000 получают делением листа карты масштаба 1:5000 меридианами через 37.5" и параллелями через 25" на 9 листов, обозначая их заглавными буквами русского алфавита от А до И. Номенклатура листа карты масштаба 1:2000 складывается из номенклатуры миллионного листа, листа стотысячного масштаба и в скобках пятитысячного масштаба и соответствующей строчной буквы русского алфавита, например, К-43-59-(94 –Ж).

Для топопланов участков местности площадью менее 20 кв. км применяется квадратная разграфка, не связанная с общегосударственной номенклатурой. При этом инструкциями по топографо-геодезическим работам при инженерных изысканиях размеры рамок планов масштаба 1:5000 рекомендуются 40х40 см, а для листов масштабов 1:2000, 1:1000, 1:500 – 50х50 см.

В основу разграфки планов положен лист масштаба 1:5000, обозначенный условной арабской цифрой, но не в скобках (рисунок 4). В пределах этого листа расположены 4 листа плана масштаба 1:2000 с обозначением листов заглавными буквами русского алфавита (А,Б,В,Г). Каждый лист плана масштаба 1:2000 содержит 4 листа плана масштаба 1:1000 с обозначением их римскими цифрами (1, 11, 111, 1V) или 16 листов плана масштаба 1:500 с обозначением их арабскими цифрами (1,2,3,...16).

1 11

А Б

1:1000

1:2000 111 1V

1 2 3 4

5 6 7 8

В Г 1:500

9 10 11 12

13 14 15 16

1:5000

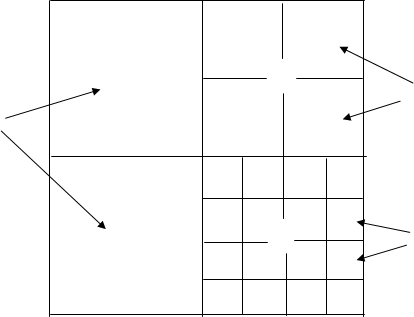

Рисунок 4 - Обозначение листов плана масштабов 1:5000 - 1:500
