На этапе логического проектирования инфологическая модель ПО, представленная в виде ER-диаграммы, преобразуется в логическую (концептуальную) схему БД. Решение этой задачи существенно зависит от модели данных, поддерживаемой выбранной СУБД.

Результатом выполнения этапа логического проектирования являются схемы БД концептуального и внешнего уровней архитектуры, составленные на языке определения данных (DDL, Data Definition Language) выбранной СУБД.

Более подробно этот этап мы рассмотрим для РМД (п. 8.9).

Основой для физического проектирования является схема БД, полученная на предыдущем этапе. Физическое проектирование заключается в увязке логической структуры БД и физической среды хранения с целью наиболее эффективного размещения данных. Решается вопрос размещения хранимых данных в пространстве памяти и выбора эффективных методов доступа к различным компонентам "физической" БД. Результаты этого этапа документируются в форме схемы хранения на языке определения данных. Принятые на этом этапе решения оказывают определяющее влияние на производительность системы.

Для реляционной БД на этом этапе определяются параметры распределения памяти для объектов БД, строятся индексы, определяется целесообразность использования хеширования и кластеризации.

Фактически проектирование БД имеет итерационный характер. В процессе функционирования системы становится возможным измерение её реальных характеристик, выявление "узких" мест. И если система не отвечает предъявляемым к ней требованиям, то обычно она подвергается реорганизации, т.е. модификации первоначально созданного проекта.

Функциональное ядро систем автоматизированного проектирования (САПР) БД строится как совокупность взаимосвязанных модулей инфологического моделирования, проектирования схем и физической организации БД.

Существующие в настоящее время САПР БД строятся как человеко-машинные экспертные системы. В первую очередь это определяется слабо поддающимся формализации процессом синтеза инфологического описания ПО, т.е. преобразования неформальных представлений реального мира в формальные категории. Этот процесс выполняется экспертом – специалистом в той или иной ПО. Поэтому все проблемы, которые характерны для формирования базы знаний экспертной системы, возникают и в случае САПР БД.

Характерной особенностью САПР БД является её ориентация на коллективное творчество и продолжительность самого процесса проектирования, предполагающего множество итераций. Это находит свое отражение в наличии журнала проектирования и других средств, обеспечивающих ведение и коллективное использование исходных данных, промежуточных и окончательных результатов проектирования. Общая структура САПР БД приведена на рис. 8.3.

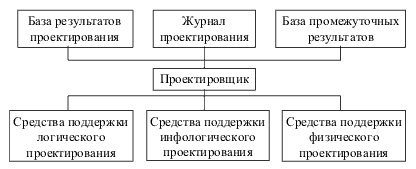

Рис.8.3. Общая структура САПР БД

В настоящее время создан ряд САПР БД, которые называются CASE–средствами. В качестве примеров таких систем можно привести ERWin, BPWin, Designer (Oracle) и др. Подробный обзор современных можно найти в [9].
