Полупроводниковые диоды. Полупроводниковым диодом называется электропреобразовательный полупроводниковый прибор с одним выпрямляющим электрическим переходом

Полупроводниковым диодом называется электропреобразовательный полупроводниковый прибор с одним выпрямляющим электрическим переходом, имеющим два вывода.

Структура полупроводникового диода с электронно-дырочным переходом и его условное графическое обозначение приведены на рис. 2.2.

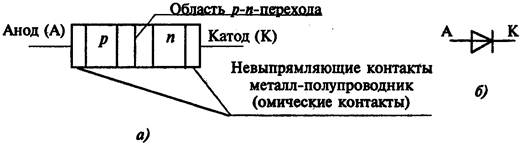

Рис. 2.2. Схема структуры полупроводникового диода (а)

и его графическое обозначение (б)

Буквами p и n обозначены слои полупроводника с проводимостями соответственно p -типа и n -типа. В контактирующих слоях полупроводника (область p-n -перехода на рис. 2.2) имеет место диффузия дырок из слоя p в слой n, причиной которой является то, что их концентрация в слое p значительно больше их концентрации в слое n. В итоге в приграничных областях слоя p ислоя n возникает так называемый обедненный слой, в котором мала концентрация подвижных носителей заряда (электронов и дырок). Обедненный слой имеет большое удельное сопротивление. Ионы примесей обедненного слоя не компенсированы дырками или электронами. В совокупности ионы образуют некомпенсированные объемные заряды, создающие электрическое поле с напряженностью Е. Это поле препятствует переходу дырок из слоя p в слой n и переходу электронов из слоя n в слой p. Оно создает так называемый дрейфовый поток подвижных носителей заряда, перемещающий дырки из слоя n в слой p и электроны из слоя p в слой n. Таким образом, в зависимости от полярности проходящего через диод тока, проводимость диода существенно изменяется, приводя к изменению величину проходящего тока.

Основные характеристики полупроводникового диода представляются его вольт-амперной характеристикой (ВАХ). Вольт-амперная характеристика – это зависимость тока i, протекающего через диод, от напряжения u, приложенного к диоду. Вольт-амперной характеристикой называют и график этой зависимости (рис. 2.3).

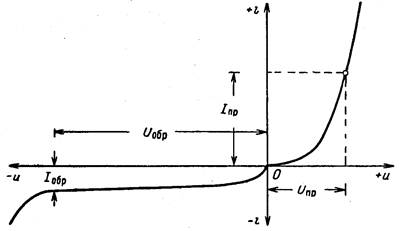

Рис. 2.3. Вольт-амперная характеристика и основные параметры полупроводникового диода

Диоды обычно характеризуются следующими параметрами (рис. 2.3):

1. обратный ток при некоторой величине обратного напряжения I_обр, мкА;

2. падение напряжения на диоде при некотором значении прямого тока через диод U_пр, в;

3. емкость диода при подаче на него обратного напряжения некоторой величины С, пФ;

4. диапазон частот, в котором возможна работа без снижения выпрямленного тока f_гр, кГц;

5. рабочий диапазон температур.

Техническими условиями задаются обычно максимальные (или минимальные) значения параметров для диодов каждого типа. Так, например, задается максимально возможное значение обратного тока, прямого падения напряжения и емкости диода. Диапазон частот задается минимальным значением граничной частоты f_гр. Это значит, что параметры всех диодов не превышает (а в случае частоты – не ниже) заданного техническими условиями значения. Общий вид диодов показан на рис 2.4.

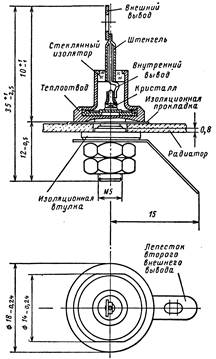

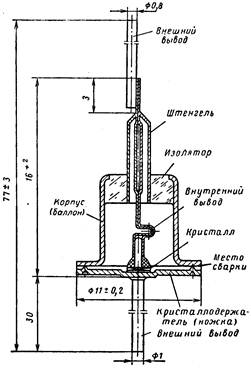

Рис. 2.4. Конструкция диодов малой мощности (а) и средней мощности (б)

Стабилитрон. Это полупроводниковый диод, сконструированный для работы в режиме электрического пробоя. Условное графическое обозначение стабилитрона представлено на рис. 2.5,а.

Рис. 2.5. Графическое изображение полупроводниковых диодов:

а) стабилитрон; б) диод Шоттки; в) варикап; г) туннельный диод;

д) обращенный диод

В указанном режиме при значительном изменении тока стабилитрона напряжение изменяется незначительно, т. е. стабилитрон стабилизирует напряжение. Вольт-амперная характеристика кремниевого стабилитрона Д814Д представлена на рис. 2.6.

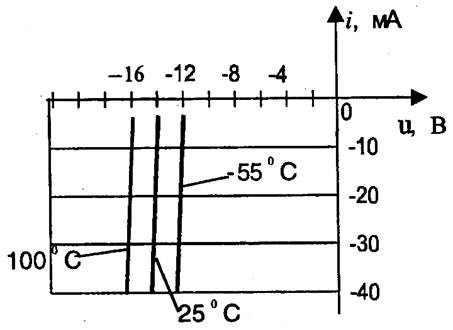

Рис. 2.6. Вольт-амперная характеристика

кремниевого стабилитрона Д814Д

В стабилитронах может иметь место и туннельный, и лавинный, и смешанный пробой в зависимости от удельного сопротивления базы.

В стабилитронах с низкоомной базой (низковольтных, до 5,7 В) имеет место туннельный пробой, а в стабилитронах с высокоомной базой (высоковольтных) – лавинный пробой.

Основными является следующие параметры стабилитрона:

1. U_ст – напряжение стабилизации (при заданном токе в режиме пробоя);

2. I_ст.мин – минимально допустимый ток стабилизации;

3. I_{ст.макс} – максимально допустимый ток стабилизации;

4. r_ст – дифференциальное сопротивление стабилитрона (на участке пробоя), ;

5. (ТКН) – температурный коэффициент напряжения стабилизации.

Величины U_ст , I_ст.мин и I_{ст.макс} принято указывать как положительные.

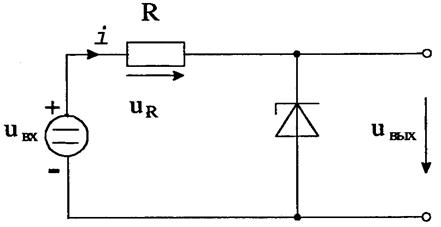

Для примера применения стабилитрона обратимся к схеме так называемого параметрического стабилизатора напряжения (рис. 2.7.). Легко заметить, что если напряжение u_вх настолько велико, что стабилитрон находится в режиме пробоя, то изменения этого напряжения практически не вызывают изменения напряжения u_вых (при изменении напряжения u_вх изменяется только ток i, а также напряжение ).
