Устройство сборных и монолитных ростверков

Железобетонные ростверки изготовляют монолитными и сборными.

Монолитные ростверки имеют различную форму — квадратную, прямоугольную, треугольную и ленточную в зависимости от конструктивных решений зданий и сооружений, геологических условий, типа и числа забитых свай.

Технология устройства монолитных ростверков следующая:

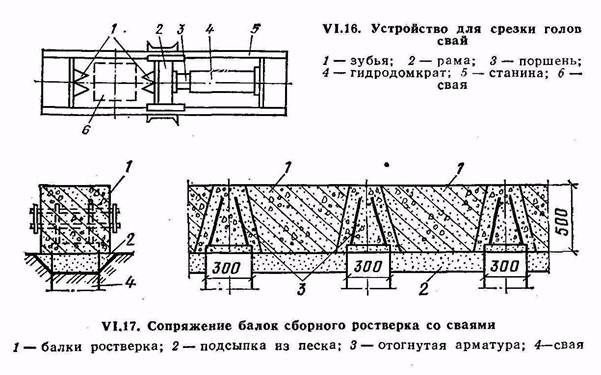

1. Срубают головы свай до проектного уровня с оголением арматурных стержней специальным устройством, надеваемым на оголовок сваи краном (рис. VI. 16).

2. Устраивают песчаную подсыпку под ростверк.

3. Устанавливают опалубку

4. Укладывают арматуру (арматуру ростверка и сваи соединяют между собой)

В тех случаях, когда головы свай после забивки находятся на одном уровне (допускается разница в уровне 1...2 см) и не разбиты, рекомендуется не разбивать головы свай и заделывать их в ростверк без выпусков арматуры.

5. Укладывают и уплотняют бетонную смесь

Глубина заделки при этом должна быть не менее 0,5dпри многорядном расположении свай и 1dпри од­норядном (d — диаметр трубчатой сваи или размер сто­роны сваи квадратного сечения).

Для свай с оголенными концами арматуры рекомен­дуется: в свайном фундаменте, работающем на верти­кальную нагрузку, заделывать в ростверк на величину не менее наибольшего размера поперечного сечения сваи, а выпуски арматуры заделывать не менее чем на 40 см.

Сборные железобетонные ростверки за последние годы получили широкое распространение. Для их устрой­ства необходимо, чтобы оси забитых свай имели откло­нение в плане не более ±5 см, а по вертикали уровни голов сваи ±1 см (рис. VI.17). Балки сборного роствер­ка укладывают на выравнивающую подстилку из песка или шлака. Элементы ростверка со сваями сопрягаются путем замоноличивания отверстий трапецеидального сечения, имеющихся в балках ростверка, внутрь кото­рых подогнуты стержни арматуры сваи. Сборный рост­верк — башмак куста из трех свай — изготовляют в ви­де одного элемента, армированного сварным каркасом.

5. Сущность метода «стена в грунте».

Метод «стена в грунте» – это технология, позволяющая устраивать в грунте подземные конструкции без предварительного раскрытия котлована.

Сущность метода – в узких траншеях, под защитой глинистого раствора или других креплений устраивают стены из монолитного или сборного железобетона, затем под защитой этих стен разрабатывают грунт (раздаточный материал).

«Стену в грунте» могут устраивать и из свай:

– с небольшими зазорами между сваями;

– из соприкасающихся свай;

– из секущихся свай.

Таким образом, стены в грунте делят на:

1.траншейные

2.свайные.

«Стены в грунте» могут выполнять следующие функции:

– ограждающая конструкция;

– несущие элементы подземных и заглубленных сооружений;

– противофильтрационные завесы, препятствующие попаданию воды в котлован, подвал и т.п.

Прерывистые и соприкасающиеся свайные стены выполняют обычно роль фундамента или подпорных конструкций. Стены из секущихся свай могут быть несущими, так и противофильтрационными.

Траншейные стены могут быть монолитными или сборными. Формы, размеры, очертания стен в плане определяется назначением сооружения и применяемым оборудованием. Толщина стен может быть 30-200см. Глубина их заложения может быть до 50м и более.

Монолитные стены армируют гладкими и периодического профиля стержнями, предусматривая толщину защитного слоя бетона. Зазор между грунтом и арматурой (т.е. защитный слой) не менее 7см. Для обеспечения зазора применяют бетонные рамки.

Траншейные стены изготавливают секциями длиной 3-6м, иногда до 10м. Арматурные каркасы соединяют между собой по горизонтали в верхней части стены, монолитной обвязочной балкой.

Сборные траншейные стены выполняются из панелей толщиной 30-50см, они могут быть плоскими, сферическими, ребристыми. В верхней части панели снабжаются арматурными выпусками, для связи с остальным каркасом обвязочного пояса.
