Механизм нитепритягивателя

Техническая характеристика

Основные рабочие органы

Механизм иглы - кривошипно-шатунного типа;

Механизм челнока - центрально-шпульно равномерно вращающего типа;

Механизм перемещения ткани - реечного типа;

Механизм лапки;

Механизм нитепритягивателя - кулачковый равномерно вращающего типа.

Частота вращения главного вала - 5000 оборотов в минуту.

Длина стежка - 2-4 мм.

Высота подъёма лапки - до 6 мм.

Толщина сшиваемых тканей - до 4 мм.

Иглы - №75, №90, №100, №110.

Нитки - х/б №40, 50, 60, 80; шелк №65; лавсан №22Л.

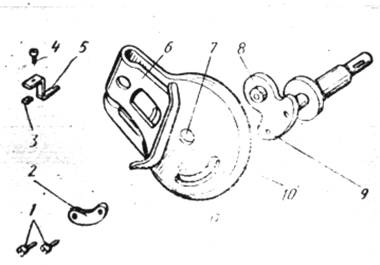

Нитепритягиватель(10) отверстием(7) надет на выступ(8) пальца кривошипа и через прокладку(2) крепится к приливу кривошипа(9) двумя винтами(І) на фронтальной доске. Винтом(4) и гайкой(З) крепится нож(5), для обрезки нитки при обрыве, чтобы устранить наматывание её на кулачок(б) нитепритягивателя.
