Пусть S1, S2, S3: set of byte, Над этими множествами определены следующие специфические операции.

1) Объединение множеств: S2+S3. Результатом является множество, содержащее элементы обоих исходных множеств.

2) Пересечение множеств: S2*S3. Результатом является множество, содержащее общие элементы обоих исходных множеств.

3) Проверка на вхождение элемента в множество: a in S1. Результатом этой операции является значение логического типа - true, если элемент a входит в множество S1, false - в противном случае.

Логическое и машинное представление записей

Запись - конечное упорядоченное множество полей, характеризующихся различным типом данных. Записи являются чрезвычайно удобным средством для представления программных моделей реальных объектов предметной области, ибо, как правило, каждый такой объект обладает набором свойств, характеризуемых данными различных типов. Пример записи - совокупность сведений о некотором студенте. В данном примере объектом является "студент" и обладает такими свойствами: личный номер" - характеризуется целым положительным числом, "фамилия-имя-отчество" - характеризуется строкой символов и т.д. Пример:

var rec: record

num:byte; { личный номер студента }

name:string[20]; { Ф.И.О. }

fac, group:string[7]; { факультет, группа }

math,comp,lang:byte;{оценки по математике, выч.тех- }

end; {нике, ин. языку }

В памяти эта структура может быть представлена в одном из двух видов:

а) в виде последовательности полей, занимающих непрерывную область памяти (рис. 3.10). При такой организации достаточно иметь один указатель на начало области и смещение относительно начала. Это дает экономию памяти, но лишнюю трату времени на вычисление адресов полей записи.

Рис. 3.10. Представление в памяти переменной типа record

в виде последовательности полей

б) в виде связного списка с указателями на значения полей записи. При такой организации имеет место быстрое обращение к элементам, но очень неэкономичный расход памяти для хранения.

Структура хранения в памяти связного списка с указателями на элементы приведена на рис. 3.11. При этом для экономии объема памяти, отводимой под запись, значения некоторых ее полей хранятся в самом дескрипторе, вместо указателей, тогда в дескрипторе должны быть записаны соответствующие признаки.

Рис. 3.11. Представление в памяти переменной типа record в виде связного списка

В соответствии с общим подходом языка C дескриптор записи (в этом языке записи называются структурами) не сохраняется до выполнения программы. Поля структуры просто располагаются в смежных слотах памяти, обращения к отдельным полям заменяются на их адреса еще на этапе компиляции.

Полем записи может быть в свою очередь интегрированная структура данных - вектор, массив или другая запись. В некоторых языках программирования (COBOL, PL/1) при описании вложенных записей указывается уровень вложенности, в других (PASCAL, C) - уровень вложенности определяется автоматически.

Полем записи может быть другая запись, но ни в коем случае не такая же. Это связано прежде всего с тем, что компилятор должен выделить для размещения записи память. Предположим, описана запись вида:

type rec = record

f1: integer;

f2: char[2];

f3: rec; end;

Как компилятор будет выделять память для такой записи? Для поля f1 будет выделено 2 байта, для поля f2 - 2 байта, а поле f3 - запись, которая в свою очередь состоит из f1 (2 байта), f2 (2 байта) и f3, которое... и т.д. Недаром компилятор C, встретив подобное описание, выдает сообщение о нехватке памяти.

Однако, полем записи вполне может быть указатель на другую такую же запись: размер памяти, занимаемой указателем известен и проблем с выделением памяти не возникает. Этот прием широко используется в программировании для установления связей между однотипными записями (см. главу 5).

Важнейшей операцией для записи является операция доступа к выбранному полю записи - операция квалификации. Практически во всех языках программирования обозначение этой операции имеет вид:

<имя переменной-записи>.<имя поля>

Так, для записи, описанной в начале п.3.5.1, конструкции:

stud1.num и stud1.math будут обеспечивать обращения к полям num и math соответственно.

Над выбранным полем записи возможны любые операции, допустимые для типа этого поля. Большинство языков программирования поддерживает некоторые операции, работающие с записью, как с единым целым, а не с отдельными ее полями. Это операции присваивания одной записи значения другой однотипной записи и сравнения двух однотипных записей на равенство/неравенство. В тех же случаях, когда такие операции не поддерживаются языком явно (язык C), они могут выполняться над отдельными полями записей или же записи могут копироваться и сравниваться как неструктурированные области памяти.

3.5. Записи с вариантами

В ряде прикладных задач программист может столкнуться с группами объектов, чьи наборы свойств перекрываются лишь частично. Обработка таких объектов производится по одним и тем же алгоритмам, если обрабатываются общие свойства объектов, или по разным - если обрабатываются специфические свойства. Можно описать все группы единообразно, включив в описание все наборы свойств для всех групп, но такое описание будет неэкономичным с точки зрения расходуемой памяти и неудобным с логической точки зрения.

Если же описать каждую группу собственной структурой, теряется возможность обрабатывать общие свойства по единым алгоритмам.

Для задач подобного рода развитые языки программирования (C, PASCAL) предоставляют в распоряжение программиста записи с вариантами. Запись с вариантами состоит из двух частей. В первой части описываются поля, общие для всех групп объектов, моделируемых записью. Среди этих полей обычно бывает поле, значение которого позволяет идентифицировать группу, к которой данный объект принадлежит и, следовательно, какой из вариантов второй части записи должен быть использован при обработке. Вторая часть записи содержит описания непересекающихся свойств - для каждого подмножества таких свойств - отдельное описание. Язык программирования может требовать, чтобы имена полей-свойств не повторялись в разных вариантах (PASCAL), или же требовать именования каждого варианта (C). В первом случае идентификация поля, находящегося в вариантной части записи при обращении к нему ничем не отличается от случая простой записи:

<имя переменной-записи>.<имя поля>

Во втором случае идентификация немного усложняется:

<имя переменной-записи>.<имя варианта>.<имя поля>

Рассмотрим использование записей с вариантами на примере.

Пусть требуется размещать на экране видеотерминала простые геометрические фигуры - круги, прямоугольники, треугольники. Для "базы данных", которая будет описывать состояние экрана, удобно представлять все фигуры однотипными записями. Для любой фигуры описание ее должно включать в себя координаты некоторой опорной точки (центра, правого верхнего угла, одной из вершин) и код цвета. Другие же параметры построения будут разными для разных фигур. Так для круга - радиус; для прямоугольника - длины непараллельных сторон; для треугольника - координаты двух других вершин.

Запись с вариантами для такой задачи в языке PASCAL выглядит, как:

type figure = record

fig_type: char; { тип фигуры }

x0, y0: word; { координаты опорной точки }

color: byte; { цвет }

case fig_t: char of

'C': (radius: word);{ радиус окружности }

'R': (len1, len2: word); { длины сторон прямоугольника }

'T': (x1,y1,x2,y2: word); { координаты двух вершин }

end;

а в языке C, как:

typedef struct

{ char fig_type; /* тип фигуры */

unsigned int x0, y0; /* координаты опорной точки */

unsigned char color; /* цвет */

union

{ struct

{ unsigned int radius; /* радиус окружности */

} cyrcle;

struct

{ unsigned int len1, len2; /* длины сторон прямоугольн.*/

} rectangle;

struct

{ unsigned int x1,y1,x2,y2; /* координаты двух вершин */

} triangle; } fig_t; } figure;

И если в программе определена переменная fig1 типа figure, в которой хранится описание окружности, то обращение к радиусу этой окружности в языке PASCAL будет иметь вид: fig1.radius, а в C: fig1.circle.radius

Поле с именем fig_type введено для представления идентификатора вида фигуры, который, например, может кодироваться символами: "C"- окружность или "R"- прямоу-гольник, или "T"- треугольник.

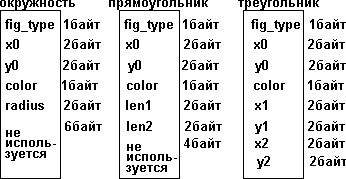

Выделение памяти для записи с вариантами показано на рис. 3.12.

Как видно из рисунка, под запись с вариантами выделяется в любом случае объем памяти, достаточный для размещения самого большого варианта. Если же выделенная память используется для меньшего варианта, часть ее остается неиспользуемой. Общая для всех вариантов часть записи размещается так, чтобы смещения всех полей относительно начала записи были одинаковыми для всех вариантов. Очевидно, что наиболее просто это достигается размещением общих полей в начале записи, но это не строго обязательно. Вариантная часть может и "вклиниваться" между полями общей части. Поскольку в любом случае вариантная часть имеет фиксированный максимальный) размер, смещения полей общей части также останутся фиксированными.
