Техническое диагностирование

Параметры технических характеристик механизмов ПА при их использовании изменяются в пределах от П₀ до П_пд. Фактическое знание действительных величин параметров определяют техническое состояние механизмов и систем ПА. Источником информации о величинах этих параметров является техническое диагностирование, т.е. определение технического состояния с определенной точностью.

Диагностирование может быть функциональным или тестовым.

Функциональное диагностирование осуществляется во время функционирования механизма (любого объекта), на который поступает только рабочее воздействие. Примером его могут служить величины хода рычагов и педалей приводов управления механизмами, определение тормозного пути и др.

Тестовое диагностирование осуществляется в основном с использованием специальных приборов, стендов и т.п.

С помощью диагностирования решается ряд задач:

определяется работоспособность системы и механизма (в дальнейшем – объекта), как правило, это делается включением их в работу;

устанавливается потребность в обслуживании или ремонте;

контролируется качество выполнения работ по техническому обслуживанию и ремонту;

прогнозируется возможное продление срока службы машин;

обосновывается целесообразность списания агрегатов или машин.

Для определения технического состояния используются различные, так называемые, диагностические признаки. Ими могут являться: факт работоспособности, снижение эффективности, степень герметичности сопряжений и т.д.

Решение задач диагностирования требует знания П технического состояния оцениваемых параметрами диагностирования Д.

Параметры диагностирования. Техническое состояние объекта в основном определяется изнашиванием рабочих поверхностей их деталей. Например, для двигателя – это изменение размеров гильз цилиндров и поршневых колец. Для пожарного насоса – изменение размеров вала насоса в зоне контакта вала с манжетами уплотнения и т.д

Измерение износа деталей без разборки механизма или ограничена, или практически невозможна. Поэтому для определения технического состояния пользуются косвенными величинами. Их называют диагностическими параметрами. Они связаны с параметрами технического состояния и дают о них определенную информацию. Например, о техническом состоянии пожарного насоса можно судить по величине падения разрежения при его проверке на герметичность. Важной информацией является изменение создаваемого насосом напора. О техническом состоянии двигателя можно судить по изменению его мощности, компрессии, расходу масла.

Рассмотрим обоснование диагностических параметров на примере их определения для оценки технического состояния системы всасывания пожарного насоса.

Герметичность у нового насоса обеспечивается тем, что на вал с некоторым предварительным натягом посажена резиновая манжета. Ее диаметр меньше диаметра вала. Вследствие износа деталей при эксплуатации через какую-то величину наработки насоса t _пд диаметры сравняются. Это предельное состояние уплотнения. Начальному и предельному состоянию соответствуют начальный П₀ и П_пд параметры его технического состояния. Изменение П во времени эксплуатации показано прямой 1 на рис. 13.30. Было установлено, что время падения создаваемого в насосе разрежения, измеряемое в секундах t _с, в зависимости от диаметра вала насоса изменяется, как показано кривой 2 на рис. 13.30. Легко определить, что предельно допустимому параметру П_пд соответствует диагностический параметр t_D. Таким образом, диагностическим параметром является время t_D. Если при испытании насоса измеряемое падение вакуума t будет больше t_D, то система будет работоспособной. На основании изложенного, можно прогнозировать срок надежной службы системы. Пусть измеренное время падения вакуума будет t ₁, тогда, как показано на рисунке, возможная продолжительность работоспособного состояния системы будет определяться отрезком аб.

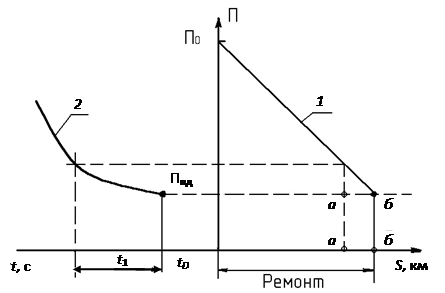

Рис. 13.30. Диагностический параметр:

1 – износ вала пожарного насоса; 2 – изменение диагностического параметра

Классификация диагностических параметров позволяет определять как их перечень, так и область их применения.

Параметры выходных рабочих процессов определяют функциональные свойства ПА или механизма. К ним относятся мощность двигателя, напор, развиваемый насосом, подача пенообразователя в насос, расход топлива, давление форсунки дизеля и др.

Параметры сопутствующих процессов включают температуру нагрева масла, содержание оксида углерода в отработавших газах, давление в конце такта сжатия в цилиндрах двигателя и т.д.

Параметры геометрические определяют связи между деталями в сборочной единице и между отдельными агрегатами и механизмами. К ним относятся зазоры, ход педалей, угол опережения зажигания или подачи топлива в дизеле и др.

Пожарные автомобили создаются, как известно, на шасси грузовых транспортных средств, поэтому для их диагностирования используются параметры и методы, применяемые в автомобильном транспорте. Для специального оборудования пожарных машин разработаны свои диагностические параметры.

Методы диагностирования ПА и их оборудования характеризуются способом измерения диагностических параметров. В настоящее время в зависимости от вида диагностических параметров выделяют три основные группы методов.

Первая группа методов базируется на имитации скоростных и нагрузочных режимов работы автомобиля. При заданных условиях определяются выходные параметры. Для этой цели используются специальные стенды как для автомобилей, так и для пожарного оборудования и пожарно-технического вооружения (ПТВ). При диагностировании ПТВ устанавливается только пригодность его к использованию.

Вторая группа включает в себя методы, в основу которых положена оценка герметичности рабочих объемов механизмов или систем. Измеряя герметичность (степень ее изменения), оценивают степень износа вала насоса, деталей цилиндропоршневой группы двигателя.

Возможны и другие методы, входящие в эту группу. Например, использование параметров колебательных процессов.

Третья группа методов основывается на субъективной оценке геометрических параметров в статике, например, измерении хода педалей приводов и т.д.

Для оценки технического состояния объекта могут применяться различные средства технического диагностирования (ТД).

Встроенное средство ТД – средство диагностирования, выполненное в общей конструкции с объектом диагностирования. Это контрольные приборы различного назначения.

Внешнее средство ТД – средство, выполненное отдельно от конструкции объекта диагностирования. Это различного рода стенды, например, беговые или тормозные для оценки тяговых и тормозных свойств автомобиля, компрессометры и другие переносные приборы.

Универсальное средство ТД – средство, предназначенное для объектов диагностирования различного конструктивного выполнения или функционального назначения. Это могут быть приборы для измерения давления, состава отработавших газов, оценки линейных размеров.

Специализированное средство ТД – средство, предназначенное только для однотипных объектов.

Все изложенные методы диагностирования и используемые средства охватывают различные диагностические признаки и параметры, они применяются в различных областях (табл. 13.9).

Таблица 13.9

Признаки	Диагностические параметры	Объекты применения
Факт работоспособности или неработоспособности объекта	–	Двигатель, герметичность пожарного насоса, сцепление
Снижение эффективности	Мощность, напор, развиваемый насосом, расход пенообразователя, поворот колен автолестницы, тормозной путь	Двигатель, тормоза, аккумуляторная батарея, сцепление
Правильность геометрических сопряжений	Линейные и угловые зазоры, свободный и рабочий ход	Приводы ПЦН, механизмы приводов, рулевое управление
Степень герметизации рабочих объемов	Герметизация пожарных насосов, компрессия, прорыв газов в картер, давление воздуха в шинах, опрессовка водопенных коммуникаций	Пожарный насос, двигатель, компрессор, гидроприводы, системы охлаждения
Правильность циклических процессов	Изменение силы тока и напряжений в электроцепях, изменение колебания подрессоренных масс, изменение установки зажигания	Система зажигания, генератор, сцепление
Отклонение от нормы акустических процессов	Виброимпульс, частота и фаза колебаний, уровень шума	Двигатель. Агрегаты трансмиссии, топливная аппаратура дизеля
Изменение состава картерного масла	Вязкость, кислотность, наличие воды, наличие и концентрация продуктов износа	Двигатель, система смазки
Изменение состава отработавших газов	Содержание СО, сажи	Двигатель, система зажигания, топливная система
Тепловое состояние	Температура и скорость ее изменения	Система охлаждения, пожарный насос, система смазки, агрегаты трансмиссии
Изменение КПД объекта диагностирования	–	Пожарный насос, трансмиссия, рулевое управление
Изменение вида поверхности объекта	Визуальное наблюдение деформации, порча окраски, подтекания, царапины, износ шин	Кузов, двигатель, насосная установка, агрегаты и системы пожарного автомобиля

Особенности технического диагностирования в ГПС обусловлены спецификой технического обслуживания (ТО ПА) и их ремонта (Р).

В пожарных частях ТО и Р производится силами водителей ПА и личного состава боевых расчетов под руководством начальника караула. Все работы осуществляются на посту технического обслуживания.

Для постов ТО в пожарной части установлен перечень диагностического оборудования. Оно позволяет осуществлять технический контроль небольшого количества элементов. Его перечень, наименование и область применения приводятся в табл. 13.10.

Таблица 13.10

Объект проверки	Наименование приборов	Назначение приборов и приспособлений
Двигатель	Стетоскоп Компрессометр Плотномер Приспособление	Прослушивание двигателя Определение давления в цилиндрах в конце такта сжатия Определение температуры замерзания охлаждающей жидкости зимой Проверка натяжения приводных ремней
Шасси	Измерительная линейка Люфтомер Линейка	Проверка и регулирование схождения передних колес автомобиля Проверка свободного хода рулевого колеса пожарного автомобиля Проверка свободного хода педалей привода управления
Аккумулятор-ные батареи	Трубка стеклянная Плотномер Пробник	Проверка уровня электролита Замер плотности электролита Определение ЭДС аккумуляторной батареи

При ЕТО включением проверяется работоспособность двигателей. С помощью газоструйного вакуумного аппарата проверяется герметичность пожарного насоса по падению создаваемого разрежения.

Один раз в 10 дней производится проверка аккумуляторных батарей и при необходимости их обслуживание. При выполнении этой работы используются простые приспособления, указанные табл. 13.10

При проведении ТО-1 для диагностирования используется все оборудование, указанное в табл. 13.10. Замеренные диагностические параметры сравнивают с нормативными их значениями, приводимыми в инструкциях по эксплуатации автомобилей. При их несогласованности принимается решение по обслуживанию (выполнению регулировочных и других работ). Контроль выполнения работы осуществляют повторными измерениями.

Диагностирование производится также для обоснования проведения текущих ремонтов, сопутствующих техническому обслуживанию. Выполнение диагностических работ гарантирует поддержание технической готовности ПА в подразделениях ГПС. Обеспечение технической готовности ПА осуществляется при проведении ТО-2 и необходимых ремонтов механизмов и агрегатов ПА. Эти работы выполняются в подразделениях технической службы – пожарных частях (отрядах) технической службы. В этих пожарных частях осуществляется как общее, так и локальное диагностирование, т.е. диагностирование какого-либо элемента объекта.

Примерами его являются, например, диагностирование пеносмесителя насосной установки, форсунки дизеля и т.д.

В настоящее время обоснована номенклатура стендов, приборов и приспособлений для постов диагностики подразделений технической службы. В них, прежде всего, имеется все оборудование, которым оснащены посты ТО в пожарных частях.

На постах технического диагностирования должны быть стенды для общего диагностирования шасси, пожарного оборудования и ПТВ. Для локального диагностирования используются различные приборы.

Для общего диагностирования шасси необходимы ряд стендов.

Стенды тяговые предназначены для имитации работы автомобиля в различных скоростных и нагрузочных режимах. Такие стенды бывают силовыми и инерционными. Более простыми по устройству и применению являются силовые стенды. Принципиальная схема стенда показана на рис. 13.31. Они могут быть для полноприводных и неполноприводных автомобилей. Автомобили устанавливают колесами на беговые барабаны стенда. Создание заданного нагрузочного и скоростного режимов работы диагностируемого автомобиля создается притормаживанием барабанов, вращаемых его колесами. В качестве нагрузочного устройства могут применяться гидравлические и электрические тормоза. Во втором варианте возможно измерение момента сопротивления трансмиссии. На стенде определяется мощность на ведущих колесах, расход топлива, а также дымность отработавших газов у дизелей и количество СО у карбюраторных двигателей.

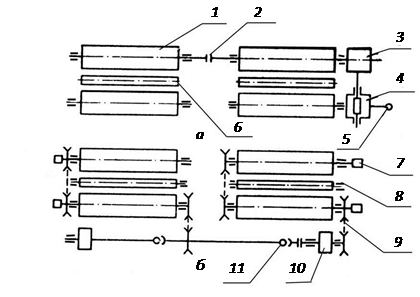

Рис. 13.31. Схема стенда тяговых качеств:

а – силового; б – инерционного;

1 – барабан; 2 – соединительная муфта; 3 – редуктор; 4 – нагрузочное
устройство(электротормоз); 5 – датчик измерения нагрузки; 6 – подъемник;
7 – тахогенератор; 8 – ролик для замера схождения колес; 9 – цепь; 10 – маховик;
11 – карданное сочленение

Стенд для проверки тормозных систем с приводом от колес автомобиля (рис. 13.32). На нем определяются: тормозная сила на каждом колесе, одновременность срабатывания тормозов колес одной оси, время срабатывания тормозного привода, усилия на тормозной педали.

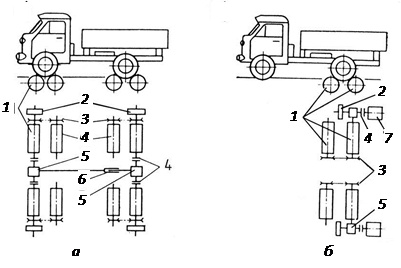

Рис. 13.32. Инерционные тормозные стенды с беговыми барабанами:

а – с приводом от ведущих колес автомобиля; б – с приводом от электродвигателя;

1 – ролик; 2 – маховик; 3 – цепная передача; 4 – соединительные электромагнитные муфты; 5 – редуктор; 6 – передаточный вал; 7 – электродвигатель

Стенд для проверки установки передних колес. Принципиальная схема стенда показана на рис. 13.33. С помощью стенда определяют величину боковых сил в контакте колеса с барабаном стенда.

На посту технической диагностики желательно иметь специальные стенды для проверки пожарных насосов, вакуумных систем, пеносмесителей.

Стенды для диагностирования пожарно-технического вооружения должны обеспечивать испытание спасательных устройств и снаряжения пожарных, а также гидравлического испытания пожарного оборудования.

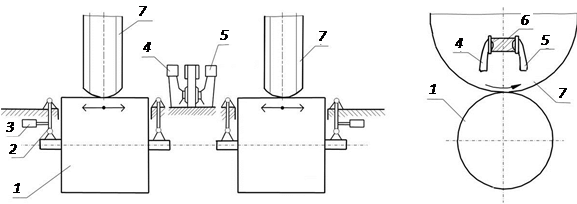

Рис. 13.33. Схема стенда КИ-4872 с беговыми барабанами силового типа для проверки и регулировки установки передних колес:

1 – беговой барабан; 2 – маятниковая подвеска (серьга); 3 – индуктивный датчик боковой силы перемещения барабана; 4, 5 – передний и задний захваты;
6 – балка переднего моста; 7 – колесо автомобиля

На посту предусмотрена возможность локального диагностирования систем двигателя, дополнительной трансмиссии, гидравлических систем. Эти работы выполняются специальными приборами.

в

Тема № 3: Система технического обслуживания и ремонта пожарных автомобилей.

Пожарные автомобили, выполняя боевые задачи, расходуют огнетушащие вещества, горючесмазочные материалы. Кроме того, необходимо производить замену мокрых пожарных рукавов сухими. Для восстановления технической готовности ПА необходимо пополнять запасы огнетушащих веществ и горючесмазочных материалов.

С увеличением пробега ПА ухудшается работа всех систем, изнашиваются рабочие поверхности деталей. Для предотвращения отказов в работе систем и механизмов необходимо периодически восстанавливать их работоспособность.

Комплекс работ по поддержанию технической готовности ПА и работоспособности их систем и механизмов называется техническим обслуживанием (ТО).

При эксплуатации ПА расходуется определенный ресурс. Отдельные механизмы по различным причинам могут выходить из строя, появляются неисправности.

Комплекс работ по восстановлению исправности или работоспособности механизмов или систем и восстановлению их ресурса называется ремонтом (Р).

Для технического обслуживания и ремонта ПА необходимы определенное оборудование, документация на их проведение и исполнители, т.е. нужны определенные силы и средства. Совокупность взаимосвязанных средств: документации технического обслуживания, ремонта и исполнителей, необходимых для поддержания и восстановления качества механизмов и систем, составляет систему технического обслуживания и ремонта (ТО и Р).

В ГПС, как и во всей стране, принята планово-предупредительная система ТО и Р. Ее сущность состоит в том, что планируется периодичность ТО и Р и объем их работ. Однако ТО проводится в обязательном порядке, а ремонт – по необходимости.

Для реализации системы ТО и Р необходимо знать периодичность
Т _кмпроведения работ по ТО и ремонту и трудоемкость t _чел.-ч их выполнения.

Трудоемкость выполняемых работ по обслуживанию механизмов и систем определяют методом хронометрирования и обычно задается в человеко-часах (t, чел.-ч). Для обслуживания ПА в целом определяется срок (в сутках), в течение которого оно должно быть произведено.

Периодичность проведения технического обслуживания обозначают буквой Т с индексом, указывающим на вид ТО и Р. Например: Т _ТО-1 – периодичность проведения технического обслуживания ТО-1, Т _КР – капитального ремонта и т.д.

Аналогично обозначается и трудоемкость t технических воздействий.

Периодичность Т проведения технического обслуживания регламентируется величинами пробега ПА в км или в часах работы агрегата. Она может определяться различными методами.

Трудности определения периодичности технического обслуживания обусловлены разнообразием выполняемых работ. Обычно ТО включает несколько видов работ: смазочные, крепежные, регулировочные. Кроме того, каждый механизм и система имеют свою оптимальную периодичность обслуживания.

Периодичность ТО может определяться по так называемым стержневым операциям. В соответствии с этим методом периодичность ТО приурочивается к оптимальной периодичности наиболее важных (стержневых) операций. Такими операциями могут быть операции, обусловливающие безопасность движения, операции, характеризующиеся большой трудоемкостью работ, требующих специального оборудования и др. Периодичность проведения таких операций принимается за основу, и к ним присоединяют операции ТО других механизмов.

Используется также технико-экономический метод (рис. 13.15). Удельная стоимость обслуживания С руб./км тем меньше, чем больше пробег Т _км(кривая 1). Однако при этом возрастает удельная стоимость ремонта (кривая 2). Периодичность обслуживания определяется по минимальному значению суммы С _ТО и С _Р (кривая 3).

Особенности системы ТО и Р в ГПС. Система ТО и Р обеспечивает и поддерживает техническую готовность ПА. Все работы по ТО можно разделить на регламентные и плановые (схема на рис. 13.16). К регламентным работам относятся: ежедневное ТО (ЕТО), обслуживание на пожаре ТО_п, после пожара ТО_пп, обслуживание после первого пробега 1000 км и через 10 дней (аккумуляторные батареи). К плановым относятся технические обслуживания ТО-1, ТО-2 и сезонное обслуживание ТО_с. При этом обслуживание, обозначенное А, проводят в пожарных частях, а Б – в подразделениях технической службы.

Трудоемкость t _чел.-ч и величина периодичности обслуживания Т _кмопределяют режимы ТО.

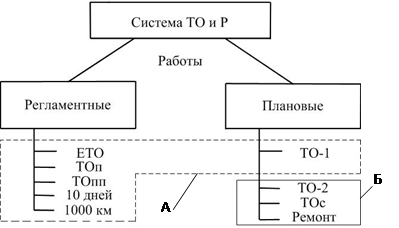

Рис. 13.16. Классификация видов ТО

ЕТО – производится при смене караула водителем и пожарными под руководством начальника караула. Обслуживание включает проверку заправки всех систем, наличие ПТВ и его исправность, проверяется работа двигателя на холостом ходу, система всасывания пожарного насоса. Для различных ПА работа двигателя на холостом ходу находится в пределах
3 – 10 мин.

Распределение обязанностей водителя (В) и пожарных (П) показаны на рис. 13.17.

Трудоемкость обслуживания составляет от 70 до 75 чел.-мин.

ТО _п – на пожаре не нормируется. Оно включает контроль работы двигателя и насоса. По окончании тушения пожара промывают водой водопенные коммуникации и ПН, если пожар тушили пеной, заполняют цистерну водой. Периодически подают смазку в сальниковый стакан насоса. При следовании в часть проверяют работу приводов управления, тормозов.

ТО _пп – после тушения пожара и возвращения в пожарную часть. После тушения пожара должна быть восстановлена боевая готовность ПА. Емкости машин заполняются ГСМ и ОВ, заменяются пожарные рукава, выполняются все работы ЕТО.

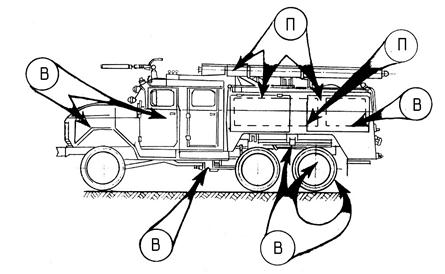

Рис. 13.17. Распределение обязанностей пожарных при проведении ЕТО

Трудоемкость работ установлена экспериментально и составляет в среднем 110 чел.-мин. При полном составе боевого расчета, равном 6 человек, продолжительность обслуживания не боле 20 – 25 мин. Ответственность за выполнение работ возложена на начальника караула.

ТО-1 проводится в пожарных частях. При его проведении выполняются все работы ЕТО и дополнительные работы, регламентированные для каждого типа ПА в «Наставлении по технической службе в ГПС МВД России».

ТО-1 проводится после общего пробега ПА, равного 1500 км (для специальных ПА после 1000 км), но не реже одного раза в месяц.

Общий L _об пробег ПА определяют суммой

L _об = L _сп + 50t, (3.13)

где L _сп – пробег ПА по спидометру, км; t – работа пожарного насоса, ч.

Примерное распределение выполняемых работ боевыми расчетами показано на рис. 13.18. Для проведения ТО-1 ПА выводят из боевого расчета на 1-2 дня. Работы выполняют водители (В) и пожарные (П).

При ТО-1 может выявиться необходимость ремонта агрегатов. Такой текущий ремонт называют сопутствующим. Он проводится для замены неисправного агрегата новым. Его объем не должен превышать 20 % объема ТО-1.

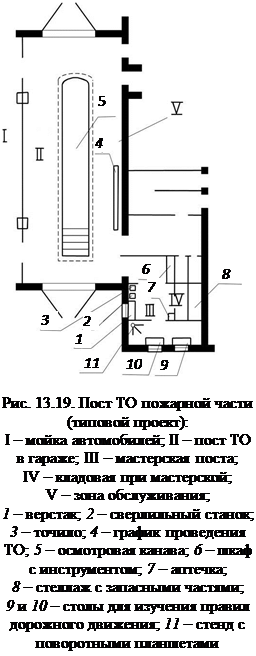

Техническое обслуживание ПА производят в зоне обслуживания V гаража пожарной части (рис. 13.19). Она включает пост мойки I, пост
ТО II, мастерскую поста III, кладовую при мастерской IV. На посту в мастерской находится комплект приборов и средств для диагностических работ. Кроме того, имеется комплект различного оборудования и пособий, номенклатура которых и размещение показаны на рис. 13.19.

Рис.13.18. Распределение обязанностей пожарных при проведении ТО-1

ТО-2 проводится после общего пробега ПА, равного 7000 км (для специальных ПА – 5000 км), но не реже одного раза в год. Постановка ПА на ТО-2 планируется. Обслуживание производится специалистами технических подразделений с участием водителей ПА. Трудоемкость обслуживания АЦ находится в пределах 55 – 75 чел.-ч. При этом на обслуживание шасси приходится 10-15 % общей трудоемкости. Для проведения ТО-2 пожарный автомобиль выводится из боевого расчета. Время пребывания ПА на обслуживании не должно превышать трех дней. Для ПА, находящихся в эксплуатации более 10 лет, увеличивается время простоя до 5 суток.

ПА, прошедший ТО-2, получает руководитель и старший водитель подразделения по акту сдачи.

Пожарный автомобиль, прошедший ТО, должен отвечать всем требованиям технической документации.

Сезонное ТО_с. Нормативы трудоемкости ТО_с составляют от трудоемкости ТО-2:

для очень холодного климатического района – 50 %;

для холодного климатического района – 30 %;

для прочих климатических районов – 20 %.

Ремонт ПА. Для ПА установлены основные агрегаты, базовые и основные детали в них. Например, основной агрегат – двигатель и сцепление. Базовыми деталями для него являются: блок цилиндров, головка блока цилиндров, коленчатый вал и т.д., основные детали перечислены в Наставлении по технической службе ГПС. Изложенная классификация важна для уяснения вида ремонтов.

В ГПС ремонт ПА подразделяется на следующие виды:

для автомобилей: текущий, средний, капитальный;

для агрегатов: текущий, капитальный.

Ремонты производят в пожарных частях и подразделениях технической службы (рис. 13.20).

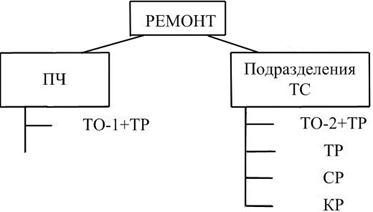

Рис. 13.20. Места проведения ремонтов

Текущий ремонт (ТР) выполняется для обеспечения работоспособности механизмов или замены отдельных агрегатов, в том числе, одного основного. Кроме того, выполняются крепежные, сварочные, слесарно-механические и другие работы.

Трудоемкость ТР находится в пределах от 15 чел.-ч/1000 км (ГАЗ-66 и др.) до 20,5 чел.-ч/1000 км общего пробега (КамАЗ). Это в 2,5 – 3 раза больше планируемой трудоемкости на ТР базового шасси.

ТР может быть сопутствующим, т.е. выполняемый при проведении ТО-2, следовательно, его трудоемкость планируется. Кроме этого, он может проводиться по потребности, выявленной при эксплуатации или при контрольных осмотрах. ТР должен обеспечить безотказную работу отремонтированных изделий до очередного ТО-2.

Средний ремонт (СР) пожарного автомобиля предусматривается, если требуется капитальный ремонт двигателя. Возможна также замена нескольких агрегатов (в том числе, двух-четырех основных).

Пробег ПА до капитального ремонта двигателя находится в пределах от 70000 (ГАЗ-66) до 130000 км (КамАЗ 43102, Урал-43202).

Трудоемкость работ при СР находится в пределах от 315 чел.-ч (ГАЗ-66 и др.) до 450 чел.-ч (Урал-43202, КамАЗ). При этом до 50 % трудоемкости приходится на ремонт шасси.

Время простоя ПА в среднем ремонте не должно превышать 30 календарных дней.

Капитальный ремонт (КР) пожарного автомобиля заключается в его полной разборке, замене или капитальном ремонте большинства агрегатов, систем, приборов.

Капитальному ремонту подвергается ПА, если его кузов, кабина, пожарный насос и не менее двух основных агрегатов базового шасси требуют капитального ремонта. Этот ремонт необходим также, если техническое состояние ПА неудовлетворительное по результатам диагностирования.

ПА, сдаваемые в КР, должны быть в состоянии, позволяющем их передвижение своим ходом.

Агрегаты подвергаются КР в случае, если базовая и основные детали требуют ремонта, а также если работоспособность агрегата не может быть восстановлена или восстановление экономически нецелесообразно при ТР.

Основным методом ремонта является агрегатный метод. По этому методу неисправный агрегат заменяется новым или отремонтированным.

Периодичность пробега ПА до капитального ремонта изменяется в пределах от 80000 км (ГАЗ-66) до 170000 км общего пробега (ЗИЛ, КамАЗ). Трудоемкость КР находится в пределах от 520 чел.-ч (ГАЗ-66 и др.) до 800 чел.-ч (Урал 43202, КамАЗ, ЗИЛ-130). Это почти в два раза больше трудоемкости КР базового шасси.

Время простоя ПА в КР не должно превышать 60 календарных дней.

Отремонтированный ПА подвергается диагностированию или испытанию: автомобиль – пробегом 2 – 5 км, а агрегат – работой, продолжительностью 0,5 ч.

Перед установкой на боевое дежурство ПА должен пройти обкатку: после среднего ремонта – пробегом 150 км, а после КР – 400 км. В обоих случаях работа специального агрегата должна составлять 2 ч.

Ресурс АЦ, прошедшей капитальный ремонт, должен составлять не менее 50 % от ресурса новой, а значение нормативной массы АЦ не должно превышать нормативный параметр более, чем на 1 %.

Тема № 4: Обеспечение боеготовности пожарной техники; правила безотказной работы на пожарной технике.

Боевая способность пожарных частей обеспечивается укомплектован-
ностью их пожарной техникой, поддержанием ее технической готовности и организацией сохранности резерва. Важным является также боевая подготовка пожарных и обеспечение охраны труда пожарных.

Потребность в ПА. Основанием потребности в ПА для пожарных частей служат штатное расписание, укомплектованность ими, а также их срок службы.

Пожарные автомобили, отслужившие положенный срок службы, заменяются новыми. Основанием для такой замены является их техническое состояние. Определив его, принимается решение о возможном продлении эксплуатации или восстановительном ремонте на заводах. Такой ремонт экономически целесообразен. Обозначив N _сп число списываемых ПА, а величину некомплекта N _нк, потребность в ПА N _ПА определим

N _ПА = N _сп + N _нк. (15.1)

Более сложным является определение потребности в ПА в связи с развитием городов, т.е. при долговременном планировании.

По действующему в настоящее время СНиП 2.07.01-87 «Градостроительство. Планирование городов и сельских поселений» количество необходимых ПА устанавливается относительно численности населения. При этом учитывается 100 % резерв. Так, при численности населения от 100 до 200 тыс. человек необходимо иметь один ПА на каждые 10000 жителей. Для другой численности населения норматив иной. Следовательно, по планируемому росту населения можно определять потребность в ПА. В Академии ГПС МЧС России были разработаны таблицы потребности в ПА в зависимости от численности населения. На основании этих таблиц был предложен графический, а затем и аналитический способы определения потребности в пожарных автомобилях при развитии городов.

Потребность в пожарных автомобилях определяется зависимостью

N _{П i} = N _{Б i} + a_i X,(15.2)

где N _{П i} - потребное количество ПА, шт.; N _{Б i} - базовое (начальное) количество ПА в исходном году при заданной численности населения; X - число десятилетий при планировании (1, 2, 3…); а – постоянная величина (табл. 15.1); i - тип автомобиля.

Таблица 15.1

Численность населения, тыс. человек	а 1
От 10 до 50 Более 50 до 70 Более 70 до 500 Более 600	0,6

Примем обозначения: i = 1– автоцистерна; i = 2 – рукавный автомобиль и автомобиль ГДЗС; i = 3 – автолестница, коленчатый подъемник.

Постоянный множитель а ₁ следует выбирать по табл. 15.1.

Для рукавных автомобилей и автомобилей ГДЗС при любой численности населения а ₂ = 1. При расчете потребности в АЛ рекомендуется принимать а ₃ = 1при численности населения до 400 тыс.человек и а ₃ = 2 при большей численности населения.

Таким образом, количество новых ПА - N_i при перспективном планировании определяется

N_i = N _сп + a_iХ, (15.3)

где N _сп – количество списываемых ПА, шт.; a_iХ – количество необходимых ПА, обусловленных развитием городов или районов.

Количество ПА, списываемых в течение десятилетия, определяется по оценке тенденций изменения пробегов машин.

Потребность в горючесмазочных материалах (ГСМ) для пожарной техники определяется расчетом, исходными данными для которого являются:

наличие пожарных машин;

годовой норматив для планирования потребности в ГСМ.

Нормы расхода ГСМ устанавливаются приказом министерства. В нем регламентируются нормы среднегодового расхода жидкого топлива, в кг, на год раздельно на основные, специальные и вспомогательные ПА и другую пожарную технику.

Общая потребность в жидком топливе, кг, на год определяется по формуле

Q _Σ = ∑ Q_j N_j, (15.4)

где N_j – количество пожарных автомобилей данного типа, шт.;
Q_j – нормативный годовой расход топлива для данного типа автомобилей, кг.

Количество Q _Σ определяют раздельно для бензинов и дизельного топлива.

Для определения объема, занимаемого топливом (V _т), м³, его массу необходимо разделить на плотность ρ, кг/м³:

. (15.5)

Значения ρ указываются в паспортах на топливо. В расчетах можно принимать для бензина ρ = 724 кг/м³ и для дизельного топлива ρ = 840 - 860 кг/м³.

Нормируется и расход масла в литрах на 100 л расходуемого топлива. Для карбюраторных двигателей q _м = 3,5 л, а для дизелей q _м = 4 л. Тогда годовая норма расхода масла данного сорта, л, будет определяться по формуле

Q _Σм = ∑ V _{т j} N_j q _{м j} , (15.6)

где V _{т j} - годовая норма топлива данного сорта, л; N_j – количество ПА, потребляющих данное топливо, шт.; q _{м j} – нормативный расход масла, л.

Установлены также нормы расхода жидкого топлива в литрах на

100 км пробега ПА, а также при работе его двигателя (в литрах на одну минуту работы) со специальными агрегатами и без нагрузки. Они предназначены для обоснования списания расхода топлива, а также для планирования выполнения ряда работ. Для этого проводится учет дорожно-транспортных, климатических и других эксплуатационных факторов с помощью поправочных коэффициентов, значения которых приводятся в табл. 15.2.

Таблица 15.2

Коэффициент корректировки	Обозначение, Кi	Условия применения	Нормативные величины
Зональный	К з	Климат: теплый холодный очень холодный остальные районы	1,05 1,15 1,20 1,1
Горная местность	К г	от 500 до 1500 м от 1500 до 2000 м	1,05 1,1
Сложный план	К п	На 1 км более 5 закруглений радиусом менее 40 м	1,1
Численность населения	К н	До 0,5 млн человек от 0,5 до 2,5 млн человек более 2,5 млн человек	1,1 1,15 1,2

При расчетах увеличивается на 50 % расход топлива для ПА со сроком службы более 8 лет, на период распутицы и других стихийных бедствий – до 35 % и при учебной езде – до 20 %. Могут использоваться и другие поправки, установленные приказом.

В пожарных частях приходится обосновывать количество топлива, необходимого для перегона ПА, получаемых с заводов, обкатки их, обкатки после среднего и капитального ремонтов. Назовем это обслуживание и ремонт техническим воздействием. Тогда расход топлива, л, на их выполнение определяется по формуле

Q _т = ПК_i ∑ q _тр N_j S_j, (15.7)

где ПК_i – произведение корректировочных коэффициентов; q _тр – расход топлива на 100 км пройденного пути, л; N - количество ПА, подвергаю-
щихся техническим воздействиям, шт.; S - пройденный путь, км; j – техни-
ческие воздействия.

Расход топлива при эксплуатации ПА в стационарном режиме со спецагрегатами и без нагрузки нормируется в л/мин. Тогда расход топлива, л, одного сорта будет определяться так:

Q _т^ст = ∑ q _{ст j} N_j τ, (15.8)

где q _{ст j} - нормативный расход топлива, л/мин; N_j - количество эксплуати-
руемых ПА, ед.; τ - продолжительность эксплуатации, мин; j = 1 – работа со спецагрегатами; j = 2 – работа без нагрузки.

По рассчитанному суммарному расходу топлива определяют, как было показано выше, необходимое количество смазочных материалов.

Для хранения и отпуска ГСМ в каждой пожарной части оборудуются склады и заправочные пункты. Они предназначены для длительного хранения ГСМ, быстрой и правильной их приемки и отпуска. В пожарной части должна обеспечиваться их пожарная безопасность.

Топливораздаточный пункт размещается на отдельном участке территории пожарного депо.

Потребность в запасных частях. Нормативными документами для ПА установлен перечень основных агрегатов, а также наименования базовых (корпусных) и основных деталей. Например, для основных агрегатов, таких как КОМ, коробка передач, раздаточная коробка является базовой деталью корпуса. Основными деталями считаются крышка коробки, валы. Определен также перечень основных частей машины, составляющих оборотный фонд при агрегатном методе ремонта. Так, для КОМ и коробки передач в перечень включена крышка с механизмом переключения и т.д.

В гарнизонах пожарной охраны всегда должно быть определенное количество оборотных агрегатов на 100 единиц машин. Так, для пожарных автоцистерн необходимо иметь 6 - 8 двигателей и по 4-5 КОМ передних и задних мостов, рулевых управлений. Кроме того, определены нормативы оборотных агрегатов специальных ПА. Например, на 100 АЦ в оборотном фонде необходимо иметь 14 - 25 газоструйных вакуумных аппаратов,
8 - 10 насосных установок и т.д.

На основании этих нормативов рассчитывается необходимое количество агрегатов для оборотного фонда в регионах.

Приемка ПА и другой пожарно-технической продукции, поступающей в УГПС, ОГПС или на заводах-поставщиках осуществляется в четко установленном порядке. Для приемки (передачи) ПА руководителем органа ГПС назначается постоянно действующая комиссия. Ее возглавляет представитель отдела (отделения) пожарной техники, членом которой является начальник ПТЦ, отряда или части технической службы. Кроме этого, в ее состав включаются старший водитель и начальник части, в которую будет направлен ПА.

Последовательность приемки и постановки в боевой расчет приводится на рис. 15.1.

Рис. 15.1. Последовательность приемки и постановка ПА в боевой расчет

При приемке комиссия проверяет:

наличие положенной документации;

укомплектованность ПА оборудованием, принадлежностями и инструментом;

техническое состояние ПА.

Особо тщательно проверяется техническое состояние ПА. Оно осуществляется внешним осмотром, прослушиванием двигателя, испытанием ПА на ходу, включением и работой специальных агрегатов. О результатах приемки (передачи) ПА или агрегатов составляется акт приема, передачи пожарного автомобиля (агрегата).

В акте указываются основание для передачи, состав комиссии, результаты осмотра ПА (агрегата), техническое состояние агрегатов и узлов, укомплектованность и техническая документация. Акт составляется в трех экземплярах: органу передающему, части принимающей и в УГПС.

Поступивший в подразделение новый ПА регистрируется в ГИБДД и должен пройти обкатку. Требования к условиям обкатки излагаются в руководствах по эксплуатации заводов-изготовителей. Обкатку производит старший водитель подразделения ГПС под руководством назначенного начальника караула. Результаты заносятся в формуляр. После обкатки ПА подвергается техническому обслуживанию. При этом шасси обслуживается в объеме, указанном в инструкции по эксплуатации ПА, а специальное оборудование в объеме ТО-1.

Постановка ПА на боевое дежурство и закрепление его за водителем производится руководителем подразделения ГПС.

Передача ПА из одной части в другую. В этом случае не производится обкатка. При передаче нового ПА, не прошедшего обкатку, ее проведение обязательно.

Приемка новой пожарной техники. Новую пожарную технику получают на заводах-изготовителях или пунктах назначения при отгрузке ее транспортом. Завод или транспортная организация уведомляет УГПС (ОГПС) о месте и сроках получения пожарной техники.

Приемка на заводах-изготовителях. Для получения техники руководство УГПС, ОГПС определяет ответственного представителя. Обычно это члены постоянно действующей комиссии. При командировании на завод ответственный представитель должен иметь доверенность на получение техники и уведомление.

Приемка на заводе производится с его представителями. Получению подлежит только полностью укомплектованная, исправная пожарная техника с полным комплектом документации.

Если при приемке обнаруживается, что получаемая продукция не соответствует стандартам, техническим условиям или комплекту, то получатель совместно с представителем заказчика МЧС России обязан отказаться от принятия продукции. При этом он должен потребовать ее замены или доукомплектования.

При получении ПА на заводах в назначаемое подразделение они прибывают своим ходом.

В подразделениях общая процедура производится в установленном порядке (см. рис. 15.1).

Приемка на пункте назначения производится в случае, когда пожарная техника направляется потребителю по железнодорожному транспорту.

Приемку техники производят представители ГПС на основании полученного уведомления и доверенности на ее получение. Прибывшие представители должны до снятия пожарной техники со средства транспортировки проверить целостность пломб, комплектность и осмотреть техническое состояние получаемой продукции. В случае повреждения пломб и вскрытия тары составляется акт в произвольной форме. В нем указывается номенклатура недостающего оборудования. Акт составляется при участии представителей транспортной милиции и транспортной организации. Составленный акт является основанием для восстановления утраченного.

Если все пломбы не повреждены, то их срезают, оставляя концы длиной не менее 15 мм, и сохраняют до конца гарантийного срока эксплуата-
ции изделия. Они служат доказательством получения изделия железнодо-
рожным транспортом.

Назначенная комиссия производит приемку пожарной техники в последовательности, указанной на рис. 15.1. Если при приемке будут обнаружены недостатки в комплектовании или выявлены какие-либо неисправности, то составляется акт-рекламация. Этот акт служит основанием для предъявления претензий заводу-изготовителю.

Порядок предъявления актов-рекламаций регламентирован правительством и Приказом МВД.

Заводы-поставщики устанавливают гарантийные сроки на всю пожарно-техническую продукцию. Этот срок исчисляется со дня регистрации в ГИБДД, но не позднее одного месяца со дня получения изделия потребителем.

При получении пожарной техники непосредственно с завода гарантийный срок и наработка исчисляются со дня ввода ее в эксплуатацию, но не позднее одного месяца со дня получения.

Акты-рекламации составляются при:

обнаружении несоответствия качества или комплектности установленным требованиям;

поломках, разрушениях и нарушениях работоспособности деталей механизмов, систем;

преждевременном износе отдельных деталей или механизмов.

Претензии могут предъявляться только при условии, что изложенные изменения произошли по вине завода-поставщика, а потребитель соблюдал правила эксплуатации и хранения, изложенные в инструкциях заводов. Претензии предъявляются заводу-поставщику на его изделия и комплектующие изделия смежников.

Последовательность оформления претензии и акта-рекламации четко определена нормативными документами. Приняв решение о предъявлении рекламации, подразделение ГПС или отдел техники в трехдневный срок направляет заводу-поставщику извещение о вызове представителя для определения причин неисправности или отказа. Завод-поставщик может прислать представителя или согласиться на составление акта-рекламации в одностороннем порядке. До приезда представителя завода-поставщика неисправный агрегат может быть снят с машины, но не должен разбираться.

Для составления акта-рекламации в ГПС создается комиссия, в которую включается и представитель завода-поставщика. Акт должен быть составлен в течение трех дней. При несогласии с комиссией представитель завода акт подписывает, но делает запись о своем мнении и несогласии с выводами комиссии. В случае неприбытия представителя завода по вызову ГПС в течение 15 суток создается комиссия для составления акта-рекламации в одностороннем порядке. В комиссию должен быть включен специалист из незаинтересованной организации. Общий срок составления акта-рекламации не должен превышать 30 суток со дня обнаружения дефекта.

При получении акта-рекламации представитель заказчика МЧС России должен потребовать замены или ремонта продукции и выплаты штрафа в согласованном размере. Расходы по транспортировке и ремонту изделий производятся за счет поставщика.

В случае, если в период гарантийного срока возникли неисправности или поломки деталей агрегатов по причине несоблюдения установленных режимов эксплуатации изделия или его технического обслуживания, расходы по восстановлению работоспособности возлагаются на ГПС.

Списание пожарной техники. Годовые нормы износа машин устанавливаются правительственными органами в процентах к их балансовой стоимости. В соответствии с этим годовая норма износа в процентах к балансовой стоимости для ПА установлена равной 11,7 %, т.е. их срок службы принят равным 9 годам.

Пожарную технику, отработавшую установленный срок службы, необходимо тщательно проверить и установить, отвечает ли ее техническое состояние предъявляемым к ней требованиям. Результаты проверки являются основанием для принятия одного из решений:

продлить срок эксплуатации;

модернизировать на промышленных предприятиях;

списать ввиду невозможности проведения модернизации.

Зарубежный опыт показывает, что в результате модернизации можно восстанавливать 50-60 % ресурса пожарных автоцистерн. Стоимость модернизации, в зависимости от объема, достигает до 50-80 % стоимости новой пожарной машины.

В настоящее время заводы (например, ОАО «Пожтехника» г.Торжок) производят: замену трансмиссий, установку новых насосов, цистерн для воды и пенообразователя, реконструкцию кузова и отсеков для ПТВ и т.д.

Опыт, накопленный в нашей стране, дает основание утверждать, что организация модернизации пожарных машин на заводах позволяет обеспечивать их ресурс более чем на 50 % по сравнению с новыми машинами. При этом стоимость работ составляет около 75 % от стоимости новых машин.

Возможна передача пожарной техники, отработавшей установленный ресурс и срок, организациям, в которых требования к параметрам технического состояния машин менее жесткие, чем в ГПС.
