Пропускная способность сетей с коммутацией пакетов

Одним из отличий метода коммутации пакетов от метода коммутации каналов является неопределенность пропускной способности соединения между двумя абонентами. В случае коммутации каналов после образования составного канала; пропускная способность сети при передаче данных между конечными узлами известна — это пропускная способность - канала. Данные после задержки, связанной с установлением канала, начинают передаваться на максимальной для канала скорости (рис. 7.1). Время передачи сообщения в сети с коммутацией каналов Тк.к. равно сумме задержки распространения сигнала по линии связи и задержки передачи сообщения. Задержка распространения сигнала зависит от скорости распространения электромагнитных волн в конкретной физической среде, которая колеблется от 0,6 до 0,9 скорости света в вакууме. Время передачи сообщения равно V/C, где V — объем сообщения в битах, а C — пропускная способность - канала в битах в секунду.

В сети с коммутацией пакетов картина совсем иная.

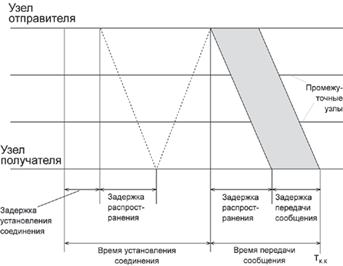

Рис. 7.1. Задержки передачи данных в сетях с коммутацией каналов.

Процедура установления соединения в этих сетях, если она используется, занимает примерно такое же время, как и в сетях с коммутацией каналов, поэтому будем сравнивать только время передачи данных.

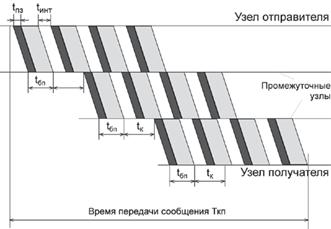

Рис. 7.2. Задержки при передаче данных в сетях с коммутацией пакетов.

На рис. 7.2 показан пример передачи данных в сети с коммутацией пакетов. Предполагается, что по сети передается сообщение того же объема, что и сообщение, передаваемое на рис. 7.1 однако оно разделено на пакеты, каждый из которых снабжен заголовком. Время передачи сообщения в сети с коммутацией пакетов обозначено на рисунке Тк.п. При передаче этого разбитого на пакеты сообщения по сети с коммутацией пакетов возникают дополнительные задержки. Во-первых, это задержки в источнике передачи, который, помимо передачи собственно сообщения, тратит дополнительное время на передачу заголовков tп.з., к тому же добавляются задержки tинт, вызванные интервалами между передачей каждого следующего пакета (это время уходит на формирование очередного пакета стеком протоколов).

Во-вторых, дополнительное время тратится в каждом коммутаторе. Здесь задержки складываются из времени буферизации - пакета tб.п. (коммутатор не может начать передачу пакета, не приняв его полностью в свой буфер) и времени коммутации tк. Время буферизации равно времени приема пакета с битовой скоростью протокола. Время коммутации складывается из времени ожидания пакета в очереди и времени перемещения пакета в выходной порт. Если время перемещения пакета фиксировано и, как правило, невелико (от нескольких микросекунд до нескольких десятков микросекунд), то время ожидания пакета в очереди колеблется в очень широких пределах и заранее неизвестно, так как зависит от текущей загрузки сети.

Проведем грубую оценку задержки при передаче данных в с етях с коммутацией пакетов по сравнению с сетями с коммутацией каналов на простейшем примере. Пусть тестовое сообщение, которое нужно передать в обоих видах сетей, имеет объем 200 Кбайт. Отправитель находится от получателя на расстоянии 5000 км. Пропускная способность линий связи составляет 2 Мбит/c.

Время передачи данных по сети с коммутацией каналов складывается из времени распространения сигнала, которое для расстояния 5000 км можно оценить примерно в 25 мс (принимая скорость распространения сигнала равной 2/3 скорости света), и времени передачи сообщения, которое при пропускной способности 2 Мбит/c и длине сообщения 200 Кбайт равно примерно 800 мс. При расчете корректное значение К (210), равное 1024, округлялось до 1000, аналогично значение М (220), равное 1048576, округлялось до 1000000. Таким образом, передача данных оценивается в 825 мс.

Ясно, что при передаче этого сообщения по сети с коммутацией пакетов, обладающей такой же суммарной длиной и пропускной способностью - каналов, пролегающих от отправителя к получателю, время распространения сигнала и время передачи данных будут такими же — 825 мс. Однако из-за задержек в промежуточных узлах общее время передачи данных увеличится. Давайте оценим, на сколько возрастет это время. Будем считать, что путь от отправителя до получателя пролегает через 10 коммутаторов. Пусть исходное сообщение разбивается на пакеты в 1 Кбайт, всего 200 пакетов. Вначале оценим задержку, которая возникает в исходном узле. Предположим, что доля служебной информации, размещенной в заголовках пакетов, по отношению к общему объему сообщения составляет 10%. Следовательно, дополнительная задержка, связанная с передачей заголовков - пакетов, составляет 10% от времени передачи целого сообщения, то есть 80 мс. Если принять интервал между отправкой пакетов равным 1 мс, то дополнительные потери за счет интервалов составят 200 мс. Таким образом, в исходном узле из-за пакетирования сообщения при передаче возникла дополнительная задержка в 280 мс.

Каждый из 10 коммутаторов вносит задержку коммутации, которая может составлять от долей до тысяч миллисекунд. В данном примере будем считать, что на коммутацию в среднем тратится 20 мс. Кроме того, при прохождении сообщений через коммутатор возникает задержка буферизации пакета. Эта задержка при величине пакета 1 Кбайт и пропускной способности линии 2 Мбит/c равна 4 мс. Общая задержка, вносимая 10 коммутаторами, составляет примерно 240 мс. В результате дополнительная задержка, созданная сетью с коммутацией пакетов, составила 520 мс. Учитывая, что вся передача данных в сети с коммутацией каналов заняла 825 мс, эту дополнительную задержку можно считать существенной.

Хотя приведенный расчет носит очень приблизительный характер, он объясняет, почему процесс передачи для определенной пары абонентов в сети с коммутацией пакетов является более медленным, чем в сети с коммутацией каналов.

Неопределенная пропускная способность - сети с коммутацией пакетов — это плата за ее общую эффективность при некотором ущемлении интересов отдельных абонентов. Аналогично, в мультипрограммной операционной системе время выполнения приложения предсказать невозможно, так как оно зависит от количества других приложений, с которыми данное приложение делит процессор.

На эффективность работы сети влияют размеры пакетов, которые передает сеть. Слишком большие размеры пакетов приближают сеть с коммутацией пакетов к сети с коммутацией каналов, поэтому эффективность сети падает. Кроме того, при большом размере пакетов увеличивается время буферизации на каждом коммутаторе. Слишком маленькие пакеты заметно увеличивают долю служебной информации, так как каждый пакет содержит заголовок фиксированной длины, а количество пакетов, на которые разбиваются сообщения, при уменьшении размера пакета будет резко расти. Существует некоторая "золотая середина", когда обеспечивается максимальная эффективность работы сети, однако это соотношение трудно определить точно, так как оно зависит от многих факторов, в том числе изменяющихся в процессе работы сети. Поэтому разработчики протоколов для сетей с коммутацией пакетов выбирают пределы, в которых может находиться размер пакета, а точнее его поле данных, так как заголовок, как правило, имеет фиксированную длину. Обычно нижний предел поля данных выбирается равным нулю, что дает возможность передавать служебные пакеты без пользовательских данных, а верхний предел не превышает 4 Кбайт. Приложения при передаче данных пытаются занять максимальный размер поля данных, чтобы быстрее выполнить обмен, а небольшие пакеты обычно используются для коротких служебных сообщений, содержащих, к примеру, подтверждение доставки пакета.

При выборе размера пакета необходимо также учитывать интенсивность битовых ошибок канала. На ненадежных каналах необходимо уменьшать размеры пакетов, так как это сокращает объем повторно передаваемых данных при искажениях пакетов.
