Проекционные системы

Оптические системы, предназначенные для получения изображения предмета на экране, называют проекционными (например, кинопроекционные аппараты, диаскопы и т.п.). Проекционным прибором так же называется оптико-механический прибор, предназначенный для получения на экране увеличенного изображения обычно плоского объекта.

Оптическая система проекционного прибора состоит из двух основных частей: осветительной и проекционной. Первая служит для освещения проектируемого объекта, а вторая – для получения изображения на экране. Обе части прибора работают вместе и должны соответствовать друг другу.

Проекционные приборы в зависимости от характера освещения объекта делятся на три типа:

- диаскопические;

- эпископические;

- эпидиаскопические.

Наиболее распространенной группой приборов являются диаскопические приборы, к которым относятся: фотоувеличители, кинопроекторы, приборы для чтения микрокниг (микрофото), измерительные проекторы для контроля деталей (часовой проектор), фототрансформаторы, мультиплексы, проекционные устройства кинофототеодолитов и др. Если предмет прозрачен (пленка, диапозитив), то изображение образуется лучами света, проходящими сквозь предмет. Такой вид проекции называют диаскопической или проекцией в проходящих лучах света. Диаскопическая проекция (от греческого diá - через, сквозь и skopéō - смотрю) – разновидность оптической проекции, при которой оптические оси осветительной системы и объектива совпадают.

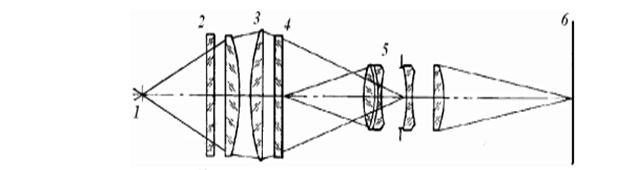

Рисунок 76. Оптическая схема диаскопической проекции

1-источник света; 2-теплофильтр; 3-конденсор; 4- диапозитив; 5- проекционный объектив; 6-экран.

Если предмет непрозрачен (чертеж, лист книги, фотоснимок и т. п.), то изображение образуется лучами света, отраженными от предмета (рис. 77). Этот вид проекции называют эпископической или проекцией в отраженном свете. Изображение получается за счет лучей, отраженных от предмета, что требует более сильных источников освещения и более сложных осветительных устройств.

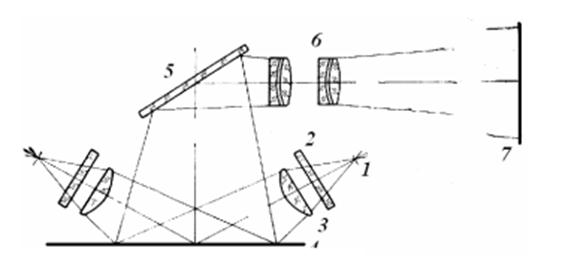

Рисунок 77. Оптическая схема эпископической проекции

1-источник света; 2-теплофильтр; 3-конденсор; 4- диапозитив; 5-зеркало; 6- проекционный объектив; 7-экран

Эпидиаскоп (от греческого epi – на, dia - через и skopéō - смотрю) (эпидиапроектор), комбинированный проекционный аппарат, позволяющий пoлучать на экране изображение как прозрачных, так и непрозрачных оригиналов. Совмещает и себе эпипроектор и диапроектор.

Основными оптическими характеристиками проекционных систем являются

- размер экрана или масштаб изображения β,

- расстояние р' от проекционного объектива до экрана,

- размер проецируемого предмета (aхb),

- освещенность изображения E’.
