Компенсирующие муфты

МУФТЫ

(2 часа)

Муфты - это устройства для соединения валов и передачи между ними вращающего момента [34].

Муфты могут передавать вращающий момент и валам, и другим деталям (колёсам, шкивам и т.д.). Соединяют соосные и несоосные валы. Муфты существуют потому, что всегда есть некоторая несоосность, перекосы, взаимная подвижность валов. Конструкции муфт весьма разнообразны. Простейшая муфта сделана из куска ниппельной трубочки и соединяет вал электромоторчика с крыльчаткой автомобильного омывателя стекла. Муфты турбокомпрессоров реактивных двигателей состоят из сотен деталей и являются сложнейшими саморегулирующимися системами.

Группы муфт различают по их физической природе:

- муфты механического действия;

- муфты электрического (электромагнитного) действия;

- муфты гидравлического или пневматического действия.

Классы муфт различают по режиму соединения валов:

- нерасцепляемые (постоянные, соединительные) – соединяют валы постоянно, образуют длинные валы;

- управляемые – соединяют и разъединяют валы в процессе работы, например, широко известная автомобильная муфта сцепления;

- самодействующие – срабатывают автоматически при заданном режиме работы;

- прочие.

Основная характеристика муфты – передаваемый вращающий момент.

Существенные показатели – габариты, масса, момент инерции.

Муфта, рассчитанная на передачу определённого вращающего момента, выполняется в нескольких модификациях для разных диаметров валов. Муфты – автономные узлы, поэтому они легко стандартизируются.

Муфты рассчитывают по их критериям работоспособности:

- прочности при циклических и ударных нагрузках,

- износостойкости,

- жёсткости.

На практике муфты подбираются из каталога по величине передаваемого момента:

M = M _вала ∙ K,

где М _вала – номинальный момент, определённый расчётом динамики механизма, К – коэффициент режима работы: К = 1…1,5 спокойная работа, лёгкие машины; К = 1,5…2 переменные нагрузки, машины среднего веса (поршневые компрессоры); К = 2…6 ударные нагрузки, большие массы (прессы, молоты). Для двигателей транспортных машин К завышают на 20…40 % в зависимости от числа цилиндров.

ЖЁСТКИЕ МУФТЫ

Жесткие муфты могут быть втулочными или фланцевыми.

Втулочные иногда называются глухими. Это самые простые конструкции и обычно применяются в лёгких машинах на валах диаметром до 70 мм. Требуют точной соосности, затрудняют сборку-разборку, имеют малую жёсткость на изгиб. Их работоспособность определяется прочностью в местах крепления к валам.

Чаще применяются фланцевые жёсткие муфты, т.к. они допускают лёгкую сборку-разборку. Такие конструкции имеют две полумуфты в виде фланцев, устанавливаемых на концах валов с натягом и стянутых болтами. Вращающий момент передаётся за счёт сил трения между фланцами, а когда болты вставлены без зазора, то также и болтами. Фланцевые муфты стандартизованы в диапазоне диаметров 12…250 мм и передают моменты 0,8…4500 кГм. В тяжёлых машинах фланцы приваривают к валам.

Иногда называют самоустанавливающимися. Они соединяют валы с небольшими смещениями осей.

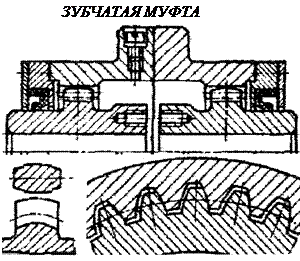

Наиболее популярна конструкция зубчатой муфты. Она компенсирует осевые, радиальные и угловые смещения валов. Состоит из двух втулок (полумуфт с зубьями) и надетой на них обоймы с внутренними зубьями. Зубчатые зацепления выполняют с боковым зазором; зубьям придают бочкообразную форму; венцы полумуфт располагают на некотором расстоянии друг от друга. Зубчатые муфты малы и легки, весьма грузоподъёмны (до 100000 кГм), высокооборотны.

Однако эти муфты чувствительны к перекосам. Кроме того, при перекосах валов вследствие трения в зубьях муфта нагружает валы изгибающим моментом примерно 10% от вращающего. Несущая способность муфт резко падает с ростом перекоса валов.

Размеры муфт подбирают по таблицам в зависимости от вращающего момента, который находят по наибольшему длительно действующему моменту на ведущем валу.
