Автотрансформатор. Автотрансформатор является разновидностью трансформатора и отличается от последнего тем, что первичная и вторичная обмотки представляют одно целое (рис

Автотрансформатор является разновидностью трансформатора и отличается от последнего тем, что первичная и вторичная обмотки представляют одно целое (рис. 13.4). В автотрансформаторе первичная обмотка одновременно выполняет функции вторичной. Автотрансформаторы, так же как и трансформаторы, могут быть повышающими и понижающими.

Подводимая к автотрансформатору мощность передаётся в нагрузку как посредством электромагнитной индукции, так и непосредственно через электрическую связь.

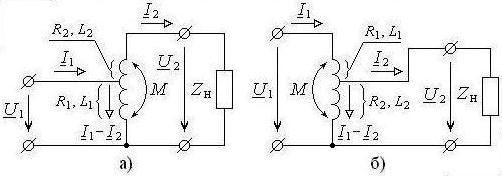

Рис. 13.4. Повышающий (а) и понижающий (б) автотрансформаторы

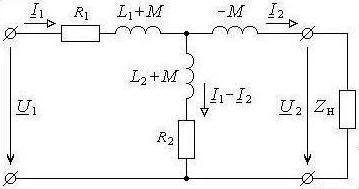

Рис. 13.5. Т-образная схема замещения понижающего автотрансформатора

Автотрансформатор более экономичен, чем обычный трансформатор такой же мощности и с таким же коэффициентом трансформации. Это объясняется экономией меди, идущей на обмотки. Во-первых, сокращается общее число витков. Во-вторых, сечение общей части обмоток будет меньше, чем сечение вторичной обмотки для понижающего трансформатора, или чем сечение первичной обмотки – для повышающего, так как через общую часть обмоток протекает разность токов (рис. 13.5).
