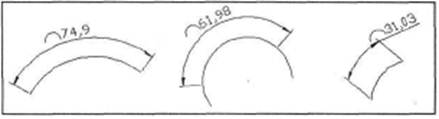

274Команда DIMARC (РЗМДУГИ) и пункт меню Dimension | Arc Length (Размеры | Длина дуги), дает возможность нанести размер длины дуги, с использованием специального символа длины.
Первый запрос команды:
Select arc or polyline arc segment:
(Выберите дугу или дуговой сегмент полилинии:)
Укажите дугу. Далее:
Specify arc length dimension location, or [Mtext/Text/Angle/Partial/LeaderJ:
(Положение размера длины дуги или [Мтекст/ Текст/ Угол/ Частичный/ Выноска]:)
Команда Tolerance (Допуски)
Для нанесения допусков отклонений формы и расположения поверхностей служат два диалоговых окна Symbol (Символ) и Geometric Tolerance (Допуски формы и расположения), которые можно открыть из пункта Tolerance меню Размеры.
